Замена материнской платы HTC Flyer

Нажмите на нижнюю часть белой панели с камерой и поднимите вверх.

Это может потребовать некоторых усилий, но панель легко сдвинется.

Открутите четыре винта Torx T5 размером 3,5 мм, которые находятся по бокам открытой внутренней части.

Все винты в устройстве используют отвёртку Torx T5, так что держите её под рукой.

Снимите черный защитный пластиковый элемент, сдвигая его вверх.

Удалите два винта Torx #5 размером 3,5 мм, которые удерживают защитный пластик по бокам.

Центральный винт Torx 3,5 мм будет закрыт наклейкой "VOID".

Либо удалите наклейку, либо вставьте отвертку в винт и открутите его.

Снимите защитную панель, сдвигая её вверх.

Перед тем как снять заднюю крышку, приклейте немного скотча к кнопкам громкости, чтобы они не выпали из задней панели.

Используйте пластиковый открыватель, чтобы приподнять верхнюю половину крышки.

Поднимите заднюю панель и снимите её с устройства.

Осторожно разверните черную ленту вдоль верхней части, которая закрывает точки подключения кабелей.

Оставьте ленту частично прикрепленной, чтобы её легко можно было прикрепить обратно.

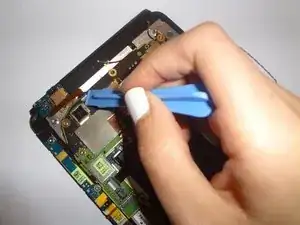

Используйте кончик лопатки как рычаг, чтобы отключить четыре разъема кабелей.

Осторожно вытащите эти кабели после снятия задней части.

Удалите единственный винт Torx T5 размером 2,5 мм, который удерживает батарею с верхней стороны.

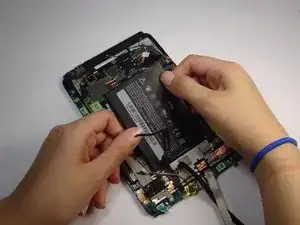

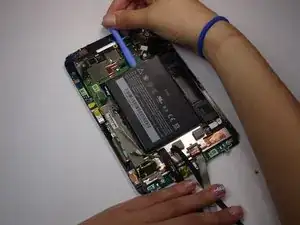

Вставьте плоский конец лопатки между батареей и сборкой передней панели.

Проведите плоским концом лопатки вдоль верхнего края батареи, чтобы отделить её от клея, который удерживает её на передней панели.

Если вы столкнетесь с сопротивлением от оставшегося клея, просто используйте плоский конец лопатки, чтобы удалить лишний клей.

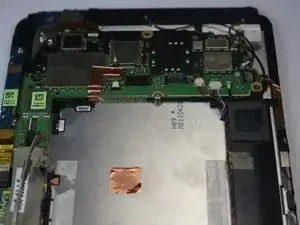

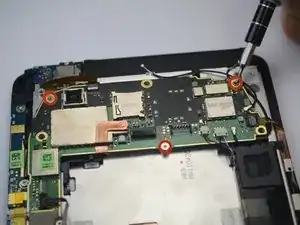

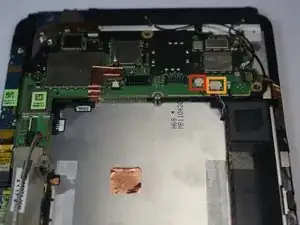

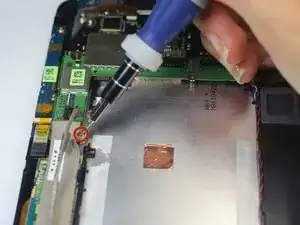

Удалите четыре винта Torx #5 размером 2,5 мм, которые находятся по периметру материнской платы.

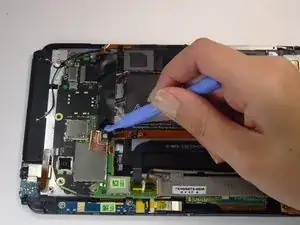

Используйте лопатку, чтобы снять два черных заземляющих провода с правой стороны материнской платы.

Удалите два многоцветных провода динамиков с правой стороны, приподняв "рычаг" на противоположной стороне разъема кабеля и затем вытащив провода.

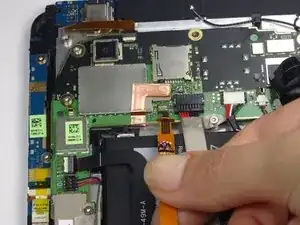

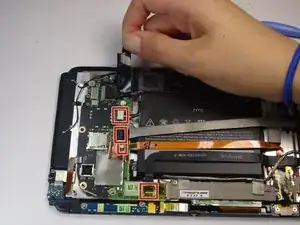

Приподнимите полупрозрачную желтую ленту, чтобы разобрать разъемы кабелей.

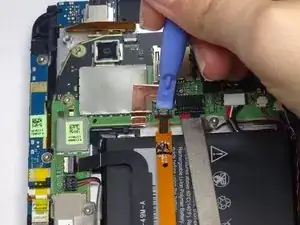

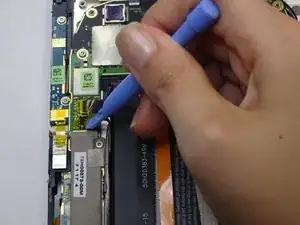

Используйте лопатку, чтобы приподнять "рычаг" кабеля.

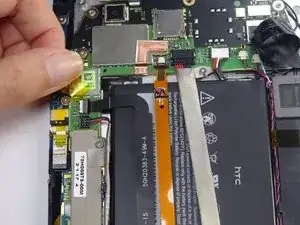

Вытащите кабели.

Удалите кабель для наушников так же, как были удалены нижние кабели.

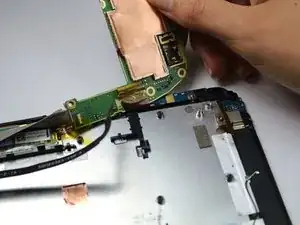

Возьмите материнскую плату за края и вытащите её.
