Замена материнской платы Huawei MediaPad M3
В этом руководстве описывается процесс замены материнской платы планшета Huawei MediaPad M3. Перед началом необходимо снять дисплей. Для замены материнской платы потребуется открутить несколько винтов; во избежание потерь храните винты аккуратно, чтобы использовать их при сборке.
Шаг 1
Нагрейте дисплей с помощью термофена. Это может занять до 30 секунд.
Вставьте распорки в четыре угла планшета и аккуратно отделите дисплей.
Шаг 2
Аккуратно откройте дисплей.
Используйте крестовую отвёртку №00 для выкручивания двух винтов длиной 3,0 мм.
Шаг 3
После снятия двух винтов снимите серебристую металлическую скобу вручную.
Шаг 4
Используйте пластиковую распорку для отключения двух разъёмов ленточных кабелей.
Шаг 5
Снимите весь узел дисплея с устройства.
Шаг 6
Используйте крестовую отвёртку №00 для выкручивания шести винтов длиной 3,0 мм.
Шаг 7
Снимите серебристую металлическую скобу вручную.
Шаг 8
Снимите две чёрные пластиковые накладки вручную.
Шаг 9

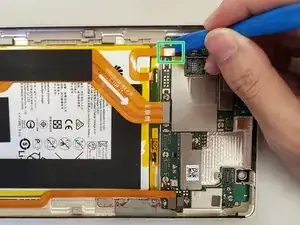

Используйте пластиковую распорку для извлечения передней камеры.
Шаг 10

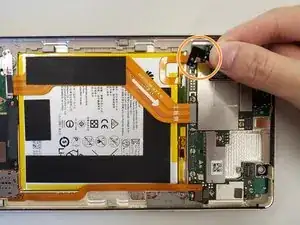

Отключите и извлеките камеру из материнской платы.
Шаг 11

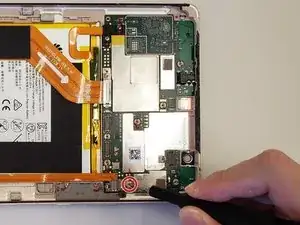

Используйте крестовую отвёртку №00 для выкручивания винта длиной 3 мм.
Снимите маленькую серебристую металлическую скобу.
Шаг 12

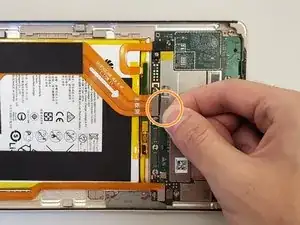

Сначала отключите правый ленточный кабель от платы.

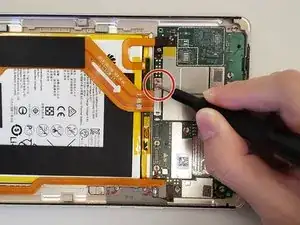

Затем отключите левый ленточный кабель от платы.
Шаг 13
Используйте крестовую отвёртку №00 для выкручивания винта длиной 3 мм, расположенного на верхней части серебристой металлической скобы.
Снимите серебристую металлическую скобу с платы.

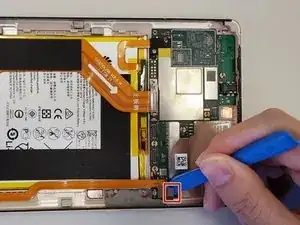

Отключите жёлтый ленточный кабель, используя пластиковую распорку.
Шаг 14
Используйте крестовую отвёртку №00 для выкручивания двух винтов длиной 3 мм.
Снимите чёрную пластиковую накладку с платы.

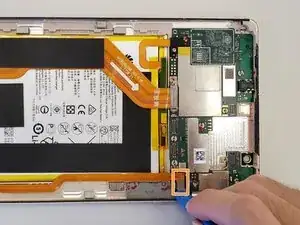

Отключите жёлтый ленточный кабель, используя пластиковую распорку.
Шаг 15

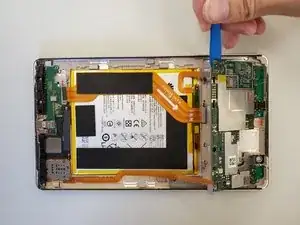

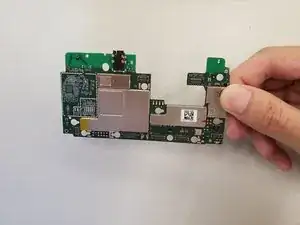

Аккуратно извлеките материнскую плату из устройства, используя пластиковую распорку.
Завершение
Чтобы собрать устройство, выполните все действия в обратном порядке.
