Замена порта MicroUSB в HTC Flyer

Надавите вдоль нижней части белой панели с камерой и сдвиньте её вверх.

Может потребоваться усилие, но панель снимется плавно.

Отвинтите четыре винта Torx T5 3,5 мм, расположенные по бокам оголённых внутренних частей.

Во всех винтах устройства используется отвёртка Torx T5, держите её под рукой.

Снимите чёрный защитный пластиковый элемент, сдвинув его вверх.

Снимите два винта Torx #5 3,5 мм, удерживающие защитный пластик по бокам.

Центральный винт Torx 3,5 мм будет закрыт наклейкой с надписью "VOID".

Либо удалите наклейку, либо введите отвёртку в винт через наклейку и извлеките винт.

Снимите защитную панель, сдвинув её вверх.

Перед снятием задней крышки приклейте скотч на кнопки регулировки громкости, чтобы они не выпали из панели.

Используйте пластиковый инструмент для вскрытия, чтобы приподнять верхнюю половину крышки.

Поднимите заднюю панель и снимите её с устройства.

Осторожно отогните чёрную ленту в верхней части, закрывающую точки подключения кабелей.

Оставьте ленту частично прикреплённой, чтобы её было легко вернуть на место.

Используйте острый конец лопатки как рычаг, чтобы отсоединить четыре разъёма кабелей.

Осторожно вытяните эти кабели после разблокирования задней части.

Снимите единственный винт Torx T5 2,5 мм, удерживающий аккумулятор по верхнему краю.

Затрите плоский конец лопатки между аккумулятором и передней панелью.

Проведите плоским концом лопатки по верхнему краю аккумулятора, чтобы отделить его от клея, фиксирующего к передней панели.

Если встретите сопротивление от остаточного клея, используйте плоский конец лопатки, чтобы удалить излишки клея.

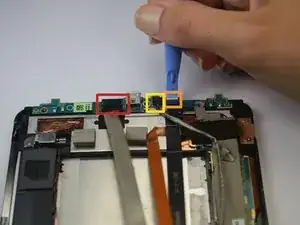

Используйте лопатку, чтобы отщёлкнуть провода, прикреплённые к разъёму питания.

Клипсы имеют белую или чёрную защитную защёлку, при нажатии которой провода освобождаются.

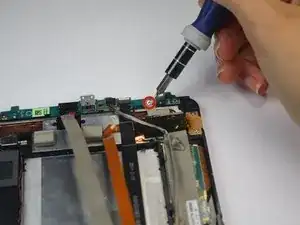

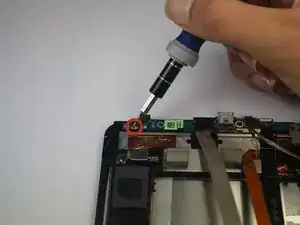

Удалите по два винта Torx T5 2,5 мм с обеих сторон панели с разъёмом питания.

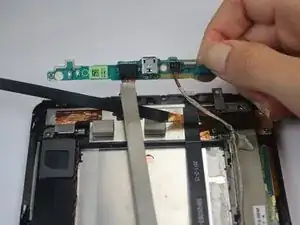

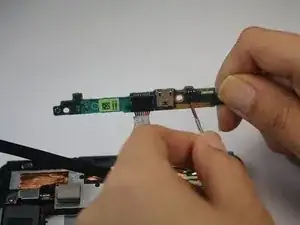

Осторожно снимите панель с разъёмом питания.
