Замена камеры HTC Flyer

Приложите давление вдоль нижней части белой панели с камерой и сдвиньте её вверх.

Может потребоваться усилие, но она сдвинется плавно.

Выверните четыре винта Torx T5 длиной 3,5 мм, расположенные по бокам открытых внутренних компонентов.

Во всех винтах устройства используется отвертка Torx T5, держите её под рукой.

Снимите чёрный защитный пластиковый элемент, сдвинув его вверх.

Снимите два винта Torx #5 длиной 3,5 мм, удерживающие защитный пластик по бокам.

Центральный винт Torx длиной 3,5 мм будет покрыт наклейкой «VOID».

Либо снимите наклейку, либо вставьте отвёртку через наклейку и выкрутите винт.

Снимите защитную панель, сдвинув её вверх.

Перед снятием задней крышки наклейте кусочек скотча на кнопки регулировки громкости, чтобы они не выпали из задней панели.

Используйте пластиковый инструмент для вскрытия, чтобы приподнять верхнюю половину крышки.

Поднимите заднюю панель и снимите её с устройства.

Аккуратно отогните чёрную ленту вдоль верхней части, закрывающую точки подключения кабелей.

Оставьте ленту частично прикреплённой, чтобы её было легко вернуть на место.

Используйте наконечник лопатки в качестве рычага, чтобы отсоединить четыре разъёма кабелей.

Осторожно вытяните эти кабели после освобождения задней части.

Удалите один винт Torx T5 длиной 2,5 мм, удерживающий батарею сверху.

Вставьте плоский конец лопатки между батареей и передним модулем.

Проведите плоским концом лопатки вдоль верхнего края батареи, чтобы отделить её от клея, прикрепляющего её к переднему модулю.

Если вы почувствуете сопротивление от оставшегося клея, используйте плоский конец лопатки, чтобы удалить излишки клея.

Выверните четыре винта Torx #5 длиной 2,5 мм, расположенные по периферии материнской платы.

С помощью лопатки снимите два чёрных заземляющих провода с правой стороны материнской платы.

Снимите два разноцветных кабеля динамика справа, подняв «рычаг» на противоположной стороне разъёма и затем вытянув кабели.

Поднимите полупрозрачную жёлтую ленту, чтобы открыть гнёзда кабелей.

Используйте лопатку, чтобы поднять «рычаг» кабеля.

Вытяните кабели.

Снимите кабель на месте разъёма для наушников так же, как были сняты нижние кабели.

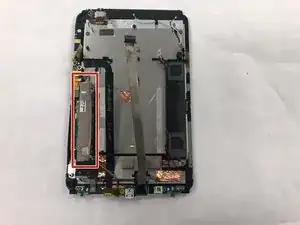

Возьмите материнскую плату за края и выньте её.

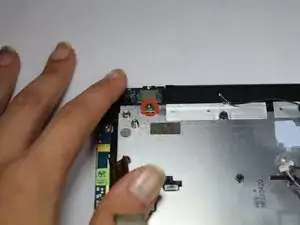

Удалите один винт Torx T5 длиной 2,5 мм.

Отсоедините гибкий кабель камеры.
