Замена экрана HTC Flyer

Наведите давление вдоль нижней части белой панели с камерой и сдвиньте вверх.

Потребуется немного усилий, но панель плавно соскользнёт.

Открутите четыре винта Torx T5 3,5 мм, расположенные по бокам оголённых внутренних частей.

Во всех винтах устройства используется отвертка Torx T5, держите её под рукой.

Снимите чёрный защитный пластиковый элемент, сдвинув его вверх.

Снимите два винта Torx #5 3,5 мм, фиксирующие защитный пластик по бокам.

Центральный винт Torx 3,5 мм может быть закрыт наклейкой «VOID».

Либо снимите наклейку, либо уприте в винт отвертку и выкрутите его.

Снимите защитную панель, сдвинув её вверх.

Перед снятием задней крышки приклейте кусочек скотча на кнопки громкости, чтобы они не выпадали из задней панели.

Используйте пластиковый инструмент для вскрытия, чтобы поддеть верхнюю половину крышки.

Поднимите заднюю панель и снимите её с устройства.

Осторожно отогните чёрную ленту вдоль верхней части, которая закрывает точки подключения кабелей.

Оставьте ленту частично прикреплённой, чтобы её было легко вновь закрепить.

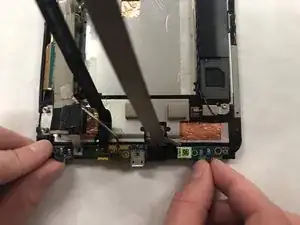

Используйте кончик лопатки как рычаг, чтобы отсоединить четыре разъёма кабелей.

Осторожно вытащите эти кабели после освобождения задней части.

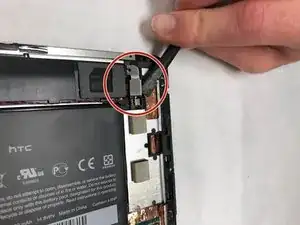

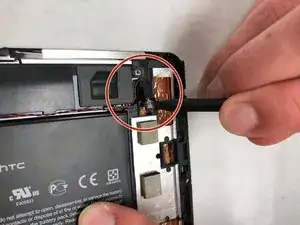

Удалите одиночный винт Torx T5 2,5 мм, удерживающий батарею сверху.

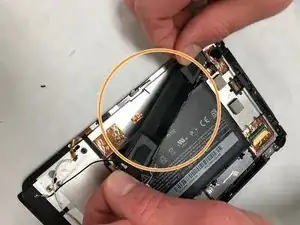

Установите плоский конец лопатки между батареей и передним модулем.

Проведите плоским концом лопатки вдоль верхнего края батареи, чтобы отделить её от клея, приклеивающего к передней части.

Если останется сопротивление от клея, используйте плоский конец лопатки, чтобы удалить излишки клея.

Снимите четыре винта Torx #5 2,5 мм, расположенные по периферии материнской платы.

С помощью лопатки снимите два чёрных провода заземления с правой стороны материнской платы.

Снимите две разноцветные кабельные сборки динамиков с правой стороны, подняв «рычажок» на противоположной стороне разъёма и затем вытащив кабели.

Поднимите полупрозрачную жёлтую ленту, чтобы открыть разъёмы кабелей.

Используйте лопатку, чтобы поднять «рычажок» кабеля.

Вытяните кабели.

Снимите кабель на наушники тем же способом, как были сняты нижние кабели.

Возьмите материнскую плату за края и аккуратно извлеките её.

Удалите одиночный винт Torx T5 2,5 мм.

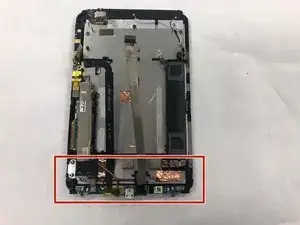

Снимите нижний гибкий кабель и гибкий кабель ЖК-дисплея. Они соединены и будут удалены как единое целое.

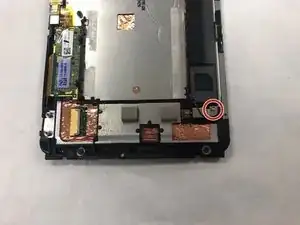

Удалите одиночный винт Torx T5 2,5 мм.

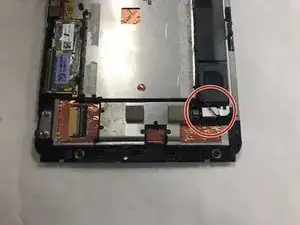

Отведите корпус от вибромотора.

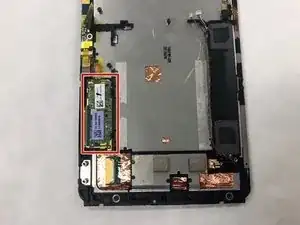

Снимите вибромотор.

Снимите узел динамика. Они соединены и будут удалены как единое целое.

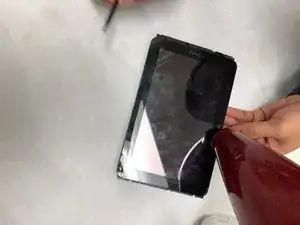

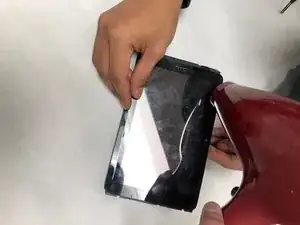

Переверните планшет и используйте фен, чтобы нагреть внешние края экрана. Нагревайте края примерно 45 секунд, делая быстрые движения феном на максимальной мощности.

При необходимости нагрейте дольше.

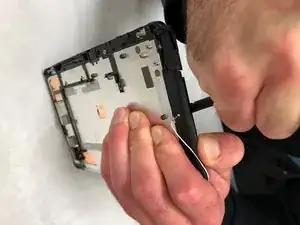

Освободите клей по краям экрана с помощью безопасного монтажного лопаточного инструмента. По мере необходимости повторно нагревайте клей.

Проденьте гибкий кабель через паз в корпусе слева от него.

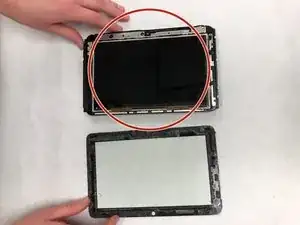

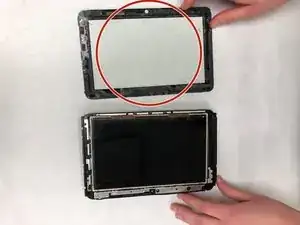

Полностью снимите экран.

Замените сенсорный дигитайзер. Это чёрный прямоугольник, обведённый на фото
