Замена сенсорного экрана Huawei Ideos S7 Slim
Используйте это руководство для замены неисправного сенсорного экрана.
Сенсорный экран — это слой планшета, в котором размещён акселерометр с несколькими датчиками и который находится под стеклом. После разборки планшета вам нужно лишь отделить ЖК-экран от сенсорного.
Шаг 1
Положите планшет на ровную чистую поверхность, чтобы обезопасить экран.
Сдвиньте большую часть задней крышки с корпуса планшета.
Это откроет доступ к батарее.
Шаг 2
Поднимите батарею пальцем.
Убедитесь, что используете выемку возле нижней части устройства, как показано. Попытки поднять батарею в другом месте не сработают и могут повредить батарею или устройство.
Шаг 3
С помощью пластикового монтажного инструмента аккуратно подденьте верхнюю крышку корпуса, перемещая инструмент вдоль всех трёх сторон.
Шаг 4
Отвинтите девять чёрных винтов Torx 2.5 мм с головкой T5. Аккуратно положите их на магнитный коврик.
Шаг 5
С помощью пластикового монтажного инструмента аккуратно подденьте заднюю крышку корпуса с каждой стороны планшета.
Шаг 6
Используя отвёртку Phillips #00, удалите следующие винты:
Четыре серых винта Phillips шириной 5 мм на плате.
Один из винтов 5 мм скрыт под круглой белой лентой в центре платы.
Семь маленьких серых винтов Phillips длиной 3 мм (четыре с одной стороны, три с другой) из чёрной боковой части корпуса.
Шаг 7
Отключите пять кабелей, подключённых к плате, затем осторожно извлеките плату из корпуса.
Шаг 8

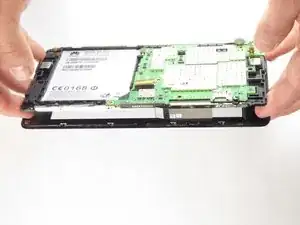

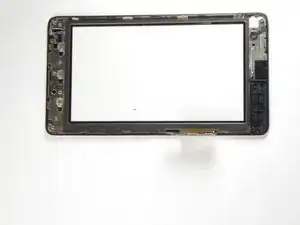

Наклоните планшет по длинному краю, поместите большие пальцы по бокам и аккуратно отделите ЖК-экран от сенсорного слоя.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
