Замена динамиков HTC Flyer

Нажмите на нижнюю часть белой панели, содержащей камеру, и поднимите её вверх.

Это может потребовать усилий, но панель smoothly снимется.

Открутите четыре винта Torx T5 размером 3.5 мм, которые находятся по бокам открытых внутренних компонентов.

Все винты в устройстве используют отвертку Torx T5, поэтому держите её под рукой.

Уберите черную защитную пластиковую деталь, сдвинув её вверх.

Уберите два винта Torx #5 размером 3.5 мм, которые удерживают защитный пластик по бокам.

Центральный винт Torx размером 3.5 мм будет закрыт наклейкой "VOID".

Либо уберите наклейку, либо вставьте отвертку в винт и открутите его.

Уберите защитную панель, сдвинув её вверх.

Перед тем как снять заднюю крышку, наклейте скотч на кнопки громкости, чтобы они не выпали из задней панели.

Используйте пластиковый инструмент для открывания, чтобы поднять верхнюю часть крышки.

Поднимите заднюю панель и удалите её из устройства.

Осторожно разверните черную ленту сверху, закрывающую точки подключения кабелей.

Оставьте ленту частично прикрепленной, чтобы ее можно было легко снова прикрепить.

Используйте кончик лопатки в качестве рычага, чтобы отключить четыре разъема кабелей.

Осторожно вытяните эти кабели после снятия задней части.

Удалите единственный винт Torx T5 размером 2.5 мм, который удерживает батарею сверху.

Вставьте плоский край лопатки между батареей и сборкой передней панели.

Проведите плоским концом лопатки вдоль верхнего края батареи, чтобы отделить её от клея, удерживающего её на сборке передней панели.

Если вы встретите сопротивление от оставшегося клея, просто используйте плоский конец лопатки, чтобы удалить лишний клей.

Удалите четыре винта Torx #5 размером 2.5 мм, которые находятся по периметру материнской платы.

Используйте лопатку, чтобы удалить два черных заземляющих провода с правой стороны материнской платы.

Удалите два многоконтурных провода динамиков с правой стороны, подняв "рычаг" на противоположной стороне разъема кабеля, а затем вытяните кабели.

Поднимите полупрозрачную желтую ленту, чтобы открыть разъемы кабелей.

Используйте лопатку, чтобы поднять "рычаг" кабеля.

Вытяните кабели.

Удалите кабель наушников так же, как были удалены нижние кабели.

Удерживайте материнскую плату за края и вытяните её.

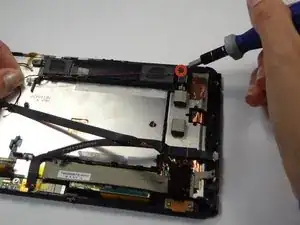

Удалите винт Torx T5 размером 2.5 мм, который крепит динамики к сборке передней панели.

Поднимите и удалите сборку динамиков из сборки дисплея.
