Замена платы логики iPad Mini 2 LTE

Рекомендуем очистить микроволновую печь перед началом работы, так как грязь на дне может прилипнуть к iOpener.

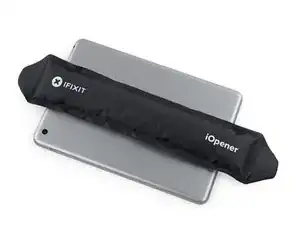

Поместите iOpener в центр микроволновки.

Для микроволновых печей с поворотным столом: убедитесь, что тарелка вращается свободно. Если iOpener застрянет, он может перегреться и загореться.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда он едва‑едва слишком горячий для прикосновения.

В течение ремонта, по мере остывания iOpener, разогревайте его в микроволновке дополнительно по тридцать секунд за раз.

Осторожно: не перегревайте iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он выглядит вздутым.

Если iOpener в середине по‑прежнему слишком горячий для прикосновения, продолжайте использовать его, ожидая пока он немного остынет перед повторным нагревом. Правильно нагретый iOpener остаётся тёплым до 10 минут.

Достаньте iOpener из микроволновки, держась за один из двух плоских торцов, чтобы избежать горячего центра.

iOpener будет очень горячим, будьте осторожны при обращении. При необходимости используйте прихватку.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду водой, чтобы iOpener можно было полностью погрузить.

Доведите воду до кипения. Выключите огонь.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Достаньте нагретый iOpener из горячей воды щипцами.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за торцевые язычки.

Ваш iOpener готов к использованию! Если нужно повторно нагреть iOpener, доведите воду до кипения, выключите огонь и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, чтобы ограничить дальнейшее разрушение и предотвратить травмы, заклейте стекло.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на дисплей iPad, пока вся лицевая часть не будет закрыта.

Это удержит осколки стекла и придаст жёсткость при поддевании и подъёме дисплея.

Старайтесь следовать остальной части руководства как описано. Однако после того как стекло разбито, оно, вероятно, будет продолжать трескаться в процессе работы, и возможно потребуется использовать металлический монтажный инструмент, чтобы вынуть стекло.

Наденьте защитные очки для защиты глаз и будьте осторожны, чтобы не повредить ЖК‑дисплей.

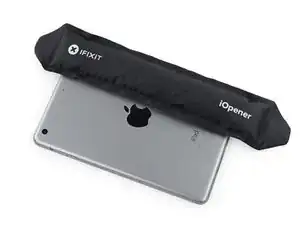

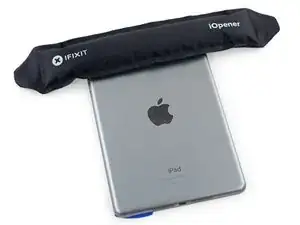

Держа его за язычок, поместите нагретый iOpener на боковую сторону iPad слева от узла кнопки «Домой».

Оставьте iOpener на месте примерно на пять минут, чтобы размягчить клей под стеклом.

Осторожно разместите присоску на нагретой стороне примерно на половину высоты.

Убедитесь, что присоска полностью прилегает к экрану, чтобы получить плотное уплотнение.

Держа iPad одной рукой, потяните вверх присоску, чтобы слегка отделить переднюю панель стекла от заднего корпуса.

Будьте осторожны и поднимайте стекло только настолько, чтобы можно было вставить монтажную лопатку — если поднять сильнее, вы рискуете расколоть стекло.

Держа стекло поднятым присоской, введите кончик монтажной лопатки в зазор между стеклом и корпусом iPad.

Не вводите лопатку глубже, чем чёрная окантовка по краю дисплея. Слишком глубокое введение может повредить ЖК‑дисплей.

Вытащите пластиковый язычок присоски, чтобы разорвать вакуум и снять присоску с узла дисплея.

Повторно нагрейте и снова приложите iOpener.

Осторожно: не перегревайте iOpener в процессе ремонта. Всегда ждите не менее десяти минут перед повторным нагревом iOpener.

Дайте ему постоять несколько минут, чтобы разогреть левый край iPad.

Поместите вторую монтажную лопатку рядом с первой и проведите лопаткой вдоль ребра iPad, освобождая клей по ходу движения.

В течение оставшейся процедуры, если вы встретите значительное сопротивление при проведении лопаток под стеклом, остановитесь и разогрейте участок, над которым работаете. Принудительное движение лопаток может привести к расколу стекла.

Продолжайте сдвигать монтажную лопатку вниз по стороне дисплея, чтобы освободить клей.

Если лопатка застряла в клее, «покрутите» лопатку вдоль боковой части iPad, продолжая освобождать клей.

Возьмите первую вставленную лопатку и сдвиньте её вверх к верхнему углу iPad.

Если вы видите кончик вставленной лопатки сквозь переднее стекло, не паникуйте — просто вытяните лопатку немного наружу. Скорее всего, всё будет в порядке, но старайтесь избегать этого, так как на передней поверхности ЖК-дисплея может остаться клей, который будет трудно удалить.

Снова нагрейте iOpener и поместите его на верхний край iPad, над фронтальной камерой.

Будьте осторожны, чтобы не перегреть iOpener во время ремонта. Подождите не менее десяти минут перед повторным нагревом iOpener.

Если у вас гибкий iOpener, вы можете согнуть его, чтобы прогреть одновременно и верхний левый угол, и верхний край.

Проведите лопатку вокруг верхнего левого угла iPad, чтобы отделить клей.

Проведите лопатку вдоль верхнего края iPad, остановившись сразу перед камерой.

Третье изображение показывает расположение фронтальной камеры и её корпуса в iPad.

Избегайте проведения лопаткой по поверхности фронтальной камеры, так как вы можете размазать клей по линзе или повредить камеру. В последующих шагах подробно объясняется, как лучше не задевать фронтальную камеру.

Вытяните лопатку слегка наружу и аккуратно проведите самым кончиком по верху секции с фронтальной камерой на верхнем крае.

Оставьте лопатку в iPad чуть дальше фронтальной камеры.

Возьмите вторую лопатку и вставьте её слева от камеры, там, где была первая. Проведите её назад к углу, чтобы полностью отрезать оставшийся клей.

Оставьте вторую лопатку на месте, чтобы клей в углу не склеился снова по мере остывания.

Вставьте предыдущую лопатку глубже в iPad и сдвиньте её от камеры в сторону угла.

Будьте очень осторожны с маленьким антенным кабелем возле верхнего правого угла. Проворачивайте лопатку только в сторону от камеры — при движении в противоположном направлении вы можете случайно порвать антенный кабель.

Оставьте три лопатки в углах iPad, чтобы клей передней панели не склеился снова.

Снова нагрейте iOpener и поместите его на оставшуюся длинную сторону iPad — вдоль кнопок громкости и блокировки.

Проведите верхнюю правую лопатку вокруг угла, чтобы полностью освободить верхний край стекла.

Оставьте эту лопатку на месте, чтобы клей не склеился снова, и возьмите новую лопатку для следующего шага.

Вставьте новую лопатку и проведите её к середине правого края iPad, освобождая клей по ходу движения.

Продолжайте проводить лопатку вниз по правому краю iPad, освобождая клей.

Оставьте лопатки на месте и снова нагрейте iOpener.

Помните, не перегревайте iOpener — не чаще, чем раз в десять минут.

Установите разогретый iOpener на сторону iPad с кнопкой «Домой» и дайте ему полежать несколько минут, чтобы размягчить клей под стеклом.

Сдвиньте нижнюю левую лопатку в нижний левый угол, чтобы разрезать клей в этом углу.

Оставьте лопатку в углу. Не поддёргивайте дальше и не вытаскивайте лопатку из iPad.

Под нижней рамкой находится множество компонентов, которых следует избегать — внимательно изучите третье изображение:

Антенны

Отверстие для кнопки «Домой»

Кабель сенсорного слоя

В последующих шагах будет указано, где поддёвывать, чтобы не повредить эти компоненты. Применяйте тепло и поддёргивайте только в указанных местах.

Оставьте лопатку из предыдущего шага на месте, чтобы клей не склеился снова.

С новой лопаткой аккуратно прорежьте над левой антенной, остановившись перед кнопкой «Домой».

Проводите лопатку только от внешнего края к центру iPad. Не возвращайте лопатку обратно к внешнему краю, так как движение в этом направлении может повредить антенну.

Если нужно провести лопатку по нижней части несколько раз, выньте её и вставьте снова у внешнего края, затем проведите внутрь.

Оставьте лопатку на месте перед продолжением.

Вставьте кончик ещё одного медиатора рядом с медиатором из предыдущего шага и сдвиньте его под кнопку "Домой".

Остановитесь примерно в одном дюйме от правой стороны, чтобы не перерезать кабель дигитайзера.

Вставьте медиатор немного глубже и продвигайте его назад в направлении кнопки "Домой".

Опять же, убедитесь, что медиатор сдвигается к центру iPad только когда он полностью вставлен; иначе вы можете повредить антенну под стеклом.

Повторно разогрейте и приложите iOpener к верхней рамке iPad.

Будьте очень осторожны на этом шаге. Не спешите — убедитесь, что клей горячий и мягкий, и что вы прошли через весь клей медиатором. Не стесняйтесь остановиться и снова разогреть.

Вверху iPad, напротив кнопки "Домой", у вас должен быть медиатор, зажатый в каждом углу. Поверните медиаторы, чтобы немного приподнять стекло, отделяя последние участки клея по всем четырём краям.

Если вы почувствуете значительное сопротивление, прекратите поворачивать. Оставьте медиаторы на месте, снова разогрейте и приложите iOpener к проблемным зонам, затем ещё раз проведите медиатором через препятствие.

Поднимайте медленно и аккуратно, чтобы дальше отделить клей вдоль нижнего края.

После того как весь клей будет отделён, откройте переднее стекло как страницу книги и положите его на рабочую поверхность.

Если вы планируете повторно использовать сборку передней панели, вам потребуется заменить клей дисплея. Используйте наше руководство по нанесению клея для дисплея, чтобы повторно нанести клей и запечатать устройство.

Корпус фронтальной камеры может прилипнуть к передней панели; оторвите корпус и снова поместите его над камерой для защиты.

Подденьте корпус камеры с одного края, чтобы освободить его от клея, и снимите с передней панели.

Верните корпус фронтальной камеры в его посадочное место в задней крышке.

Удалите следующие винты Phillips #00, фиксирующие ЖК-дисплей:

Три винта 3.3 мм

Один винт 4.5 мм

Если на каких-либо винтах ЖК-дисплея есть лента, оторвите её пинцетом.

Не пытайтесь полностью удалить ЖК-дисплей. Он всё ещё подключён к iPad несколькими кабелями у конца с кнопкой "Домой". Поднимайте только со стороны фронтальной камеры.

Вставьте плоский конец лопатки между ЖК-дисплеем и металлической защитной пластиной дисплея и аккуратно приподнимите.

Будьте очень осторожны, чтобы не просунуть лопатку под защитную пластину. Она должна находиться между ЖК-дисплеем и пластиной.

Даже небольшое изгибание ЖК-дисплея может навсегда его повредить, поэтому будьте предельно осторожны при подъёме.

ЖК-дисплей закреплён слабым клеем, который следует ослабить прежде чем переворачивать дисплей вверх от защитной пластины.

Вставьте лопатку между ЖК-дисплеем и металлической защитной пластиной и проведите ей к дальнему краю iPad.

Две широкие полосы ленты соединяют ЖК-дисплей с динамиками.

Держите ЖК-дисплей одной рукой, а заднюю часть iPad другой.

Не пытайтесь полностью удалить ЖК-дисплей из iPad.

Осторожно оттяните ЖК-дисплей от динамиков, чтобы разъединить ленту, следя за тем, чтобы не натянуть кабель дигитайзера.

Не пытайтесь полностью удалить ЖК-дисплей. Он всё ещё подключён к iPad несколькими кабелями у конца с кнопкой "Домой". Поднимайте только со стороны фронтальной камеры.

Переверните ЖК-дисплей iPad как страницу книги, поднимая у камеры и переворачивая его через конец с кнопкой "Домой" задней крышки.

Будьте аккуратны и следите за кабелями ЖК-дисплея при переворачивании.

Положите ЖК-дисплей на переднее стекло, чтобы получить доступ к кабелям дисплея.

Вставьте кончик лопатки между ЖК-дисплеем и клеевыми креплениями, чтобы освободить дисплей.

Осторожно нажимайте между каждой из двух клеевых лент; следите, чтобы не повредить близлежащие кабели.

Удалите семь винтов Phillips #00 длиной 1.8 мм с защитной пластины ЖК-дисплея.

Используйте плоский конец лопатки, чтобы поддеть защитную пластину ЖК-дисплея и вынуть её из iPad.

Снимите защитную пластину ЖК-дисплея.

Удалите следующие винты Phillips #00 с кронштейна кабеля дисплея:

Один винт 2.7 мм

Два винта 1.4 мм

Снимите кронштейн кабеля дисплея с iPad.

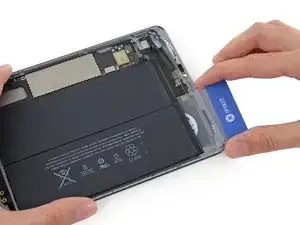

Используйте плоский наконечник лопатки, чтобы аккуратно приподнять разъём батареи от его гнезда на плате.

Будьте очень осторожны и поднимайте только разъём батареи, а не само гнездо. Если поддеть гнездо на плате, вы можете полностью сломать разъём.

Используйте лопатку, чтобы приподнять разъём дисплея от его гнезда на плате.

Не поджимайте рядом с большим микросхемой возле разъёма, иначе вы можете её повредить. Аккуратно подденьте со стороны разъёма, как показано.

Поднимите и снимите дисплей с iPad Mini.

Удалите следующие винты Phillips #00 с левой антенны:

Один винт 2,6 мм

Два винта 1,5 мм

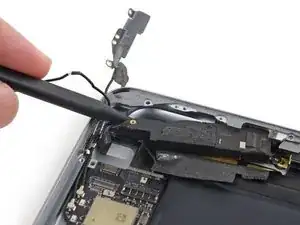

Используйте плоский конец лопатки, чтобы ослабить пенный клей, фиксирующий Wi‑Fi антенну к левому динамику.

Используйте плоский конец лопатки, чтобы отогнуть широкую левую часть ленты от левого динамика.

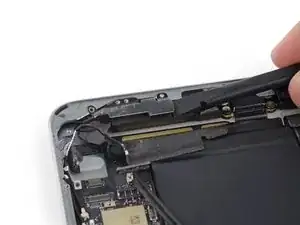

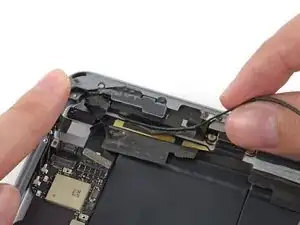

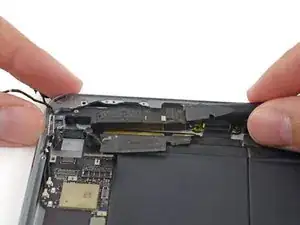

Используйте наконечник лопатки, чтобы поддеть липкую ленту кабеля антенны от задней крышки iPad.

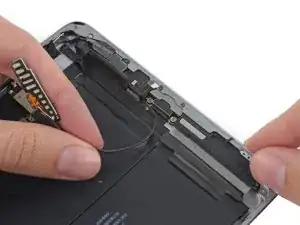

Осторожно оттягивайте кабель антенны по мере продвижения вдоль ленты, чтобы освободить его и не допустить повторного склеивания.

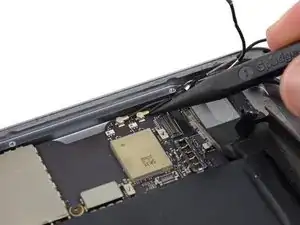

Вытащите кабель антенны из зажима за разъёмом Lightning.

Тяните широкую ленту в сторону батареи, прикладывая постоянное усилие, чтобы отлепить её от кабеля антенны, зажатого между лентой и динамиком.

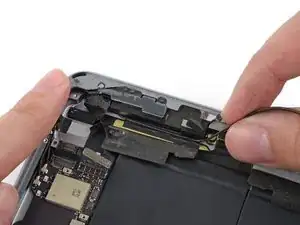

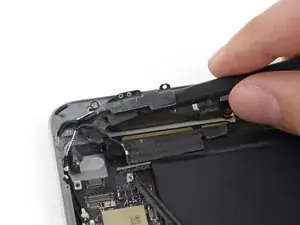

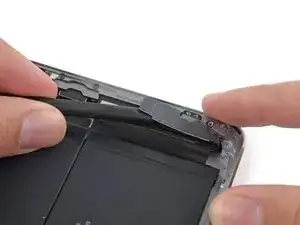

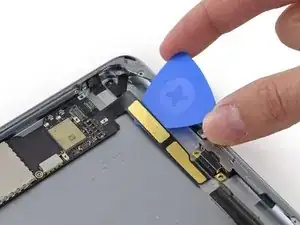

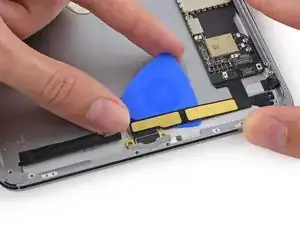

Вставьте пластиковый монтажный инструмент в зазор между широкой лентой и кабелем антенны, чтобы разорвать клей, соединяющий их.

Проведите пластиковым инструментом вдоль длины кабеля антенны, чтобы полностью отделить его от ленты.

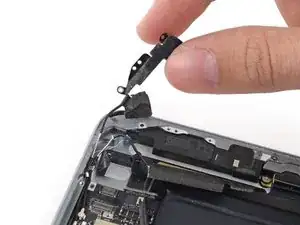

Поднимите ленту кабеля антенны сзади правого динамика.

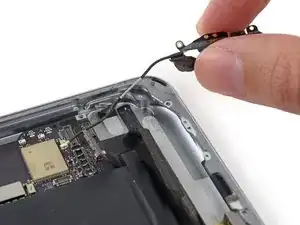

Вытяните кабель антенны из‑под угла правого динамика.

Удалите следующие винты Phillips #00 с правой антенны:

Три винта 1,5 мм

Один винт 2,6 мм

Используйте плоский конец лопатки, чтобы разрезать пенный клей, фиксирующий антенну к правому динамику.

Вытащите изгиб кабеля антенны из угла корпуса.

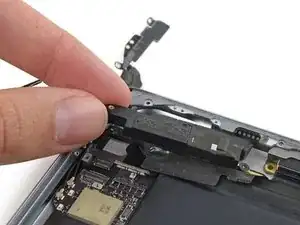

Отогните антенну в сторону, чтобы она не мешала правому динамику.

Удалите следующие винты Phillips #00, крепящие правый динамик к задней крышке:

Один винт 1,9 мм

Один винт 1,7 мм с большой головкой

Под этим винтом находится шайба. Будьте осторожны, чтобы не потянуть вверх и не потерять шайбу при снятии винта.

Снимите контактную шайбу динамика с iPad.

Толкните динамик плоским концом лопатки, чтобы начать выдвигать его из посадочного места в задней крышке.

Вставьте наконечник лопатки в зазор между левым динамиком и левым нижним краем задней крышки.

Снимите динамик с iPad.

При сборке убедитесь, что два контактных вывода динамика расположены выше и ниже отверстия для винта на разъёме Lightning.

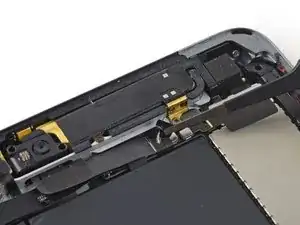

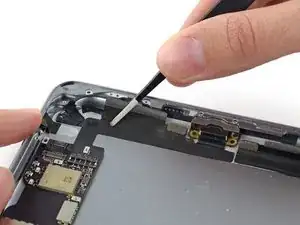

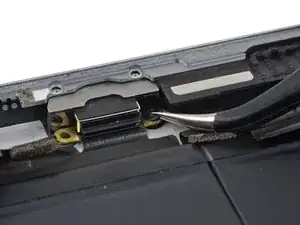

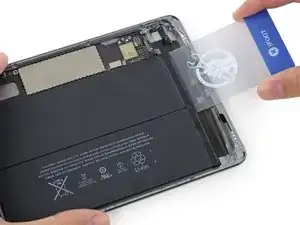

Используйте пинцет, чтобы снять любую ленту, закрывающую защёлки кабеля фронтальной камеры.

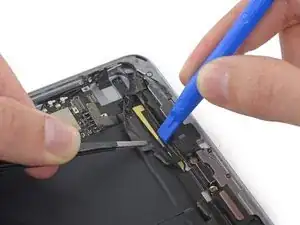

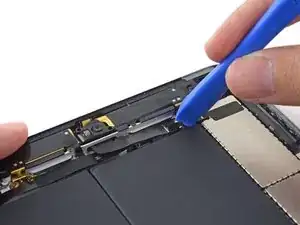

Используйте пластиковый монтажный инструмент, чтобы отогнуть защёлки кабеля фронтальной камеры наружу, от кабеля, чтобы освободить разъём кабеля.

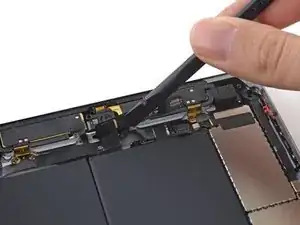

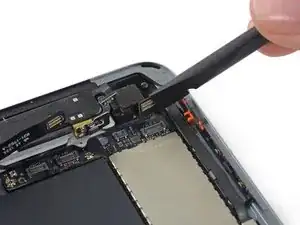

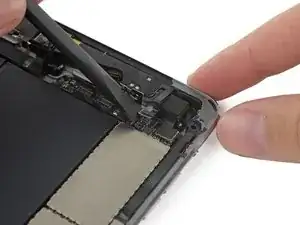

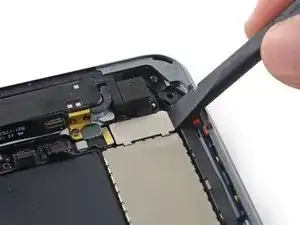

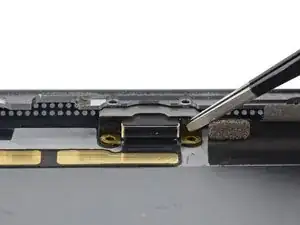

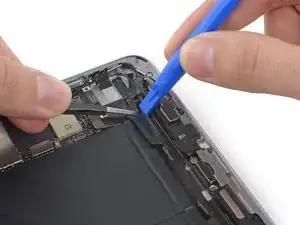

Плоским концом медиатора приподнимите разъем фронтальной камеры строго вверх, отсоединив его от гнезда на логической плате.

Убедитесь, что поддеваете только разъем, не само гнездо.

Осторожно сложите кабель фронтальной камеры в сторону камеры, отводя его от кабеля, расположенного под ним.

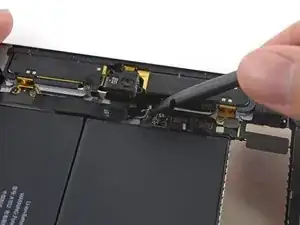

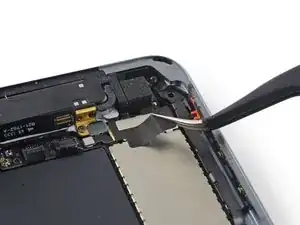

Используйте пинцет, чтобы оторвать маленький кусочек ленты, закрывающий разъем кабеля разъема для наушников.

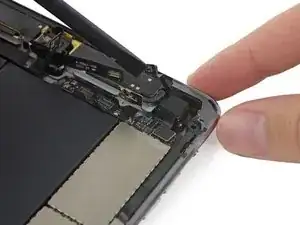

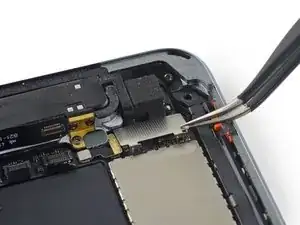

Используйте пластиковый инструмент для вскрытия, чтобы отогнуть защёлки кабеля разъема для наушников наружу, от кабеля, освободив разъем кабеля.

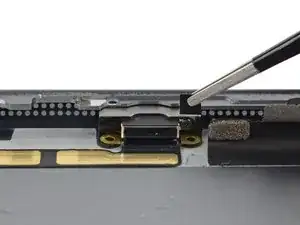

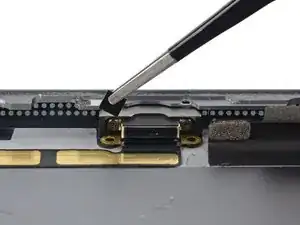

Подденьте разъем кабеля разъема для наушников и отсоедините его от гнезда на логической плате.

Убедитесь, что поддеваете только разъем, а не само гнездо.

Поднимите кабель разъема для наушников, убрав его с поверхности логической платы.

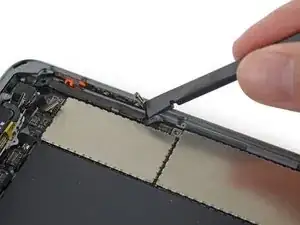

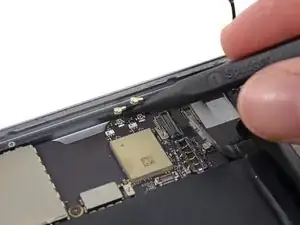

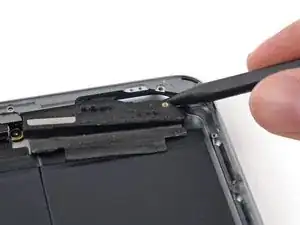

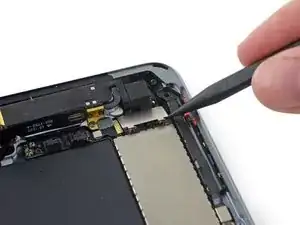

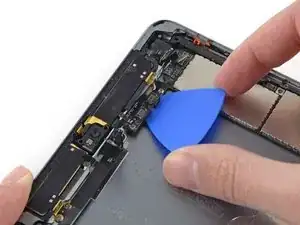

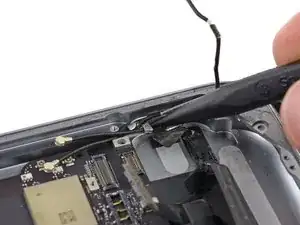

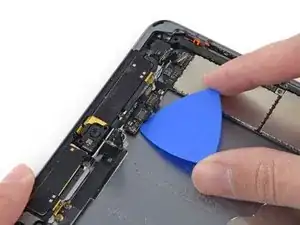

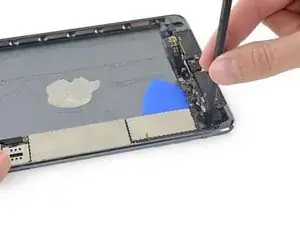

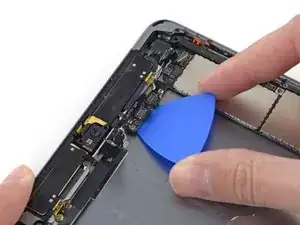

Плоским концом медиатора приподнимите верхний левый разъем антенны вверх, отсоединив его от гнезда на логической плате.

Убедитесь, что поддеваете только разъем, не само гнездо.

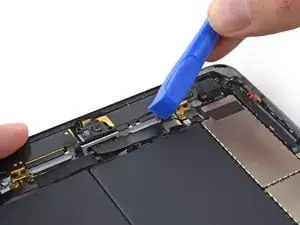

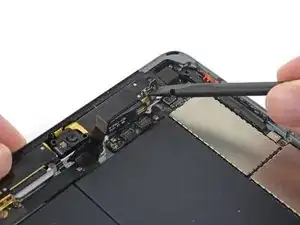

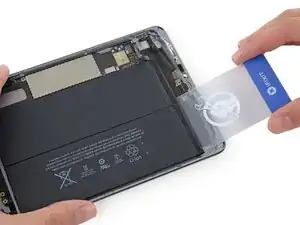

Снимите любую ленту с кронштейна кабеля задней камеры.

Используйте пластиковый инструмент для вскрытия, чтобы сдвинуть кронштейн кабеля задней камеры влево.

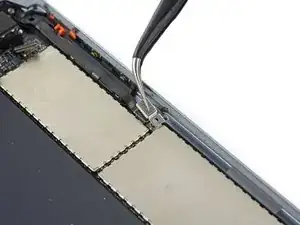

Используйте наконечник медиатора, чтобы приподнять передний край кронштейна.

Снимите кронштейн пинцетом.

При сборке сначала зацепите верхний край пластины на место, затем опустите нижнюю часть в её направляющие и сдвиньте вправо.

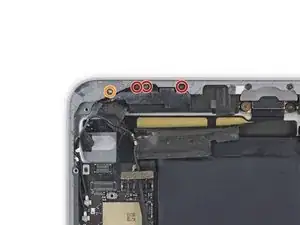

Удалите следующие три винта, закрепляющие верхнюю правую антенну на задней панели:

Два винта 1,3 мм #00 Phillips со стороны гнезда антенны.

Один винт 1,8 мм #00 Phillips.

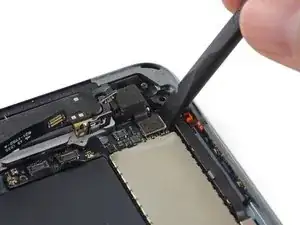

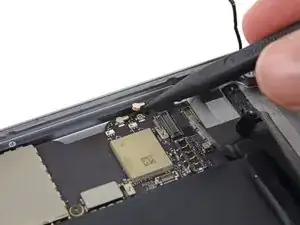

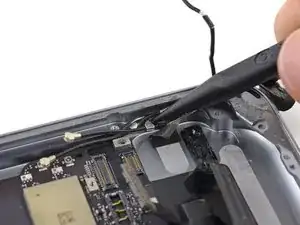

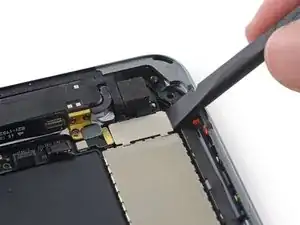

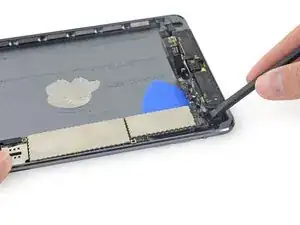

Плоским концом медиатора отсоедините коаксиальный разъем верхней правой антенны от логической платы.

Осторожно подогните язычок кабеля вверх, убрав его с поверхности логической платы.

Плоским концом медиатора отсоедините разъем верхней правой антенны.

Подогните кабель вверх, убрав его с поверхности логической платы.

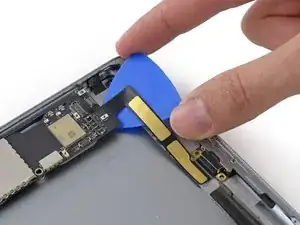

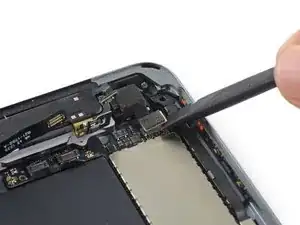

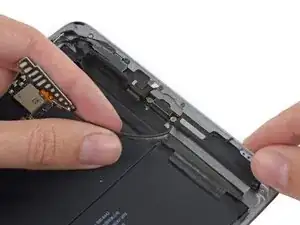

Плоским концом медиатора отсоедините кабель задней камеры от его гнезда на логической плате.

Будьте осторожны и поддевайте только разъем, не само гнездо.

Сложите кабель задней камеры, убрав его с поверхности логической платы.

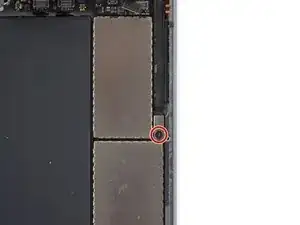

Удалите винт Phillips #00 длиной 1,8 мм, закрепляющий кронштейн кабеля кнопки корпуса.

Снимите кронштейн кабеля кнопки корпуса с iPad.

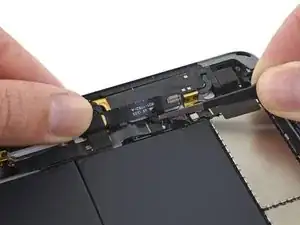

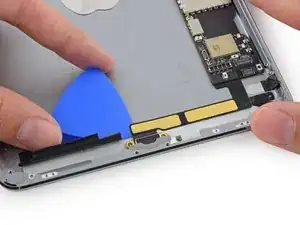

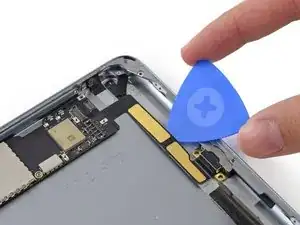

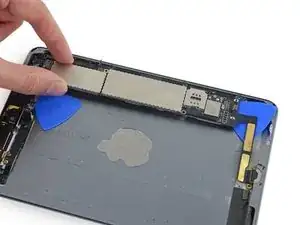

Плоским концом медиатора приподнимите разъем кабеля кнопки корпуса строго вверх, отсоединив его от гнезда на логической плате.

Сложите кабель, убрав его с поверхности логической платы.

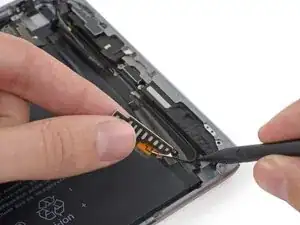

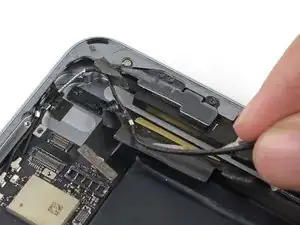

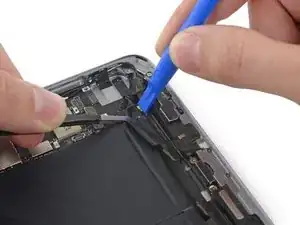

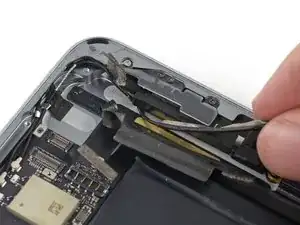

Острие медиатора поднимите два разъема антенных кабелей строго вверх, отсоединив их от гнезд на логической плате.

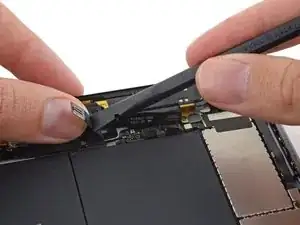

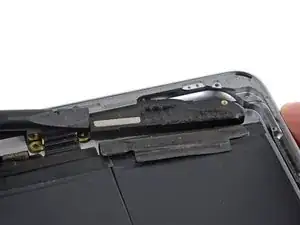

Острие медиатора потяните защёлку антенного кабеля в сторону батареи, чтобы получить доступ к кабелям.

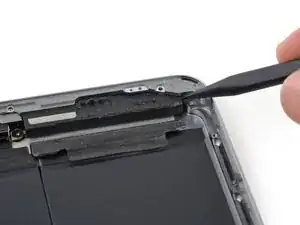

Отведите и удалите обе антенны из iPad.

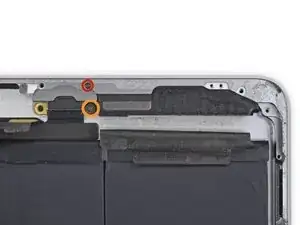

Удалите следующие винты Phillips #00, крепящие левый динамик к задней панели:

Один винт 1,9 мм

Один винт 1,7 мм

Винт, проходящий через разъём Lightning, имеет маленькую шайбу, лежащую на контактах динамика. Обязательно не потеряйте её.

Снимите шайбу контакта динамика с iPad.

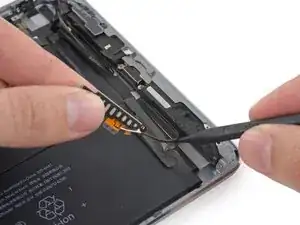

Вставьте кончик лопатки в зазор между левым динамиком и нижней левой стороной задней крышки.

Нажмите лопаткой, чтобы сдвинуть динамик из его гнезда в задней крышке.

Нажмите со стороны разъёма Lightning плоским концом лопатки, чтобы освободить динамик от кромки задней крышки.

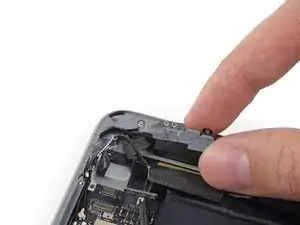

Снимите динамик с iPad.

При сборке убедитесь, что два контакта динамика расположены выше и ниже отверстия для винта на разъёме Lightning.

Аккумулятор приклеен к корпусу iPad с помощью клея, который нужно нагреть, чтобы отделить аккумулятор.

Разогрейте iOpener и поместите его в центр задней части корпуса iPad.

Через минуту снова нагрейте iOpener и поместите его на правую сторону iPad, сторону, наиболее удалённую от камеры.

В течение следующих действий вы будете просовывать тонкие пластиковые карточки между аккумулятором и задней крышкой iPad, чтобы разделить клей, удерживающий аккумулятор. Следите, чтобы карточки оставались как можно более плоскими, чтобы не сгибать аккумулятор, что может повредить его и привести к выделению опасных химических веществ.

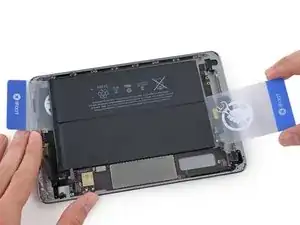

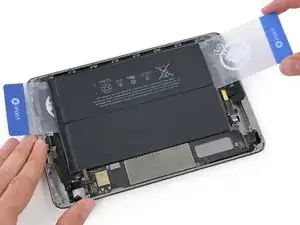

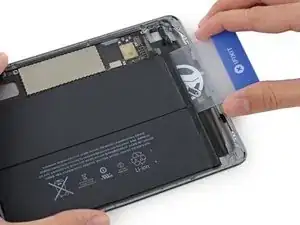

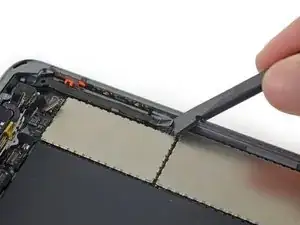

Вставьте пластиковую карточку под аккумулятор со стороны разъёма Lightning.

Если вы испытываете значительное сопротивление, снова нагрейте iOpener и повторите предыдущий шаг, чтобы клей успел дополнительно размягчиться.

Удалите пластиковую карточку и вставьте её под ячейку аккумулятора, ближайшую к краю корпуса.

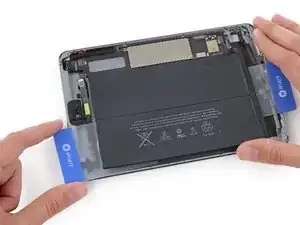

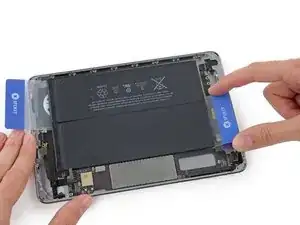

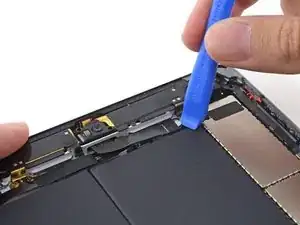

Вставьте вторую пластиковую карточку под аккумулятор со стороны логической платы, рядом с фронтальной камерой.

Удалите вторую карточку и снова вставьте её под аккумулятор возле разъёма для наушников.

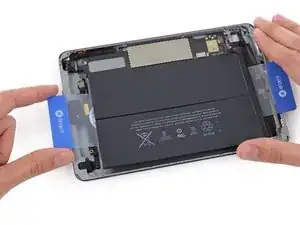

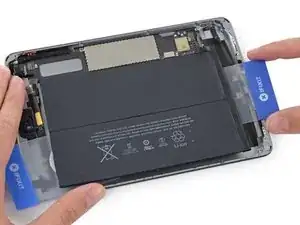

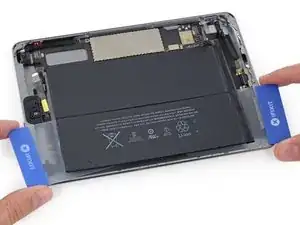

Удерживая обе карточки, медленно поднимите ячейку аккумулятора со стороны корпуса приблизительно на пять сантиметров от задней крышки.

Отклеивайте медленно и постарайтесь не сгибать ячейку аккумулятора.

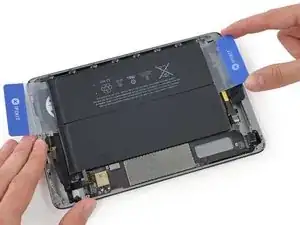

Подведите правую карточку под другую ячейку аккумулятора.

Подтолкните левую карточку вверх в сторону логической платы.

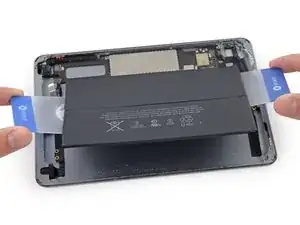

Схватите обе карточки и используйте их, чтобы приподнять аккумулятор от задней крышки.

Снимите аккумулятор с iPad.

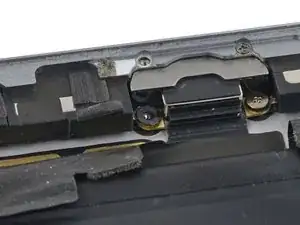

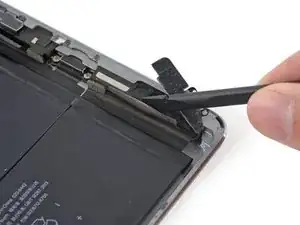

Отслойте ленту, закрывающую кабель разъёма Lightning.

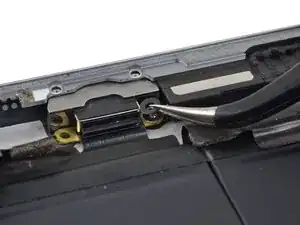

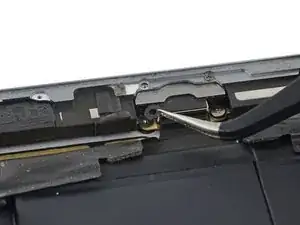

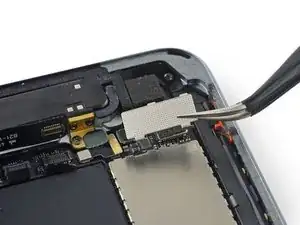

Используйте пинцет, чтобы снять маленькие пластиковые заглушки с винтов в корпусе разъёма Lightning.

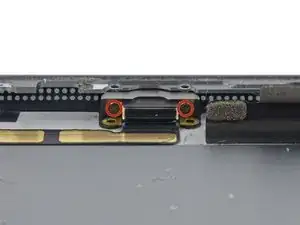

Удалите два винта Phillips #00 длиной 2,8 мм из корпуса разъёма Lightning.

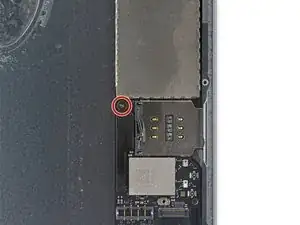

Удалите один винт Phillips #00 длиной 1,3 мм с логической платы.

Логическая плата удерживается на месте двумя полосками клея.

Одна — под вкладкой верхнего компонента, и одна — под ленточным кабелем разъёма Lightning.

В следующих шагах поддёргивайте только в указанных местах, чтобы не повредить логическую плату.

Поместите разогретый iOpener на нижнюю часть задней крышки на одну минуту.

Ленточный кабель разъёма Lightning приклеен к корпусу. Чтобы отделить клей, вы будете проводить открывающей пластинкой между кабелем и корпусом. Будьте очень осторожны, чтобы не перерезать сам ленточный кабель Lightning.

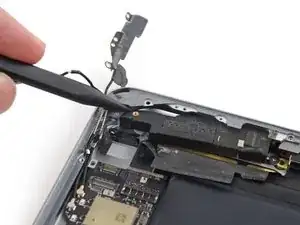

Осторожно вставьте открывающую пластинку под ленточный кабель вблизи корпуса разъёма Lightning.

Проведите пластинкой в направлении логической платы, но остановитесь за 1,5 см до изгиба кабеля.

Продолжение дальше по ленточному кабелю может его перерезать.

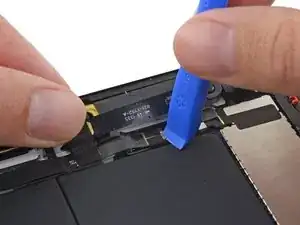

Вставьте инструмент для поддевания под гибкий кабель разъёма Lightning со стороны корпуса.

Просуньте инструмент вдоль гибкого кабеля разъёма Lightning и под плату.

Двигайтесь медленно и осторожно. Если инструмент не проходит легко, нагрейте место сильнее и попробуйте снова. При чрезмерном усилии вы, вероятно, соскользнёте и перережете кабель разъёма Lightning.

Оставьте инструмент под кабелем разъёма Lightning, чтобы держать клей разделённым.

Повторно нагрейте iOpener и поместите его в верхней части задней крышки iPad на одну минуту.

Осторожно просуньте второй инструмент для поддевания под плату справа от фронтальной камеры.

Старайтесь держать инструмент как можно более плоско, чтобы избежать изгиба или перелома тонкой вкладки платы.

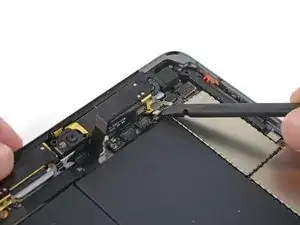

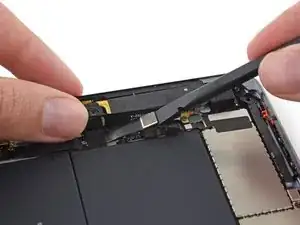

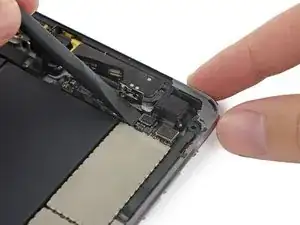

Осторожно вставьте плоский конец медиатора между тыльной камерой и верхней частью платы.

Подденьте плату так, чтобы можно было схватить её пальцами.

Будьте крайне осторожны, чтобы не повредить кабель тыльной камеры или компоненты платы.

Если плата не поднимается легко, возможно, она ещё приклеена к задней крышке. Попробуйте просунуть инструмент глубже, прежде чем снова поддевать.

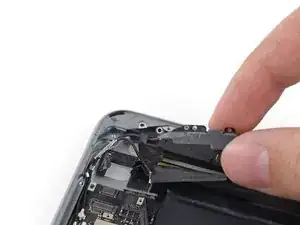

Поднимите плату за камеру и аккуратно вытяните корпус разъёма Lightning из задней крышки.

Снимите плату с iPad.

Если вы чувствуете сопротивление со стороны кабеля порта Lightning, прекратите тянуть, чтобы не оторвать кабель. Просуньте инструмент под длину кабеля снова, чтобы полностью освободить его от задней крышки.
