Замена платы логики iPad Mini Wi‑Fi

Рекомендуем очистить микроволновую печь перед началом — грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновки.

Для микроволновок с вращающейся тарелкой: убедитесь, что тарелка вращается свободно. Если iOpener застрянет, он может перегреться и загореться.

Нагревайте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки потребуется больше или меньше времени. iOpener достаточно нагрет, когда он едва слишком горяч, чтобы прикоснуться.

В ходе ремонта по мере остывания iOpener разогревайте повторно в микроволновке по дополнительным тридцати секунд за раз.

Осторожно: не перегревайте iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он кажется раздутым.

Если iOpener всё ещё слишком горяч в центре, продолжайте работу, ожидая дополнительного охлаждения перед следующим разогревом. Правильно разогретый iOpener остаётся тёплым до 10 минут.

Снимите iOpener из микроволновки, удерживая его за один из двух плоских концов, чтобы избежать горячего центра.

iOpener будет очень горячим, поэтому при обращении с ним будьте осторожны. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду достаточным количеством воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите огонь.

Погрузите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Достаньте нагретый iOpener из горячей воды щипцами.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за торцевые язычки.

Ваш iOpener готов к использованию! Если нужно разогреть снова, доведите воду до кипения, выключите огонь и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, зафиксируйте дальнейшее разрушение и предотвратите повреждения при ремонте, заклеив стекло лентой.

Наклейте полосы прозрачной упаковочной ленты внахлёст поверх дисплея iPad до полного покрытия передней панели.

Это удержит осколки стекла и обеспечит прочность при поддевании и подъёме дисплея.

По возможности следуйте остальным шагам руководства. Однако при уже разбитом стекле оно, вероятно, будет продолжать трескаться в процессе работы, и может понадобиться металлический инструмент для поддевания, чтобы вынуть стекло.

Надевайте защитные очки для защиты глаз и осторожно работайте, чтобы не повредить ЖК‑дисплей.

Держась за язычок, разместите нагретый iOpener сбоку iPad слева от блока кнопки «Домой».

Оставьте iOpener на месте примерно на пять минут, чтобы размягчить клей под стеклом.

Аккуратно установите присоску на нагретой стороне, примерно посередине по высоте.

Убедитесь, что присоска полностью прилегает к экрану для плотного уплотнения.

Удерживая iPad одной рукой, потяните присоску вверх, чтобы слегка отделить переднее стекло от задней части корпуса.

Поднимайте стекло только настолько, чтобы вставить медиатор — при больших подъёмах вы рискуете треснуть стекло.

Держа стекло приподнятым присоской, введите кончик медиатора в зазор между стеклом и корпусом iPad.

Не вводите медиатор глубже, чем чёрная рамка по краю дисплея. Слишком глубокое введение может повредить ЖК‑дисплей.

Оттяните пластиковый выступ присоски, чтобы разгерметизировать её и снять присоску с узла дисплея.

Разогрейте iOpener повторно и приложите его снова.

Осторожно: не перегревайте iOpener в ходе ремонта. Всегда ждите не менее десяти минут перед повторным разогревом iOpener.

Дайте ему полежать несколько минут, чтобы разогреть левый край iPad.

Поместите второй медиатор рядом с первым и проведите им вдоль края iPad, освобождая клей по ходу движения.

Если вы ощущаете сильное сопротивление при продвижении медиаторов под стеклом, остановитесь и разогрейте обрабатываемый участок. Форсирование медиаторов может привести к расколу стекла.

Продолжайте продвигать медиатор вниз по боковой стороне дисплея, чтобы освободить клей.

Если медиатор застрял в клее, «прокрутите» его вдоль стороны iPad, продолжая освобождать клей.

Возьмите первую вставленную лопатку и подвиньте её вверх к верхнему углу iPad.

Если вы видите кончик монтажной лопатки через переднее стекло, не паникуйте — просто немного вытяните лопатку наружу. Скорее всего всё будет в порядке, но постарайтесь избегать этого, так как на переднюю поверхность ЖК‑экрана может попасть клей, который трудно удалить.

Разогрейте iOpener и поместите его на верхний край iPad, над фронтальной камерой.

Будьте осторожны, чтобы не перегреть iOpener во время ремонта. Дождитесь не менее десяти минут перед повторным нагревом iOpener.

Если у вас гибкий iOpener, вы можете согнуть его, чтобы нагреть одновременно верхний левый угол и верхний край.

Проведите монтажной лопаткой вокруг верхнего левого угла iPad, чтобы разрезать клей.

Проведите лопаткой вдоль верхнего края iPad, остановившись незадолго до камеры.

На третьем изображении показано расположение фронтальной камеры и её корпуса в iPad.

Избегайте проведения лопатки по поверхности фронтальной камеры — вы можете размазать клей по объективу или повредить камеру. Следующие шаги объяснят, как лучше обойтись с фронтальной камерой.

Слегка вытяните лопатку и аккуратно проведите самым кончиком по верхней части секции с фронтальной камерой.

Оставьте лопатку в iPad чуть дальше фронтальной камеры.

Возьмите вторую лопатку и вставьте её слева от камеры, туда, где только что была первая. Пододвиньте её к углу, чтобы полностью отрезать оставшийся клей.

Оставьте вторую лопатку на месте, чтобы клей в углу не слипся снова по мере остывания.

Вставьте предыдущую лопатку глубже в iPad и проведите её от камеры в сторону угла.

Оставьте три лопатки в углах iPad, чтобы клей передней панели не слипался.

Разогрейте iOpener и поместите его на оставшуюся длинную сторону iPad — вдоль кнопок громкости и блокировки.

Проведите верхнюю правую монтажную лопатку вокруг угла, чтобы полностью освободить верхний край стекла.

Оставьте эту лопатку на месте, чтобы клей не слипся снова, и возьмите новую лопатку для следующего шага.

Вставьте новую монтажную лопатку и проведите её к середине правого края iPad, освобождая клей по ходу движения.

Продолжайте проводить лопатку вниз по правому краю iPad, освобождая клей.

Оставьте монтажные лопатки на месте и повторно разогрейте iOpener.

Помните, не перегревайте iOpener — не чаще, чем раз в десять минут.

Установите разогретый iOpener на сторону iPad с кнопкой «Домой» и оставьте на несколько минут, чтобы размягчить клей под стеклом.

Подвиньте нижнюю левую лопатку к нижнему левому углу, чтобы разрезать клей в этом углу.

Оставьте лопатку в углу. Не поддёргивайте дальше и не извлекайте лопатку из iPad.

Под нижней рамкой много элементов, которых следует избегать, поэтому внимательно изучите третье изображение:

Антенны

Корпус кнопки «Домой»

Кабель дигитайзера

В следующих шагах показано, где нужно поддевать, чтобы не повредить эти компоненты. Применяйте нагрев и поддевание только в указанных местах.

Оставьте лопатку из предыдущего шага на месте, чтобы клей не слипся снова.

С новой лопаткой аккуратно проведите над левой антенной, остановившись перед кнопкой «Домой».

Проводите лопатку только от внешнего края к центру iPad. Не двигайте лопатку обратно к внешнему краю — движение в этом направлении может повредить антенну.

Если нужно провести лопатку по нижней части более одного раза, извлеките её и вставьте заново у внешнего края, затем снова проведите внутрь.

Оставьте лопатку на месте перед переходом к следующему шагу.

Вставьте кончик последней медиаторной насадки рядом с медиатором из предыдущего шага и сдвиньте её под кнопку «Домой».

Остановитесь примерно в дюйме от правой стороны, чтобы не перерезать кабель дигитайзера.

Вставьте медиатор немного глубже и продвигайте его обратно к кнопке «Домой».

Опять же, убедитесь, что вы двигаете медиатор к центру iPad только когда он полностью вставлен; в противном случае вы можете повредить антенну под стеклом.

Повторно нагрейте и снова приложите iOpener к верхней рамке iPad.

Будьте очень осторожны на этом этапе. Не торопитесь и убедитесь, что клей нагрет и стал мягким, и что вы прошли по всему клеевому шву медиатором. Не стесняйтесь остановиться и снова нагреть.

На верхней части iPad, напротив кнопки «Домой», у вас должно быть по медиатору в каждом углу. Поверните медиаторы, чтобы слегка приподнять стекло, отделяя последние участки клея по всем четырём краям.

Если вы почувствуете значительное сопротивление, прекратите вращение. Оставьте медиаторы на месте, снова нагрейте и приложите iOpener к проблемным зонам, затем ещё раз проведите медиатором через застрявший участок.

Поднимайте медленно и осторожно, чтобы далее отделять клей вдоль нижнего края.

Как только весь клей будет отделён, откройте переднее стекло как страницу книги и положите его на рабочую поверхность.

Если вы планируете использовать сборку передней панели повторно при сборке, вам потребуется заменить клей дисплея. Используйте наше руководство по нанесению клейкой ленты для дисплея, чтобы снова нанести клей и герметизировать устройство.

Корпус фронтальной камеры может прилипнуть к передней панели; оторвите корпус и верните его над камерой, чтобы защитить её.

Пошевелите корпус камеры с одного края, чтобы освободить его от клея, и снимите с передней панели.

Верните корпус фронтальной камеры в его гнездо в задней крышке.

Небольшие кусочки поролоновой ленты закрывают верхний и нижний правые винты, крепящие ЖК-дисплей к задней крышке.

Используйте пинцет, чтобы поддеть и снять прямоугольный кусок поролоновой ленты, закрывающий верхний правый винт ЖК.

Снимите треугольный кусок ленты, закрывающий нижний правый винт ЖК.

Верхний левый винт ЖК может быть закрыт клейкой лентой от передней панели.

Если лента присутствует, используйте плоский конец лопатки, чтобы отжать ленту и отвести её в сторону, оголив винт ЖК под ней.

Снимите четыре винта Phillips #000 длиной 3,9 мм, крепящие ЖК к задней крышке.

Используйте пинцет, чтобы оторвать маленький кусочек ленты, соединяющей раму ЖК с правым динамиком.

Тонкая полоска поролоновой ленты на раме ЖК закрывает кусок ленты, соединяющий ЖК с панелью под ним. Для продолжения вам придётся разорвать и отодрать часть поролоновой ленты, чтобы оголить ленту под ней.

Используйте тонкий пинцет, чтобы поднять верхнюю часть поролоновой ленты вокруг ЖК.

Будьте осторожны, не прикасайтесь пинцетом к ЖК, так как вы можете повредить дисплей.

С помощью пинцета оторвите поролоновую ленту, чтобы оголить верхнюю часть ЖК.

Вставьте кончик лопатки между рамой ЖК и лентой на верхней части ЖК.

Проведите лопаткой вдоль зазора между рамой ЖК и лентой, отделяя ленту от рамы ЖК.

ЖК приклеен к металлической защитной пластине ЖК позади него по верхнему, левому и правому краям. Чтобы безопасно ослабить этот клей, вы будете использовать медиатор, чтобы сдвинуть ЖК на пару миллиметров влево и вправо несколько раз.

Вставьте медиатор в зазор между ЖК и задней крышкой, близко к верхней части левой стороны ЖК.

Слегка согните медиатор от iPad, ровно настолько, чтобы расширить зазор между ЖК и задней крышкой.

Вставьте медиатор в ещё три точки вдоль левой стороны ЖК и в каждом месте согните его, чтобы сдвинуть ЖК вправо относительно задней крышки.

Теперь перейдите на правую сторону ЖК и подденьте медиатором в нескольких местах вдоль стороны, чтобы сдвинуть ЖК обратно влево.

Повторите этот и предыдущий шаг несколько раз, пока ЖК не начнёт легко перемещаться влево и вправо.

В следующих шагах вы будете проводить лопаткой между ЖК-дисплеем и металлической монтажной пластиной, чтобы полностью отделить ЖК-дисплей от клея под ним.

Вставьте плоский конец лопатки между рамкой ЖК-дисплея и металлической монтажной пластиной.

Убедитесь, что лопатка находится между рамкой ЖК-дисплея и монтажной пластиной, а не под пластиной. Поддевание пластины приведёт к её повреждению, так как она прикручена к заднему корпусу под ЖК-дисплеем.

Начиная с верхнего правого угла устройства, просуньте лопатку между рамкой ЖК-дисплея и металлической монтажной пластиной: при продвижении она будет отделять клей.

Цель — отделить клей, а не поднимать ЖК-дисплей, поэтому держите заострённый наконечник лопатки как можно ниже, чтобы предотвратить изгиб дисплея.

Если при вставлении лопатки угол ЖК-дисплея начинает загибаться вверх, повторите шаги с гитарной медиатором, чтобы дополнительно ослабить клей.

Повторите предыдущую операцию вдоль верхней части ЖК-дисплея.

Вставьте плоский конец лопатки между рамкой ЖК-дисплея и металлической монтажной пластиной и аккуратно проведите лопаткой через верхнюю часть устройства, отделяя клей.

Продолжайте с левой стороны ЖК-дисплея: вставьте плоский конец лопатки между ЖК-дисплеем и защитной пластиной и вставьте лопатку как можно глубже.

На этом этапе ЖК-дисплей должен отделиться от клея, который его удерживает. Если этого не произошло, заново вставьте лопатку с правой стороны или сверху, чтобы полностью освободить дисплей.

Поднимите ЖК-дисплей на пару дюймов от заднего корпуса, чтобы убедиться, что он свободен от клея.

Две широкие полосы ленты соединяют ЖК-дисплей с динамиками.

Держа ЖК-дисплей одной рукой, вставьте плоский конец лопатки в зазор между этой лентой и левым динамиком.

Аккуратно оттяните ЖК-дисплей от динамиков, одновременно поворачивая лопатку наружу, чтобы отделить ленту от динамика.

Вставьте плоский конец лопатки в зазор между правым динамиком и лентой ЖК-дисплея.

Потянув ЖК-дисплей от динамиков, поверните лопатку наружу, расширяя зазор и освобождая ленту от динамика.

Переверните ЖК-дисплей и положите его на переднее стекло панели.

Не пытайтесь полностью снять ЖК-дисплей с iPad, он всё ещё подключён своим кабелем данных.

Снимите следующие винты, фиксирующие защитную пластину ЖК-дисплея к заднему корпусу iPad:

Два винта Phillips #00, 2.6 мм

Тринадцать винтов Phillips #00, 1.7 мм

Ещё один винт Phillips #00, 1.7 мм на некоторых устройствах.

Вставьте плоский конец лопатки под середину защитной пластины ЖК-дисплея с нижнего торца iPad.

Подденьте лопаткой, чтобы отжать пластину от боков заднего корпуса.

Снимите защитную пластину ЖК-дисплея с iPad.

Снимите три винта Phillips #00, 1.3 мм, фиксирующие защитный кожух разъёма на плате.

Обязательно не заменяйте эти три винта другими, особенно винтами, которые закрепляют защитную пластину ЖК-дисплея на заднем корпусе iPad. Любые чуть более длинные винты могут сорвать резьбу и привести к невосстановимому повреждению платы.

С помощью пинцета захватите и снимите защитный кожух разъёма с iPad.

Используйте пластиковый инструмент для открывания, чтобы аккуратно поддеть разъём батареи и приподнять его из гнезда на плате.

Будьте очень осторожны и поддёргивайте только разъём батареи, а не само гнездо. Если вы будете поддевать гнездо на плате, вы можете полностью сломать разъём.

Используйте пластиковый инструмент для открывания, чтобы поддеть разъём ЖК-дисплея и отсоединить его от гнезда на плате.

Не поддёргивайте возле большого микросхемы рядом с разъёмом, иначе вы можете её повредить. Аккуратно подденьте со стороны разъёма, как показано.

ЖК-дисплей всё ещё соединён с остальной частью iPad двумя широкими полосами клейкой ленты, идущими снизу внутри заднего корпуса к нижней передней рамке ЖК-дисплея.

Держа ЖК-дисплей одной рукой, вставьте плоский конец лопатки между ЖК-дисплеем и лентой с правой стороны iPad.

Проведите лопаткой наружу, отделяя ленту, одновременно мягко приподнимая ЖК-дисплей, чтобы оттянуть его от ленты.

Может помочь поворот лопатки, чтобы расширить зазор и полностью отделить ЖК-дисплей от ленты.

Продолжая удерживать ЖК-дисплей одной рукой, перейдите к левой стороне iPad и повторите процедуру предыдущего шага, чтобы отделить второй участок ленты.

Вставьте плоский конец лопатки между рамкой ЖК-дисплея и лентой и проведите наружу, одновременно аккуратно приподнимая ЖК-дисплей.

Поднимите и снимите ЖК-дисплей с iPad Mini.

Будьте крайне осторожны: подденьте равномерно только сам разъём шлейфа дигитайзера, ни в коем случае не поддевать гнездо. Гнездо и разъём очень хрупкие, и при их повреждении дигитайзер перестанет работать.

Чтобы уменьшить нагрузку на гнездо, старайтесь поддевать под короткий край разъёма, а не под длинный край, как показано на этих изображениях.

Аккуратно подденьте разъём дигитайзера и отсоедините его от гнезда на плате.

Аккуратно подденьте плату с кабелем дигитайзера и отделите её от задней крышки.

Поднимите и снимите переднюю панель с iPad.

Повторно разогрейте iOpener в микроволновой печи в течение одной минуты.

Помните, что нельзя перегревать iOpener во время ремонта. Подождите как минимум две минуты перед повторным нагревом iOpener и никогда не нагревайте его более одной минуты за раз.

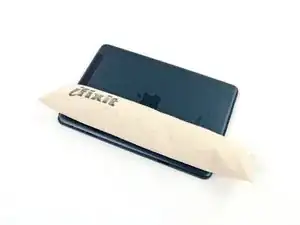

Поместите нагретый iOpener на заднюю часть iPad, по центру. Оставьте на 90 секунд, чтобы размягчить клей батареи.

Переместите iOpener к правой стороне задней крышки iPad (со стороны, противоположной тыльной камере), и оставьте ещё на 90 секунд.

Если iOpener заметно охлаждается между прогревами, повторно разогрейте его ещё на одну минуту.

В ходе следующей процедуры вы будете сдвигать тонкие пластиковые карточки между батареей и задней крышкой iPad, чтобы отделить клей. Следите, чтобы карточки оставались максимально плоскими, чтобы не сгибать батарею — это может повредить её и привести к выделению опасных химических веществ.

Переверните iPad экраном вверх и вставьте пластиковую карточку между верхним левым элементом батареи и задней крышкой.

Если вы почувствуете сильное сопротивление, повторно разогрейте iOpener и повторите предыдущий шаг, чтобы клей лучше размягчился.

Вдавите карточку глубже, максимально разрывая клей, удерживающий батарею.

Удалите пластиковую карточку и вставьте её под верхний правый угол батареи.

Снова вдавите карточку, чтобы разорвать ещё клей между батареей и задней крышкой.

Оставьте эту карточку на месте, чтобы клей не успел схватиться снова.

Вставьте вторую пластиковую карточку под нижний левый угол батареи.

Медленно протолкните карточку глубже, разрывая оставшийся клей между батареей и задней крышкой.

Удалите карточку и вставьте её под нижний правый угол батареи.

Продвиньте карточку дальше под батарею.

Удерживая обе карточки, медленно приподнимите правую сторону батареи примерно на пять сантиметров от задней крышки.

Отделяйте медленно, стараясь держать батарею как можно ровнее.

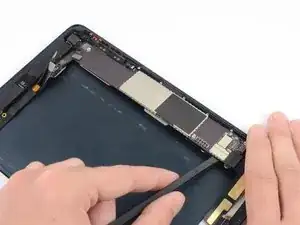

Поднимая правую сторону батареи одной рукой, используйте пластиковую карточку, чтобы срезать остатки клея, удерживающего батарею на задней крышке.

Поднимите и извлеките батарею из iPad.

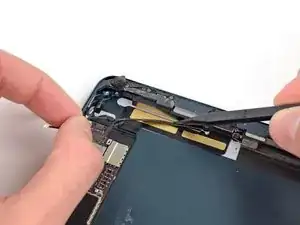

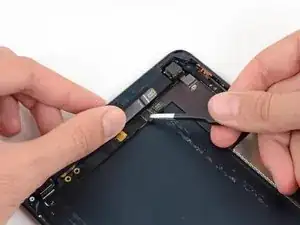

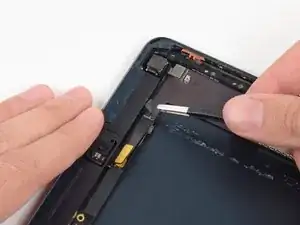

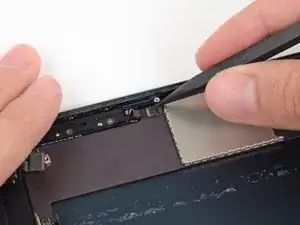

С помощью пинцета оторвите и удалите маленький кусочек ленты, закрывающий разъём кабеля фронтальной камеры.

Разъем кабеля фронтальной камеры закреплён кусочками ленты, которые оборачиваются по бокам кабеля и прикреплены к двум маленьким металлическим пластинам.

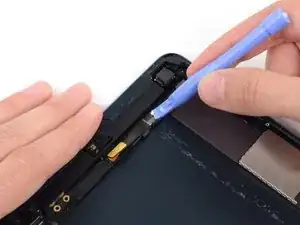

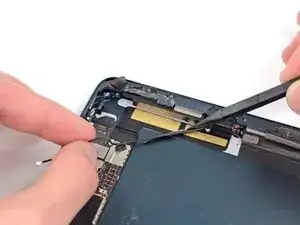

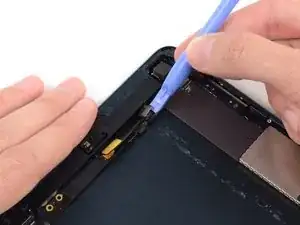

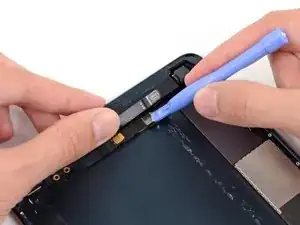

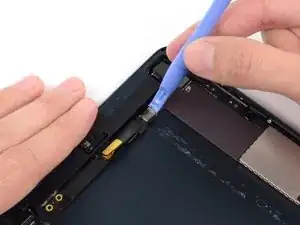

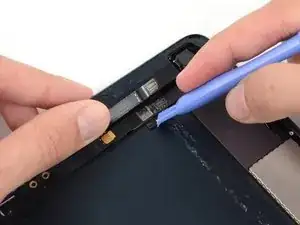

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно приподнять нижнюю металлическую пластину от разъёма кабеля фронтальной камеры.

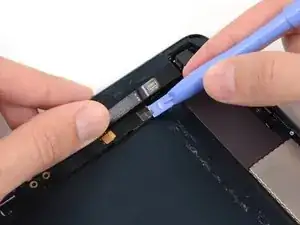

Осторожно, чтобы не сломать пластину или прилепленную к ней ленту, приподнимите её и отогните от разъёма кабеля фронтальной камеры.

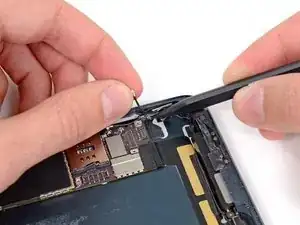

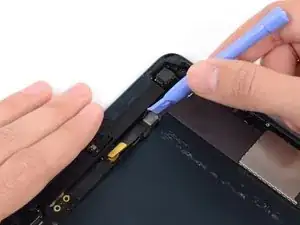

Аккуратно приподнимите вторую (верхнюю) металлическую пластину от разъёма кабеля фронтальной камеры.

Снова аккуратно приподнимите пластину и отогните её от разъёма кабеля фронтальной камеры.

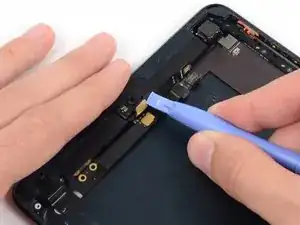

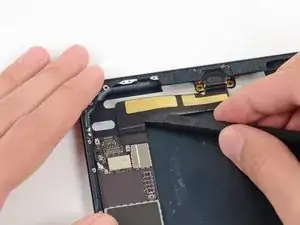

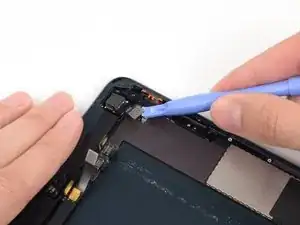

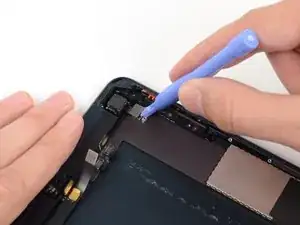

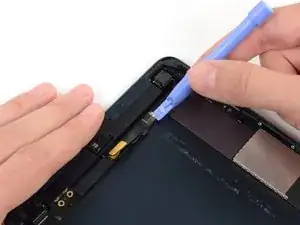

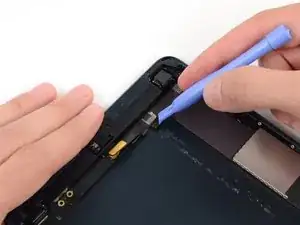

Используйте пластиковый инструмент для вскрытия, чтобы приподнять разъём кабеля фронтальной камеры из его гнезда на плате.

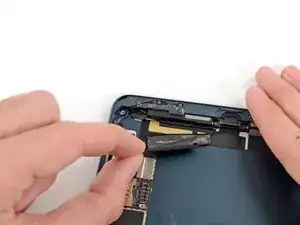

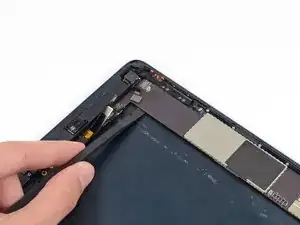

Осторожно отогните кабель фронтальной камеры вверх и в сторону от платы.

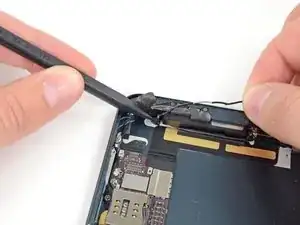

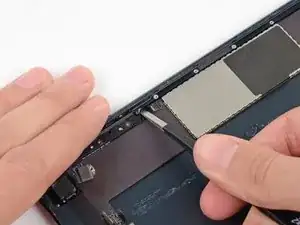

Используйте пинцет, чтобы отслоить и удалить маленький кусочек ленты, закрывающий разъём кабеля разъёма для наушников.

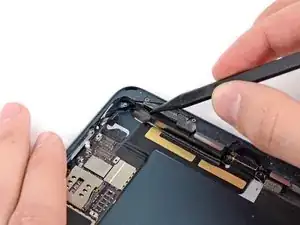

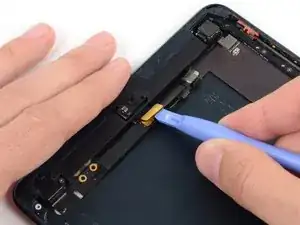

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно приподнять нижнюю металлическую пластину от разъёма кабеля разъёма для наушников.

Осторожно, чтобы не сломать пластину или прилепленную к ней ленту, приподнимите её и отогните от разъёма кабеля разъёма для наушников.

Приподнимите вторую (верхнюю) металлическую пластину от разъёма кабеля фронтальной камеры.

Снова аккуратно приподнимите пластину и отогните её от разъёма кабеля разъёма для наушников.

Используйте пластиковый инструмент для вскрытия, чтобы приподнять разъём кабеля разъёма для наушников из его гнезда на плате.

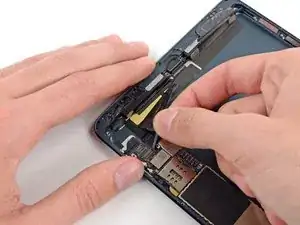

Осторожно отогните кабель разъёма для наушников назад, от платы.

Используйте пластиковый инструмент для вскрытия, чтобы приподнять разъём кабеля задней камеры из его гнезда на плате.

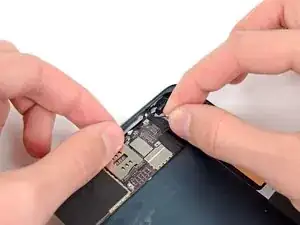

Используйте пинцет, чтобы отслоить и удалить маленький кусочек ленты, закрывающий ZIF-разъём ленты кнопки.

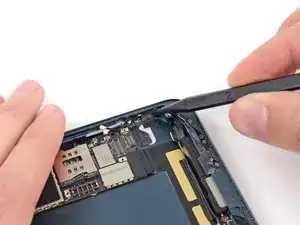

Используйте кончик лопатки, чтобы поднять язычок на ZIF-разъёме ленты кнопки.

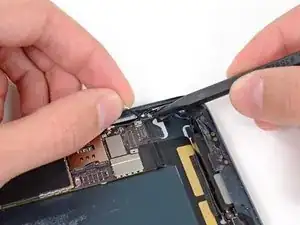

Используйте пинцет, чтобы вынуть ленту кнопки прямо из её ZIF-гнезда на плате.

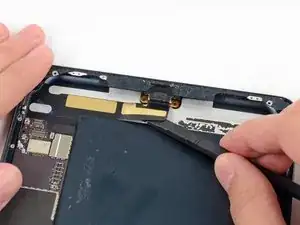

Осторожно отогните широкую полосу ленты, закрывающую верх правого динамика.

Продолжайте отгибать ленту и удалите её с iPad.

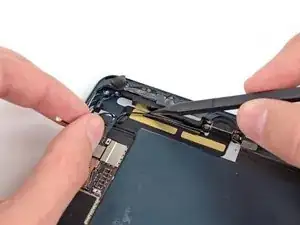

Используйте плоский конец лопатки, чтобы отключить два нижних антенных кабеля от их гнёзд на плате.

Используйте кончик лопатки, чтобы отслоить маленький кусочек ленты, закрывающий оба антенных кабеля в правом нижнем углу iPad.

Оставьте нижнюю часть ленты приклеенной к задней крышке, чтобы облегчить повторную сборку.

Кончиком лопатки отслойте большую полосу ленты, покрывающую оба антенных кабеля внизу задней крышки.

Не пытайтесь снимать эту полосу ленты; она обёрнута вокруг верхнего антенного кабеля.

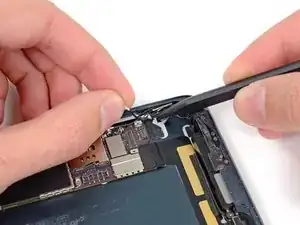

Используйте кончик лопатки, чтобы поддеть маленький металлический фиксатор с левого антенного кабеля, затем выведите кабель из фиксатора.

Выведите антенный кабель из угла iPad.

Используйте кончик лопатки, чтобы удалить маленький кусочек ленты, фиксирующий антенный кабель в правом нижнем углу iPad.

Отогните кабель от угла iPad.

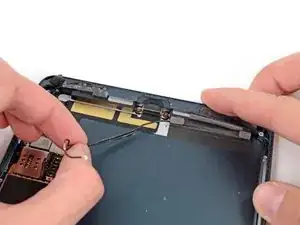

Используйте кончик лопатки, чтобы приподнять ленту кабеля антенны от задней крышки iPad.

Осторожно оттяните кабель антенны в сторону по мере работы вдоль ленты, чтобы он не приклеился обратно.

Вытяните кабель антенны из слота позади разъёма Lightning.

С помощью пинцета снимите небольшую пластиковую крышку над горизонтальным винтом на правой стороне корпуса разъёма Lightning.

Удалите пластиковое покрытие с левой стороны корпуса разъёма Lightning.

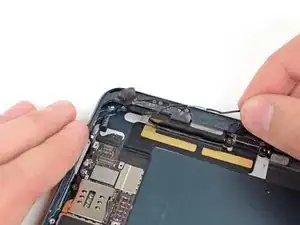

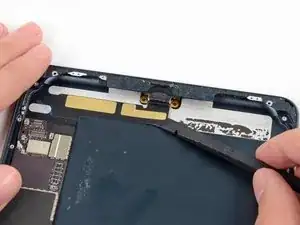

Потяните широкую ленту в сторону верхней части iPad, прикладывая постоянное усилие, чтобы отделить её от кабеля антенны между ней и динамиком.

Просуньте кончик лопатки в зазор между широкой лентой и кабелем антенны, чтобы разорвать клей, соединяющий их.

Продолжайте тянуть широкую ленту, пока она полностью не перестанет закрывать кабель антенны.

Отделите и удалите широкую ленту с iPad.

Используйте кончик лопатки, чтобы приподнять ленту кабеля антенны от задней крышки iPad.

Осторожно отведите кабель антенны в сторону по мере работы вдоль ленты, чтобы он не приклеился обратно.

Снимите три следующих винта, крепящих нижнюю левую антенну к задней крышке:

Один винт Phillips #00 длиной 1.2 мм.

Один винт Phillips #00 длиной 1.1 мм.

Один винт Phillips #00 длиной 2.5 мм.

Используйте плоский конец лопатки, чтобы ослабить пеноклеевой адгезив, фиксирующий нижнюю левую антенну к левому динамику.

Снимите антенну с iPad.

Удалите следующие винты:

Один винт Phillips #00 длиной 2.5 мм

Два винта Phillips #00 длиной 1.1 мм

Один винт Phillips #00 длиной 1.2 мм

Используйте плоский конец лопатки, чтобы ослабить пеноклеевой адгезив, удерживающий антенну у правого динамика.

Снимите два винта Phillips #00 длиной 1.4 мм, крепящих левый и правый динамики к задней крышке.

Вставьте кончик лопатки в зазор между левым динамиком и нижней левой частью задней крышки.

Подденьте по периметру снизу динамик, выдвигая его из посадочного места в задней крышке.

Когда динамик станет достаточно открытым, возьмите его и потяните из посадочного места в задней крышке.

Снимите левый динамик с iPad.

Используйте кончик лопатки, чтобы сдвинуть правый динамик немного в сторону внешней части iPad.

Вставьте кончик лопатки в зазор между правым динамиком и нижним правым углом корпуса.

Подденьте динамик, чтобы вытащить его из посадочного места в задней крышке.

Когда динамик станет достаточно открытым, возьмите его и потяните из слота в задней крышке.

Снимите правый динамик с iPad.

Снимите два винта Phillips #00 длиной 2.8 мм с основания разъёма Lightning.

Повторно разогрейте iOpener в микроволновой печи в течение одной минуты.

Не перегревайте iOpener в процессе ремонта. Ждите как минимум две минуты перед повторным разогревом iOpener и никогда не нагревайте его более одной минуты.

Поместите разогретый iOpener на левую сторону задней части iPad. Оставьте на 90 секунд, чтобы размягчить клей на плате логики.

Просуньте плоский конец лопатки под кабель порта Lightning, освобождая его от клея, прикрепляющего его к задней крышке.

Аккуратно подденьте лопаткой кабель Lightning, ближайший к плате логики.

Работайте медленно; резкие движения лопаткой могут оторвать кабель Lightning от платы логики.

На следующих шагах вы будете поддевать плату логики снизу. Поддёргивайте равномерно, чтобы не согнуть и не создать напряжение на плате логики. Если лопаткой трудно вставить, снова нагрейте и повторно примените iOpener.

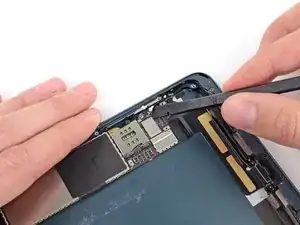

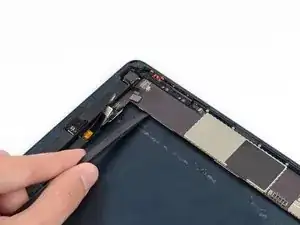

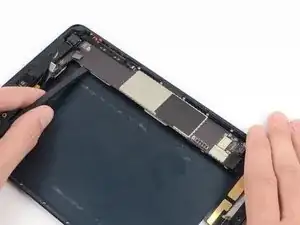

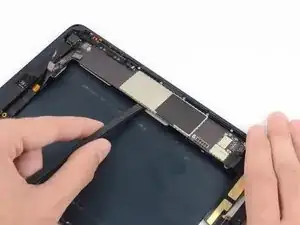

Осторожно вставьте плоский конец лопатки под плату логики рядом с фронтальной камерой. Медленно подденьте, чтобы освободить угол от клея.

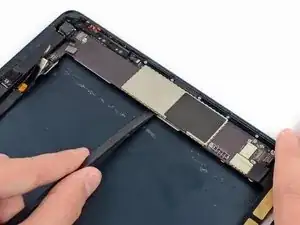

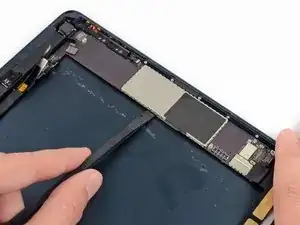

Вставьте плоский конец лопатки под центр платы логики. Медленно подденьте, чтобы отделить участок от клея.

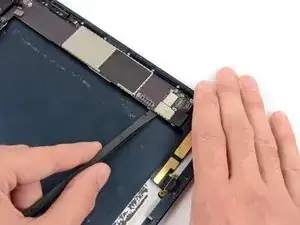

Вставьте лопатку под плату логики рядом с кабелем Lightning и подденьте, чтобы освободить угол.

Вставьте лопатку глубже под плату логики и проведите вдоль её длины, чтобы отделить оставшийся клей.

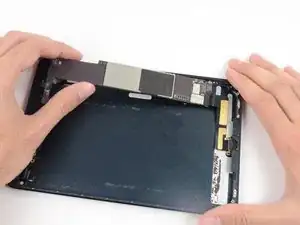

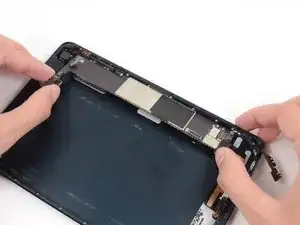

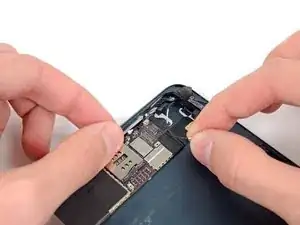

Поднимите край платы логики рядом с фронтальной камерой, чтобы убедиться, что он свободен от клея.

Опять же, будьте осторожны, чтобы не согнуть и не повредить плату логики — убедитесь, что вы удалили весь клей лопаткой.

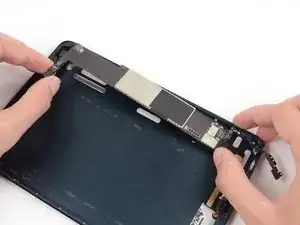

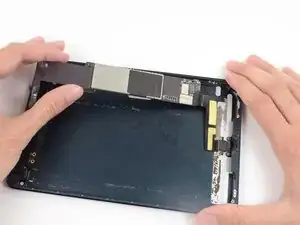

Поднимите сборку платы логики с кабелем Lightning и потяните к верхней части iPad, чтобы извлечь разъём Lightning из корпуса.
