Замена аккумулятора iPad Mini 2 LTE

Рекомендуем очистить микроволновую печь перед началом — всякая грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновки.

Для микроволновок с вращающейся платформой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки потребуется больше или меньше времени. iOpener считается достаточно нагретым, когда он едва горячий при прикосновении.

В ходе ремонта по мере остывания iOpener нагревайте в микроволновке дополнительно по тридцать секунд за раз.

Осторожно: не перегревайте iOpener во время ремонта. Перегрев может привести к взрыву iOpener. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он кажется вздутым.

Если iOpener по-прежнему слишком горяч посередине, продолжайте использовать его, пока он не остынет немного перед следующим нагревом. Правильно нагретый iOpener сохраняет тепло до 10 минут.

Достаньте iOpener из микроволновки, держась за один из двух плоских концов, чтобы избежать горячего центра.

iOpener будет очень горячим, поэтому обращайтесь с ним осторожно. При необходимости используйте рукавицу для духовки.

Если у вас нет микроволновки, следуйте этому шагу, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду водой так, чтобы iOpener можно было полностью погрузить.

Доведите воду до кипения. Выключите нагрев.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Выньте разогретый iOpener из горячей воды щипцами.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за торцевые язычки.

Ваш iOpener готов к использованию! Если нужно повторно нагреть iOpener, доведите воду до кипения, выключите нагрев и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, чтобы ограничить дальнейшее разрушение и предотвратить травмы, заклейте стекло лентой.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на экран iPad, пока вся передняя панель не будет закрыта.

Это удержит осколки стекла и придаст конструкции прочность при поддевании и подъёме дисплея.

По возможности следуйте остальной части руководства как описано. Однако после того как стекло разбито, оно, вероятно, будет продолжать трескаться в процессе работы, и может потребоваться использовать металлический монтажный инструмент, чтобы выскрести стекло.

Наденьте защитные очки для защиты глаз и осторожно обращайтесь, чтобы не повредить ЖК‑экран.

Держа за язычок, разместите нагретый iOpener сбоку iPad слева от узла кнопки «Домой».

Оставьте iOpener на месте примерно на пять минут, чтобы размягчить клей под стеклом.

Аккуратно установите присоску на нагретую сторону, примерно на середине.

Убедитесь, что присоска полностью прилегает к экрану для плотного уплотнения.

Держа iPad одной рукой, потяните присоску вверх, чтобы слегка отделить переднюю панельного стекло от задней крышки.

Поднимайте стекло только на столько, чтобы вставить открывающий медиатор — большее усилие может привести к трещинам.

Держа стекло приподнятым присоской, введите острый край медиятора в щель между стеклом и корпусом iPad.

Не вставляйте медиатор глубже, чем чёрная рамка по краю дисплея. Слишком глубокое вставление может повредить ЖК‑экран.

Нажмите на пластиковый выступ присоски, чтобы разорвать вакуумное уплотнение, и снимите присоску с корпуса дисплея.

Повторно нагрейте и снова приложите iOpener.

Осторожно: не перегревайте iOpener в ходе ремонта. Всегда ждите как минимум десять минут перед повторным нагревом iOpener.

Дайте ему немного постоять, чтобы повторно разогреть левый край iPad.

Поместите второй медиатор рядом с первым и проведите мeдиатором вниз вдоль кромки iPad, отрывая клей по пути.

Если вы встретите значительное сопротивление при продвижении мeдиаторов под стеклом, остановитесь и повторно разогрейте участок, над которым работаете. Принудительное движение рискует расколоть стекло.

Продолжайте перемещать мeдиатор вниз по стороне дисплея, чтобы отделить клей.

Если мeдиатор застрянет в клее, «прокатывайте» его вдоль стороны iPad, продолжая отрывать клей.

Возьмите первую вставленную лопатку и сдвиньте её вверх к верхнему углу iPad.

Если сквозь переднее стекло виден кончик входной лопатки, не паникуйте — просто немного вытяните лопатку наружу. Скорее всего всё будет в порядке, но по возможности избегайте этого, так как может остаться клей на передней стороне ЖК‑экрана, который трудно удалить.

Повторно разогрейте iOpener и положите его на верхний край iPad, над фронтальной камерой.

Будьте осторожны, чтобы не перегреть iOpener в процессе ремонта. Подождите как минимум десять минут перед повторным разогревом iOpener.

Если у вас гибкий iOpener, вы можете согнуть его, чтобы одновременно прогреть верхний левый угол и верхний край.

Проведите входную лопатку вокруг верхнего левого угла iPad, чтобы отделить клей.

Проведите лопатку вдоль верхнего края iPad, останавливаясь прямо перед камерой.

На третьем изображении показано расположение фронтальной камеры и её корпуса в iPad.

Избегайте проворачивания лопатки над фронтальной камерой, так как вы можете размазать клей по линзе или повредить камеру. В следующих шагах подробно объяснено, как лучше всего избежать трогания фронтальной камеры.

Слегка вытяните лопатку и очень аккуратно проведите её кончиком по верхней части секции с фронтальной камерой на верхнем крае.

Оставьте входную лопатку в iPad немного за фронтальной камерой.

Возьмите вторую лопатку и вставьте её слева от камеры, там, где только что была первая. Сдвиньте её обратно к углу, чтобы полностью разрезать оставшийся клей.

Оставьте вторую лопатку на месте, чтобы клей на углу не склеился снова по мере остывания.

Вставьте предыдущую лопатку глубже в iPad и сдвиньте её от камеры в сторону угла.

Будьте очень осторожны с маленьким антенным кабелем рядом с верхним правым углом. Сдвигайте лопатку только от камеры — при движении в противоположном направлении вы можете случайно порвать антенный кабель.

Оставьте три лопатки в углах iPad, чтобы предотвратить повторное склеивание панели.

Повторно разогрейте iOpener и положите его на оставшуюся длинную сторону iPad — вдоль кнопок громкости и блокировки.

Проведите правую верхнюю лопатку вокруг угла, чтобы полностью освободить верхний край стекла.

Оставьте эту лопатку на месте, чтобы клей не склеился снова, и возьмите новую лопатку для следующего шага.

Вставьте новую лопатку и сдвиньте её к середине правого края iPad, освобождая клей по мере продвижения.

Продолжайте проводить лопатку вниз по правому краю iPad, освобождая клей.

Оставьте лопатки на месте и снова разогрейте iOpener.

Помните, не перегревайте iOpener — не чаще, чем раз в десять минут.

Поставьте разогретый iOpener на сторону с кнопкой «Домой» и дайте ему полежать несколько минут, чтобы смягчить клей под стеклом.

Сдвиньте нижнюю левую лопатку к нижнему левому углу, чтобы перерезать клей в этом углу.

Оставьте лопатку в углу. Не поддёргивайте дальше и не удаляйте лопатку из iPad.

Под нижней рамкой есть несколько вещей, которых следует избегать, поэтому внимательно изучите третье изображение:

Антенны

Отверстие для кнопки «Домой»

Кабель дигитайзера

В следующих шагах указано, где поддевать, чтобы избежать повреждения этих компонентов. Нагревайте и поддевайте только там, где указано.

Оставьте лопатку из предыдущего шага на месте, чтобы клей не склеился снова.

С новой лопаткой аккуратно прокуcите над левой антенной, останавливаясь перед кнопкой «Домой».

Сдвигайте лопатку только от внешнего края к центру iPad. Не передвигайте лопатку обратно к внешнему краю, так как движение в этом направлении может повредить антенну.

Если нужно провести лопатку по нижней части более одного раза, выньте её и вставьте заново у внешнего края, затем сдвигайте внутрь.

Оставьте лопатку на месте перед продолжением.

Вставьте наконечник последней медиаторной лопатки рядом с лопаткой из предыдущего шага и сдвиньте её под кнопку «Домой».

Остановитесь примерно в дюйме от правой стороны, чтобы не перерезать кабель дигитайзера.

Вставьте лопатку немного глубже и сдвиньте её обратно в сторону кнопки «Домой».

Опять же, убедитесь, что вы двигаете лопатку к центру iPad только когда она полностью вставлена; иначе вы можете повредить антенну под стеклом.

Разогрейте и снова приложите iOpener к верхней рамке iPad.

Будьте очень осторожны на этом шаге. Действуйте медленно, убедитесь, что клей горячий и мягкий, и что вы прошли по всему клею открывающей лопаткой. Не стесняйтесь остановиться и снова разогреть.

Вверху iPad, напротив кнопки «Домой», у вас должна быть в каждой из углов вставлена лопатка. Поверните лопатки, чтобы слегка приподнять стекло, отделяя последние участки клея по всем четырём краям.

Если вы почувствуете значительное сопротивление, прекратите скручивание. Оставьте лопатки на месте, разогрейте и снова приложите iOpener к проблемным участкам, затем ещё раз проведите лопаткой по месту, где клей цепляется.

Поднимайте медленно и осторожно, чтобы дальше отделить клей вдоль нижнего края.

Когда весь клей будет отделён, откройте переднее стекло как страницу книги и положите его на рабочую поверхность.

Если вы планируете повторно использовать переднюю панель в сборе, вам потребуется заменить клей дисплея. Используйте наше руководство по нанесению клея для дисплея, чтобы заново нанести клей и герметизировать устройство.

Корпус фронтальной камеры может прилипнуть к передней панели; отогните корпус и верните его обратно над камерой для защиты.

Подденьте корпус камеры за один край, чтобы освободить его от клея, и снимите с передней панели.

Верните корпус фронтальной камеры в его нишу в задней крышке.

Удалите следующие винты Phillips #00, удерживающие ЖК-экран:

Три винта 3,3 мм

Один винт 4,5 мм

Если какой-либо винт ЖК-экрана покрыт лентой, оторвите её пинцетом.

Не пытайтесь полностью снять ЖК-экран. Он всё ещё подключён к iPad несколькими кабелями с конца, где находится кнопка «Домой». Поднимайте только с конца, где расположена фронтальная камера.

Вставьте плоский конец медиаторной лопатки под ЖК-экран между ним и пластиной экрана и аккуратно приподнимите.

Будьте очень осторожны, чтобы не просунуть лопатку под пластину экрана. Она должна находиться между ЖК-экраном и пластиной.

Даже небольшое изгибание ЖК-экрана может повредить его навсегда, поэтому будьте чрезвычайно осторожны при подъёме.

ЖК-экран закреплён слабым клеем, который следует ослабить перед тем, как откинуть экран от пластины.

Вставьте медиаторную лопатку между ЖК-экраном и пластиной экрана и проведите ею до крайнего края iPad.

Две широкие полосы ленты соединяют ЖК-экран с динамиками.

Держите ЖК-экран одной рукой, а заднюю часть iPad другой.

Не пытайтесь полностью снять ЖК-экран с iPad.

Аккуратно оттяните ЖК-экран от динамиков, чтобы отделить ленту, стараясь не тянуть за кабель дигитайзера.

Не пытайтесь полностью снять ЖК-экран. Он всё ещё подключён к iPad несколькими кабелями с конца, где находится кнопка «Домой». Поднимайте только с конца, где расположена фронтальная камера.

Переверните ЖК-экран iPad как страницу книги, поднимая около камеры и перебрасывая его через конец задней крышки с кнопкой «Домой».

Действуйте осторожно и следите за кабелями ЖК-экрана при переворачивании дисплея.

Положите ЖК-экран на переднее стекло, чтобы получить доступ к кабелям дисплея.

Просуньте наконечник медиаторной лопатки между ЖК-экраном и клеевыми вкладками, чтобы освободить дисплей.

Надавите аккуратно между каждой из двух клеевых вкладок; остерегайтесь повредить ближайшие кабели.

Удалите семь винтов Phillips #00 длиной 1,8 мм с пластины защиты ЖК-экрана.

Используйте плоский конец медиаторной лопатки, чтобы поддеть пластину защиты ЖК-экрана и вынуть её из iPad.

Снимите пластину защиты ЖК-экрана.

Удалите следующие винты Phillips #00 с кронштейна кабеля дисплея:

Один винт 2,7 мм

Два винта 1,4 мм

Снимите кронштейн кабеля дисплея с iPad.

Используйте плоский наконечник лопатки, чтобы аккуратно приподнять разъём аккумулятора от его гнезда на плате.

Будьте очень осторожны и приподнимайте только сам разъём аккумулятора, а не само гнездо. Если вы поддёрнете гнездо на плате, вы можете полностью сломать разъём.

Используйте лопатку, чтобы приподнять разъём дисплея от его гнезда на плате.

Не поддёргивайте возле большого интегрального микросхемы рядом с разъёмом, иначе вы можете её повредить. Аккуратно подденьте со стороны разъёма, как показано.

Поднимите и снимите дисплей с iPad Mini.

Аккумулятор приклеен к корпусу iPad с помощью адгезива, который потребуется разогреть, чтобы отделить его.

Нагрейте iOpener и поместите его в центр задней крышки iPad.

Примерно через две минуты снимите iOpener и поместите его с правой стороны iPad — со стороны, наиболее удалённой от камеры.

В течение следующей процедуры вы будете просовывать тонкие пластиковые карточки между аккумулятором и задней крышкой iPad, чтобы отделить адгезив, фиксирующий аккумулятор. Старайтесь держать карточки как можно более плоскими, чтобы не изогнуть аккумулятор — это может повредить его и вызвать утечку опасных веществ.

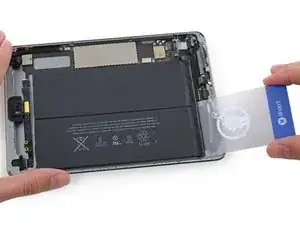

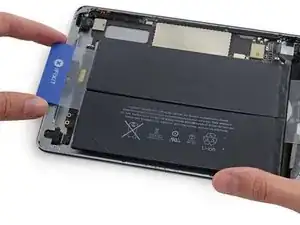

Переверните iPad и вставьте пластиковую карточку под ячейку аккумулятора, ближайшую к плате и правому динамику.

Если вы почувствуете сильное сопротивление, снова нагрейте iOpener и повторите предыдущий шаг, чтобы адгезив успел ещё больше размягчиться.

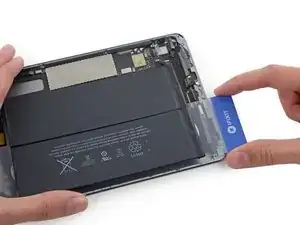

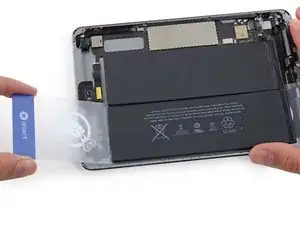

Извлеките пластиковую карточку и вставьте её под ячейку аккумулятора, ближайшую к краю корпуса.

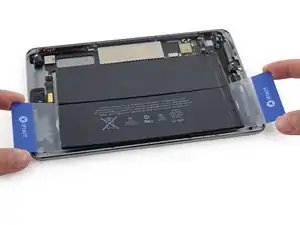

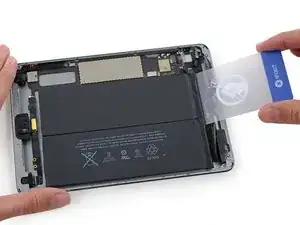

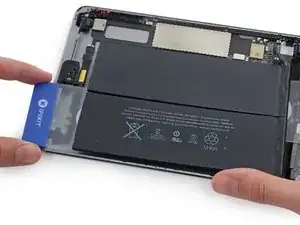

Вставьте вторую пластиковую карточку под ячейку аккумулятора на стороне платы рядом с фронтальной камерой.

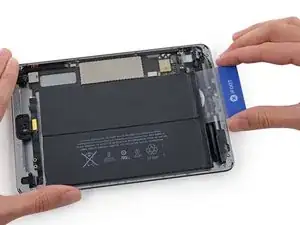

Извлеките и вставьте вторую карточку под аккумулятор рядом с разъёмом для наушников.

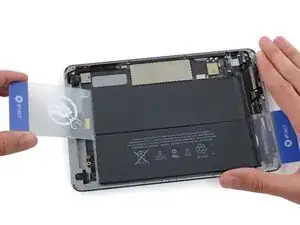

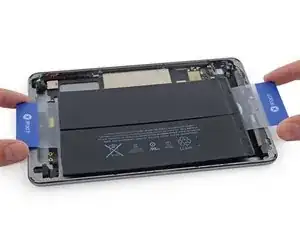

Возьмите обе карточки и медленно потяните ячейку аккумулятора со стороны корпуса вверх примерно на две дюйма от задней крышки.

Отделяйте медленно и старайтесь не изгибать ячейку аккумулятора.

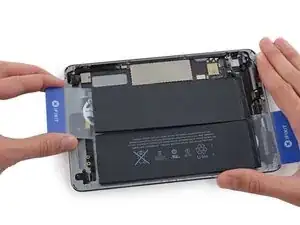

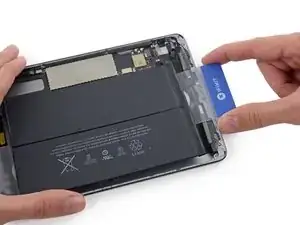

Переместите правую карточку под другую ячейку аккумулятора.

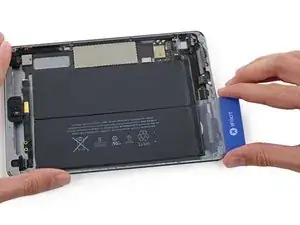

Переместите левую карточку под другую ячейку аккумулятора.

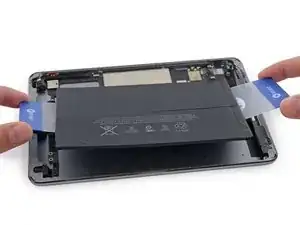

Схватите обе карточки и используйте их, чтобы поддеть аккумулятор и снять его с задней крышки.

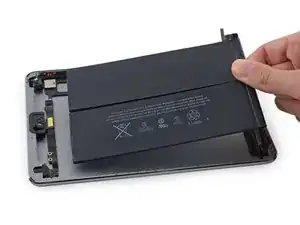

Удалите аккумулятор из iPad.
