Замена узла кнопок корпуса iPad Mini 2 Wi‑Fi

Рекомендуем очистить микроволновую печь перед началом, так как грязь на дне может прилипнуть к нагревателю.

Поместите нагреватель в центр микроволновки.

Для микроволновок с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если нагреватель застрянет, он может перегреться и сгореть.

Нагрейте нагреватель в микроволновке в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. Нагреватель достаточно разогрет, когда его едва можно коснуться — он очень горячий на ощупь.

В процессе ремонта по мере остывания нагревателя разогревайте его в микроволновке дополнительно по тридцать секунд за раз.

Осторожно: не перегревайте нагреватель во время ремонта. Перегрев может привести к разрыву нагревателя. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не прикасайтесь к нагревателю, если он кажется раздутым.

Если середина нагревателя всё ещё слишком горячая для касания, продолжайте пользоваться им, дождавшись небольшого остывания перед повторным разогревом. Правильно нагретый нагреватель остаётся тёплым до 10 минут.

Достаньте нагреватель из микроволновки, удерживая за один из двух плоских концов, чтобы избежать контакта с горячей серединой.

Нагреватель будет очень горячим, поэтому держите его аккуратно. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть нагреватель в кипящей воде.

Наполните кастрюлю или сковороду достаточным количеством воды, чтобы полностью погрузить нагреватель.

Доведите воду до кипения. Выключите огонь.

Поместите нагреватель в горячую воду на 2–3 минуты. Убедитесь, что нагреватель полностью погружён в воду.

Используйте щипцы, чтобы извлечь нагретый нагреватель из горячей воды.

Тщательно высушите нагреватель полотенцем.

Нагреватель будет очень горячим, поэтому держите его только за хвостовые вкладки.

Нагреватель готов к использованию! Если необходимо повторно разогреть нагреватель, доведите воду до кипения, выключите огонь и поместите нагреватель в воду на 2–3 минуты.

Если стекло дисплея треснуло, зафиксируйте дальнейшее разрушение и предотвратите травмы, заклеив стекло.

Накладывайте полосы прозрачной упаковочной ленты внахлёст по всему лицу iPad, пока вся передняя панель не будет покрыта.

Это удержит осколки стекла и придаст конструктивную жёсткость при поддевании и подъёме дисплея.

По возможности следуйте остальным шагам руководства. Однако при наличии трещин стекло, вероятно, будет продолжать раскалываться в процессе работы, и вам может потребоваться использовать металлический монтажный инструмент, чтобы выскребать стекло.

Наденьте защитные очки для защиты глаз и будьте осторожны, чтобы не повредить ЖК‑матрицу.

Держа за хвостовую вкладку, разместите разогретый нагреватель на левой стороне iPad рядом с узлом кнопки «Домой».

Оставьте нагреватель на месте примерно на пять минут, чтобы размягчить клей под стеклом.

Аккуратно разместите присоску на нагретой стороне примерно посередине.

Убедитесь, что присоска полностью прилегает к экрану, чтобы получить плотное уплотнение.

Одной рукой прижимая iPad, потяните присоску вверх, чтобы слегка отделить переднее стекло от задней крышки.

Поднимайте стекло только настолько, чтобы вставить монтажную лопатку — при большем подъёме вы рискуете разбить стекло.

Держа стекло присоской, вставьте острие монтажной лопатки в зазор между стеклом и корпусом iPad.

Не вставляйте лопатку глубже, чем чёрная рамка по краю дисплея. Слишком глубокое внедрение может повредить ЖК‑матрицу.

Оттяните пластиковый выступ присоски, чтобы разорвать вакуум и снять присоску с узла экрана.

Повторно разогрейте и примените нагреватель.

Осторожно: не перегревайте нагреватель в процессе ремонта. Всегда ждите не менее десяти минут перед повторным разогревом.

Дайте ему постоять несколько минут, чтобы повторно разогреть левый край iPad.

Поместите вторую монтажную лопатку рядом с первой и проведите лопаткой вниз вдоль кромки iPad, освобождая клей по ходу движения.

В оставшейся части процедуры, если вы встретите заметное сопротивление при проведении лопатки под стеклом, остановитесь и повторно нагрейте обрабатываемый участок. Принуждение лопаток может привести к трещинам стекла.

Продолжайте продвигать монтажную лопатку вниз по боковой стороне дисплея, чтобы освободить клей.

Если лопатка застряла в клее, «прокатите» её вдоль стороны iPad, продолжая освобождать клей.

Возьмите первую вставленную лопатку и сдвиньте её вверх в направлении верхнего угла iPad.

Если вы видите кончик лопатки сквозь переднее стекло, не паникуйте — просто немного подтяните лопатку наружу. Скорее всего всё будет в порядке, но по возможности избегайте этого, так как на передней части ЖК-дисплея может остаться клей, который трудно удалить.

Подогрейте iOpener и поместите его на верхний край iPad, над фронтальной камерой.

Будьте осторожны, чтобы не перегреть iOpener во время ремонта. Подождите не менее десяти минут перед повторным нагревом iOpener.

Если у вас гибкий iOpener, вы можете согнуть его, чтобы одновременно прогреть верхний левый угол и верхний край.

Проведите лопаткой вокруг верхнего левого угла iPad, чтобы отделить клей.

Проведите лопаткой вдоль верхнего края iPad, останавливаясь непосредственно перед камерой.

На третьем изображении показано расположение фронтальной камеры и её корпуса в iPad.

Избегайте прокатывания лопатки по фронтальной камере, так как вы можете размазать клей на объективе или повредить камеру. В следующих шагах описано, как лучше этого избежать.

Немного выньте лопатку и аккуратно проведите её самым кончиком по верхней части секции с фронтальной камерой на верхнем крае.

Оставьте лопатку в iPad немного дальше фронтальной камеры.

Возьмите вторую лопатку и вставьте её слева от камеры, там, где только что была первая лопатка. Проведите её обратно к углу, чтобы полностью перерезать оставшийся клей.

Оставьте вторую лопатку на месте, чтобы клей в углу не слипся снова при охлаждении.

Вставьте предыдущую лопатку глубже в iPad и сдвиньте её от камеры в направлении угла.

Оставьте три лопатки в углах iPad, чтобы предотвратить повторное склеивание передней панели.

Подогрейте iOpener и разместите его на оставшейся длинной стороне iPad — вдоль кнопок громкости и блокировки.

Проведите верхнюю правую лопатку вокруг угла, чтобы полностью освободить верхний край стекла.

Оставьте эту лопатку на месте, чтобы клей не слипся снова, и возьмите новую лопатку для следующего шага.

Вставьте новую лопатку и проведите её до середины правого края iPad, освобождая клей по ходу.

Продолжайте проводить лопатку вниз по правому краю iPad, освобождая клей.

Оставьте лопатки на месте и подогрейте iOpener снова.

Не забывайте не перегревать iOpener — не чаще, чем раз в десять минут.

Поместите разогретый iOpener на конец iPad с кнопкой «Домой» и оставьте на несколько минут, чтобы размягчить клей под стеклом.

Сдвиньте нижнюю левую лопатку в нижний левый угол, чтобы перерезать клей в этом углу.

Оставьте лопатку в углу. Не поддёргивайте глубже и не вытаскивайте лопатку из iPad.

Под нижней рамкой находится несколько важных компонентов, поэтому внимательно изучите третье изображение:

Антенны

Отверстие для кнопки «Домой»

Кабель дигитайзера

В следующих шагах будет указано, где следует поддевать, чтобы избежать повреждения этих компонентов. Применяйте нагрев и поддёвывайте только в указанных местах.

Оставьте лопатку из предыдущего шага на месте, чтобы клей не слипся снова.

С новой лопаткой аккуратно проводите по левой антенне, останавливаясь перед кнопкой «Домой».

Проводите лопаткой только от внешнего края к центру iPad. Не двигайте лопатку обратно к внешнему краю, так как это может повредить антенну.

Если нужно провести лопатку по нижней части несколько раз, удалите её и вставьте снова у внешнего края, затем проводите внутрь.

Оставьте лопатку на месте перед продолжением.

Вставьте наконечник последней медиатора рядом с медиатором из предыдущего шага и сдвиньте его под кнопку «Домой».

Остановитесь примерно в дюйме от правой стороны, чтобы не перерезать кабель дигитайзера.

Вставьте медиатор чуть глубже и продвигайте его обратно в направлении кнопки «Домой».

Опять же, убедитесь, что вы сдвигаете медиатор к центру iPad только когда он полностью вставлен; в противном случае вы можете повредить антенну под стеклом.

Подогрейте и снова приложите iOpener к верхней рамке iPad.

Будьте очень осторожны на этом этапе. Не торопитесь и убедитесь, что клей горячий и мягкий, и что вы прошли по всему клею открывающим медиатором. Не стесняйтесь остановиться и подогреть снова.

В верхней части iPad, напротив кнопки «Домой», у вас должен быть медиатор в каждом углу. Поверните медиаторы, чтобы слегка приподнять стекло, отделяя оставшийся клей по всем четырём краям.

Если вы почувствуете значительное сопротивление, прекратите кручение. Оставьте медиаторы на месте, подогрейте и снова приложите iOpener к проблемным зонам, затем снова пропустите медиатор через место, где застрял клей.

Поднимайте медленно и аккуратно, чтобы дополнительно отделить клей вдоль нижнего края.

Когда весь клей будет отделён, откройте переднее стекло как страницу книги и положите его на рабочую поверхность.

Если вы планируете повторно использовать переднюю панель при сборке, вам потребуется заменить клей для дисплея. Воспользуйтесь нашим руководством по нанесению клея для дисплея, чтобы заново нанести клей и запечатать устройство.

Корпус фронтальной камеры может прилипнуть к передней панели; оторвите корпус и снова расположите его над камерой для защиты.

Подденьте корпус камеры за один край, чтобы освободить его от клея, и снимите с передней панели.

Верните корпус фронтальной камеры в его гнездо в задней части корпуса.

Удалите следующие винты Phillips #00, которые закрепляют ЖК-дисплей:

Три винта 3,3 мм

Один винт 4,5 мм

Если какой-либо винт ЖК покрыт лентой, оторвите её пинцетом.

Не пытайтесь полностью снять ЖК-дисплей. Он всё ещё приклеен и соединён с iPad несколькими кабелями с конца у кнопки «Домой». Поднимается только конец у фронтальной камеры.

Вставьте плоский конец лопатки под ЖК-дисплей между ним и пластиной защиты ЖК и аккуратно приподнимите.

Будьте очень осторожны, чтобы лопатка не попала под пластину защиты. Она должна находиться между ЖК и защитой.

Даже небольшое изгибание ЖК может привести к его необратимому повреждению, поэтому будьте крайне осторожны при подъёме.

Вы можете попробовать эти альтернативные методы снятия, чтобы снизить риск растрескивания ЖК во время демонтажа:

Пропустите тонкую нить (например, зубную нить или леску) под дисплеем, начиная сверху и продвигаясь вниз

Используйте тонкую гибкую карточку или пластиковую купюру, чтобы разрезать клей, начиная сверху.

ЖК закреплён слабым клеем, который следует ослабить перед тем, как переворачивать ЖК вверх от пластины защиты.

Вставьте лопатку между ЖК и пластиной защиты ЖК и проведите ею к дальнему краю iPad.

Две широкие полосы ленты соединяют ЖК с динамиками.

Держите ЖК одной рукой, а заднюю часть корпуса iPad — другой.

Не пытайтесь полностью снять ЖК с iPad.

Аккуратно оттяните ЖК от динамиков, чтобы отделить ленту, стараясь не тянуть за кабель дигитайзера.

Не пытайтесь полностью снять ЖК-дисплей. Он всё ещё подключён к iPad несколькими кабелями у конца с кнопкой «Домой». Поднимайте только со стороны фронтальной камеры.

Переверните ЖК iPad как страницу книги, поднимая вблизи камеры и переворачивая его через конец с кнопкой «Домой» задней части корпуса.

Будьте осторожны и следите за кабелями ЖК, пока переворачиваете экран.

Положите ЖК на переднее стекло, чтобы получить доступ к кабелям дисплея.

Вставьте наконечник лопатки между ЖК и клеевыми фиксаторами, чтобы освободить дисплей.

Надавите аккуратно между каждым из двух клеевых фиксаторов; следите, чтобы не повредить близлежащие кабели.

Снимите семь винтов Phillips #00 длиной 1,8 мм с пластины защиты ЖК.

Используйте плоский конец лопатки, чтобы поддеть пластину защиты ЖК и вынуть её из iPad.

Снимите пластину защиты ЖК.

Удалите следующие винты Phillips #00 с кронштейна кабеля дисплея:

Один винт 2,7 мм

Два винта 1,4 мм

Снимите фиксатор кабеля дисплея с iPad.

Используйте острие лопатки, чтобы аккуратно приподнять разъём аккумулятора от его гнезда на плате.

Будьте крайне осторожны и приподнимайте только сам разъём аккумулятора, а не его гнездо. Если вы поддёте гнездо на плате, вы можете полностью сломать соединитель.

Обязательно приподнимите разъём аккумулятора перед выполнением любых других ремонтов внутри устройства.

Используйте плоский конец лопатки, чтобы приподнять разъём дисплея от его гнезда на плате.

Не поддевайте рядом расположенную крупную микросхему — вы можете её повредить. Аккуратно подденьте с боковой стороны разъёма, как показано.

Поднимите и снимите ЖК-экран с iPad.

Используйте плоский конец лопатки, чтобы поднять разъём шлейфа дигитайзера прямо вверх из его гнезда.

Будьте осторожны при подъёме разъёма — контакты в гнезде очень хрупкие и их легко повредить!

Просуньте лопатку под сторону батареи платы дигитайзера, чтобы начать отделение её от задней крышки.

Поднимите плату дигитайзера, чтобы освободить оставшийся клей.

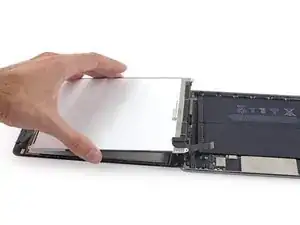

Поднимите и снимите переднюю панель с iPad.

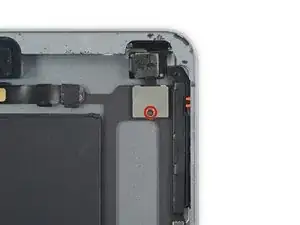

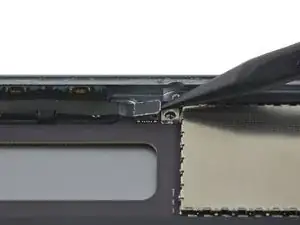

Удалите винт Phillips #00 длиной 1,4 мм, фиксирующий кронштейн шлейфа тыловой камеры.

Кронштейн шлейфа тыловой камеры защёлкнут на краю платы и его нельзя просто поднять прямо вверх.

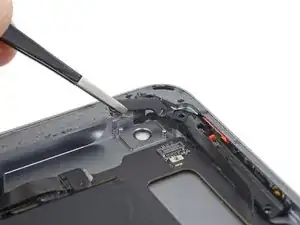

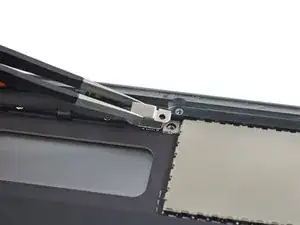

Возьмите кронштейн шлейфа тыловой камеры пинцетом и сдвиньте его в направлении тыловой камеры.

Поднимите кронштейн с платы.

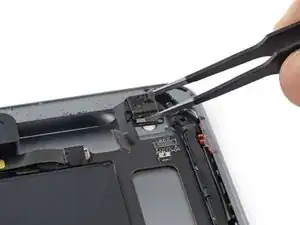

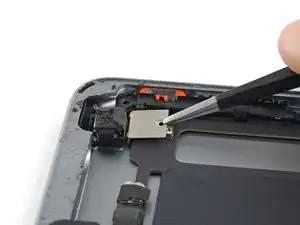

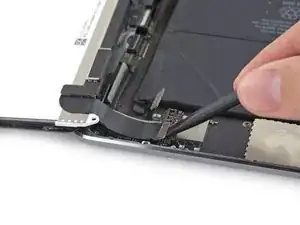

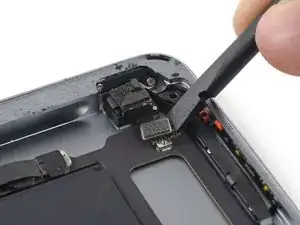

Используйте плоский конец лопатки, чтобы приподнять разъём тыловой камеры от его гнезда на плате.

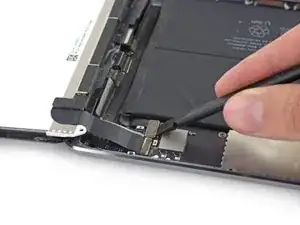

Аккуратно сдвиньте шлейф тыловой камеры влево, отводя его от платы.

Используйте пластикoвый инструмент для вскрытия, чтобы приподнять тыловую камеру с штырей, удерживающих её в задней крышке.

Удалите тыловую камеру из iPad.

Удалите винт Phillips #00 длиной 1,8 мм, фиксирующий кронштейн кабеля кнопок корпуса.

Снимите кронштейн кабеля кнопок корпуса с iPad.

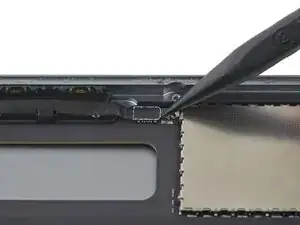

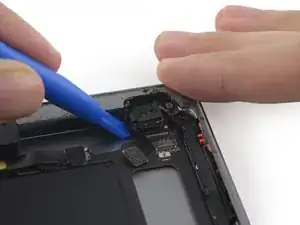

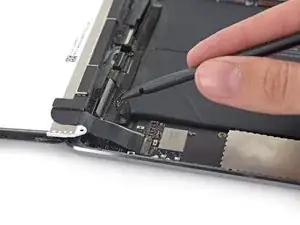

Используйте острие лопатки, чтобы поднять разъём кабеля кнопок корпуса прямо вверх из его гнезда на плате.

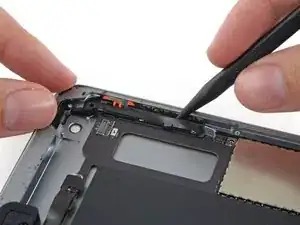

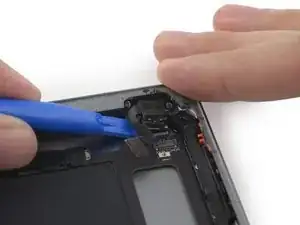

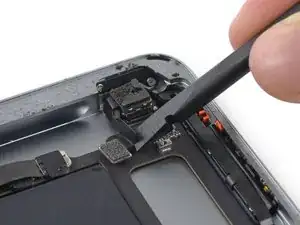

Используйте острие лопатки, чтобы отделить кабель кнопок корпуса от направляющей крепления кабеля кнопок.

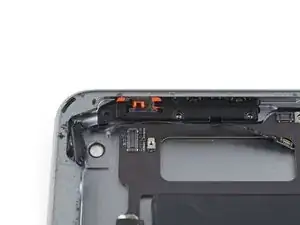

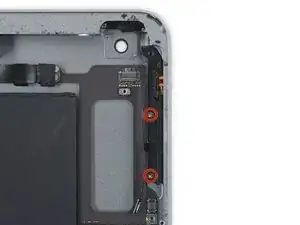

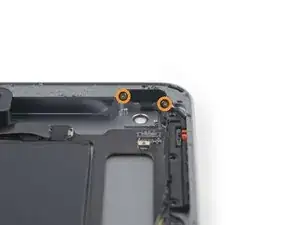

Удалите следующие винты Phillips #00 длиной 2,3 мм:

Два винта с направляющей крепления кабеля кнопок

Два винта с кронштейна кнопки питания

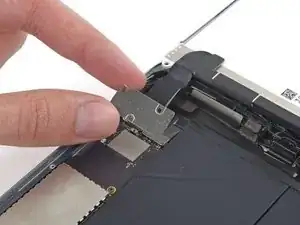

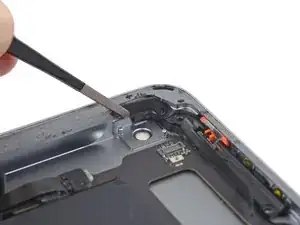

Отделите кронштейн кнопки питания от задней крышки пинцетом и отведите его в сторону.

Не пытайтесь полностью снять кронштейн или кабель кнопки питания с iPad — они всё ещё прикреплены к остальной сборке кабеля кнопок.

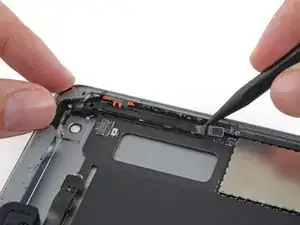

На этом этапе вы можете вдавить крышку кнопки питания в корпус и удалить её из iPad.

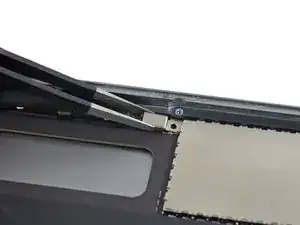

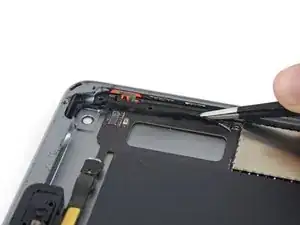

Пинцетом переверните переднюю часть кронштейна кнопок вверх, чтобы получить доступ к остальной ленте кабеля кнопок.

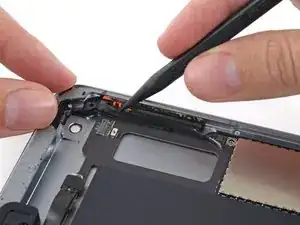

Не снимайте кронштейн полностью — он всё ещё прикреплён к ленте. Действуйте очень осторожно при перемещении кронштейна, чтобы не разорвать тонкие отростки ленты.

При сборке убедитесь, что переключатель блокировки/бесшумного режима правильно вставлен в выемку в кнопке блокировки/бесшумного режима.

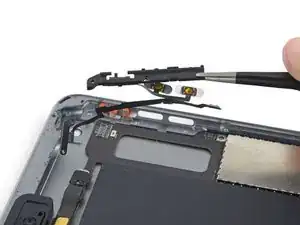

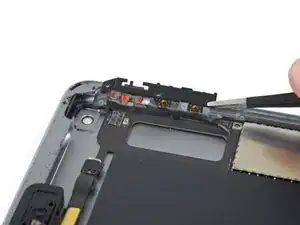

Осторожно поднимите узел кнопок и извлеките его из задней крышки.
