Замена передней панели iPad Mini 2 LTE

Рекомендуем очистить микроволновую печь перед началом: загрязнения на дне могут прилипнуть к iOpener.

Поместите iOpener в центр микроволновки.

Для микроволновок с каруселью: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда он едва терпим на ощупь.

В течение ремонта по мере остывания iOpener нагревайте в микроволновке дополнительно по тридцать секунд.

Не перегревайте iOpener во время ремонта. Перегрев может привести к разрыву. Не пытайтесь нагреть свыше 100˚C (212˚F).

Никогда не касайтесь iOpener, если он выглядит вздутым.

Если iOpener в середине все ещё слишком горячий, продолжайте использовать его, ожидая дополнительного остывания перед повторным нагревом. Правильно нагретый iOpener сохраняет тепло до 10 минут.

Достаньте iOpener из микроволновки, удерживая за один из двух плоских концов, чтобы избежать горячего центра.

iOpener будет очень горячим, поэтому будьте осторожны при обращении. При необходимости используйте прихватку.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду достаточным количеством воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите огонь.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Достаньте нагретый iOpener из горячей воды щипцами.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за концевые язычки.

iOpener готов к использованию! Если нужно подогреть снова, доведите воду до кипения, выключите огонь и поместите iOpener в воду на 2–3 минуты.

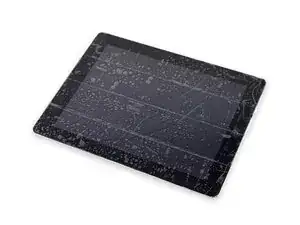

Если стекло дисплея треснуло, приклейте его скотчем, чтобы ограничить дальнейшее разрушение и предотвратить травмы при ремонте.

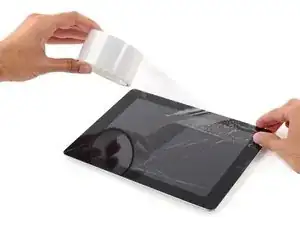

Наложите перекрывающиеся полосы прозрачной упаковочной ленты на дисплей iPad, пока вся лицевая часть не будет покрыта.

Это удержит осколки стекла и обеспечит структурную целостность при поддевании и подъёме дисплея.

По возможности следуйте остальной части руководства. Однако, если стекло уже сломано, оно, скорее всего, будет продолжать трескаться в процессе работы, и вам может понадобиться металлический инструмент для поддевания, чтобы вынуть стекло.

Наденьте защитные очки, чтобы защитить глаза, и будьте осторожны, чтобы не повредить LCD‑экран.

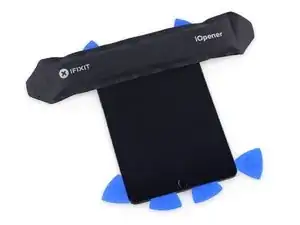

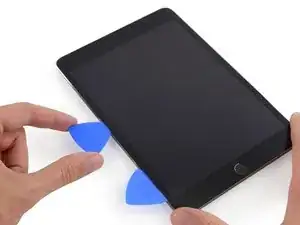

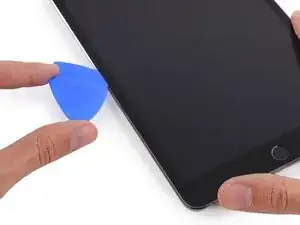

Удерживая за язычок, поместите нагретый iOpener на левую сторону iPad, слева от узла кнопки «Домой».

Оставьте iOpener на примерно пять минут, чтобы размягчился клей под стеклом.

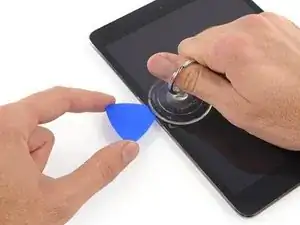

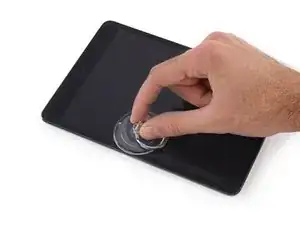

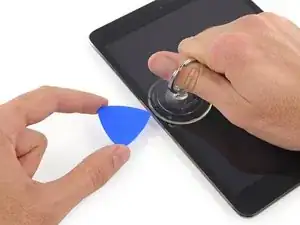

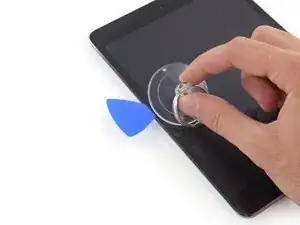

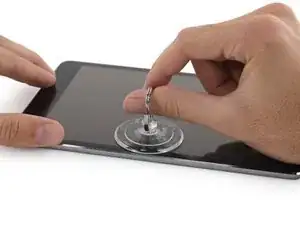

Аккуратно поместите присоску на нагретую сторону, примерно посередине.

Убедитесь, что присоска плотно прилегает к экрану для образования вакуума.

Держа iPad одной рукой, потяните присоску вверх, чтобы слегка отделить стекло передней панели от заднего корпуса.

Будьте осторожны и поднимайте стекло только настолько, чтобы вставить медиатор — слишком сильное поднятие может привести к трещинам в стекле.

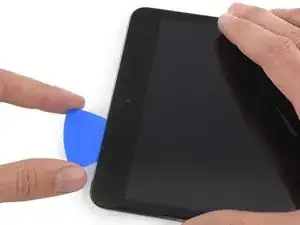

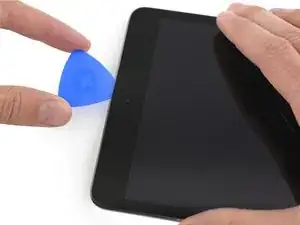

Удерживая стекло присоской, введите остриё медиатора в зазор между стеклом и корпусом iPad.

Не вводите медиатор глубже чёрной рамки по краю дисплея. Слишком глубокое введение может повредить LCD.

Оттяните пластиковый язычок присоски, чтобы снять вакуум и удалить присоску с узла дисплея.

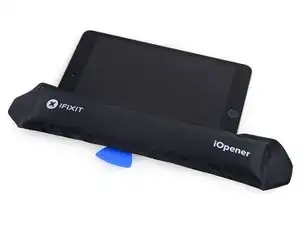

Повторно нагрейте и приложите iOpener.

Будьте осторожны, чтобы не перегреть iOpener во время ремонта. Всегда ждите по крайней мере десять минут перед повторным нагревом iOpener.

Дайте ему несколько минут, чтобы разогреть левый край iPad.

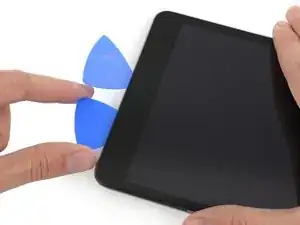

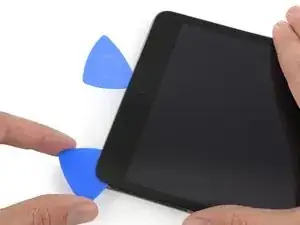

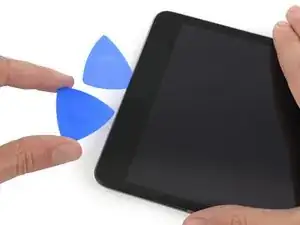

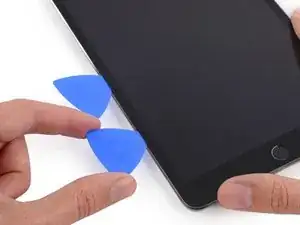

Поместите второй медиатор рядом с первым и проведите им вдоль края iPad, освобождая клей по ходу движения.

Если в дальнейшем при проведении медиаторов под стеклом вы ощущаете сильное сопротивление, остановитесь и повторно нагрейте обрабатываемый участок. Принудительное движение медиаторов может привести к трещинам в стекле.

Продолжайте перемещать медиатор вниз по стороне дисплея, освобождая клей.

Если медиатор застревает в клее, «прокатывайте» его вдоль стороны iPad, продолжая освобождать клей.

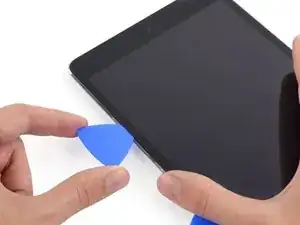

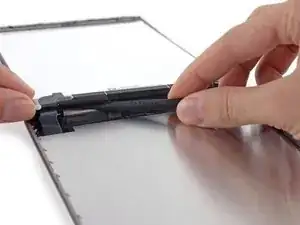

Возьмите первую лепёстковую пластиковую лопатку, которую Вы вставили, и сдвиньте её вверх к верхнему углу iPad.

Если Вы видите кончик лопатки через переднее стекло, не паникуйте — просто немного вытяните лопатку. Скорее всего, всё будет в порядке, но старайтесь избегать этого, так как клеевой состав может остаться на передней части ЖК‑экрана и его будет трудно очистить.

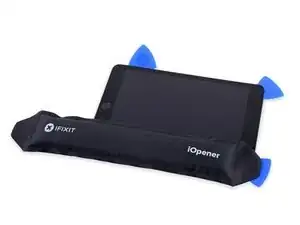

Повторно разогрейте iOpener и положите его на верхний край iPad, над фронтальной камерой.

Будьте осторожны, чтобы не перегреть iOpener во время ремонта. Подождите как минимум десять минут перед повторным разогревом iOpener.

Если у Вас гибкий iOpener, Вы можете согнуть его, чтобы одновременно прогреть верхний левый угол и верхний край.

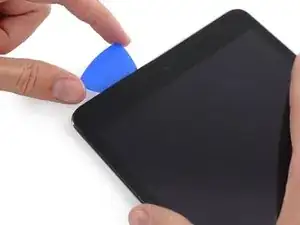

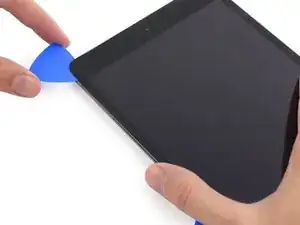

Проведите лопаткой вокруг верхнего левого угла iPad, чтобы разрезать клей.

Проведите лопатку вдоль верхнего края iPad, останавливаясь незадолго до камеры.

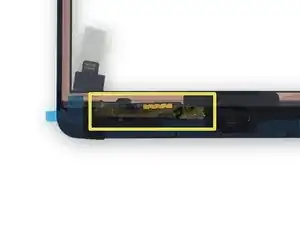

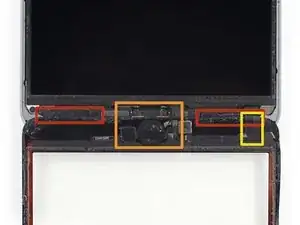

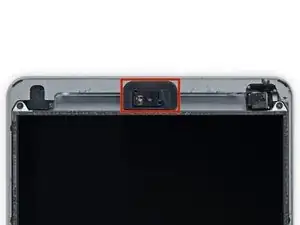

Третье изображение показывает, где расположены фронтальная камера и её корпус в iPad.

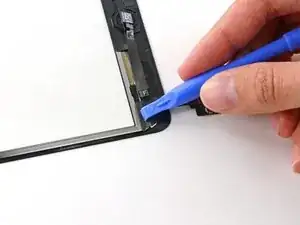

Избегайте проведения лопатки по поверхности фронтальной камеры, так как Вы можете размазать клей по линзе или повредить камеру. Последующие шаги покажут, как лучше всего не тревожить фронтальную камеру.

Немного выньте лопатку и аккуратно проведите её самым кончиком вдоль верхней части области фронтальной камеры.

Оставьте лопатку в iPad чуть дальше передней камеры.

Возьмите вторую лопатку и вставьте её слева от камеры, там, где только что была первая лопатка. Проведите её назад к углу, чтобы полностью разрезать оставшийся клей.

Оставьте вторую лопатку на месте, чтобы клей в углу не слипся вновь по мере остывания.

Вставьте предыдущую лопатку глубже в iPad и сдвиньте её от камеры в сторону угла.

Будьте очень осторожны с маленьким антенным кабелем рядом с верхним правым углом. Сдвигайте лопатку только от камеры — при движении в противоположном направлении Вы можете случайно порвать антенный кабель.

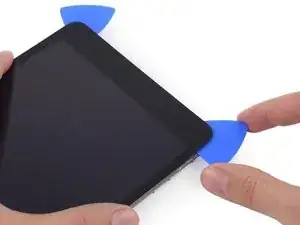

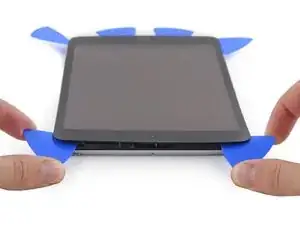

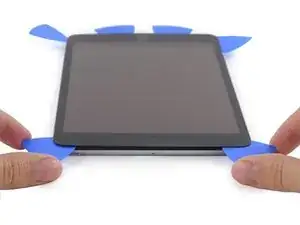

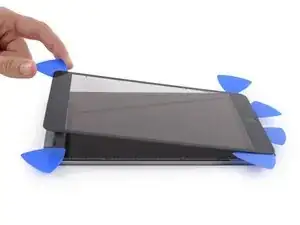

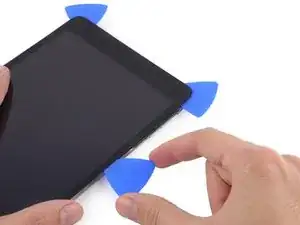

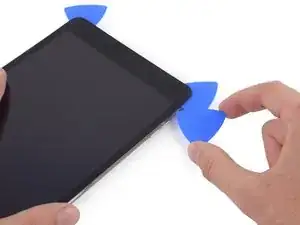

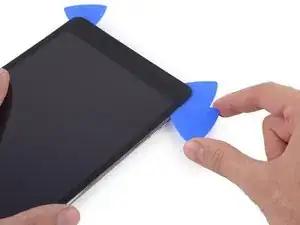

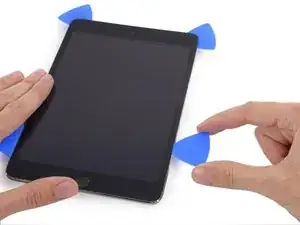

Оставьте три лопатки в углах iPad, чтобы предотвратить повторное склеивание передней панели.

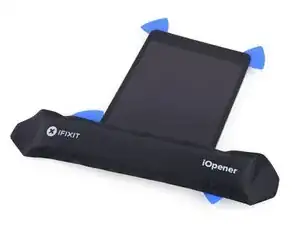

Повторно разогрейте iOpener и положите его на оставшуюся длинную сторону iPad — вдоль кнопок громкости и блокировки.

Проведите верхнюю правую лопатку вокруг угла, чтобы полностью освободить верхний край стекла.

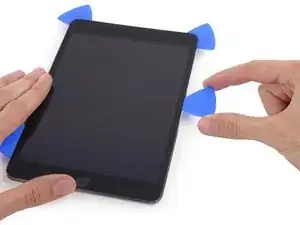

Оставьте эту лопатку на месте, чтобы клей не слипся снова, и возьмите новую лопатку для следующего шага.

Вставьте новую лопатку и проведите её до середины правого края iPad, освобождая клей по ходу движения.

Продолжайте проводить лопатку вниз по правому краю iPad, освобождая клей.

Оставьте лопатки на местах и повторно разогрейте iOpener.

Помните, не перегревайте iOpener — не чаще, чем раз в десять минут.

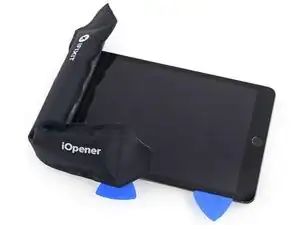

Положите разогретый iOpener на сторону с кнопкой «Домой» и оставьте на несколько минут, чтобы смягчить клей под стеклом.

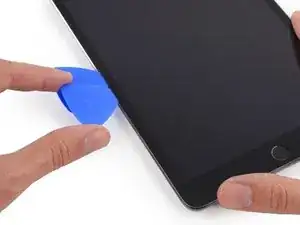

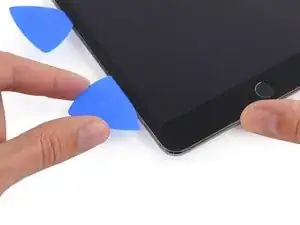

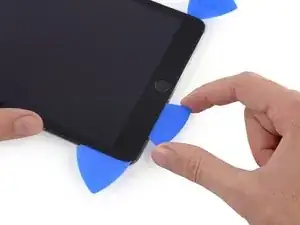

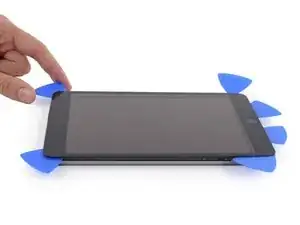

Сдвиньте нижнюю левую лопатку к нижнему левому углу, чтобы разрезать клей в этом углу.

Оставьте лопатку в углу. Не поддевайте дальше и не вынимайте лопатку из iPad.

Под нижней рамкой находится достаточно много уязвимых элементов, внимательно изучите третье изображение:

Антенны

Отверстие кнопки «Домой»

Шлейф дигитайзера

Последующие шаги укажут, где поддевать, чтобы избежать повреждения этих компонентов. Нагревайте и поддевате́ только там, где указано.

Оставьте лопатку из предыдущего шага на месте, чтобы клей не слипся вновь.

Новой лопаткой аккуратно прорежьте по левой антенне, останавливаясь перед кнопкой «Домой».

Проводите лопатку только от внешнего края к центру iPad. Не двигайте лопатку обратно к внешнему краю, так как такое движение может повредить антенну.

Если необходимо провести лопатку по нижней части несколько раз, выньте её и повторно вставьте у внешнего края, затем сдвигайте внутрь.

Оставьте лопатку на месте перед переходом к следующему шагу.

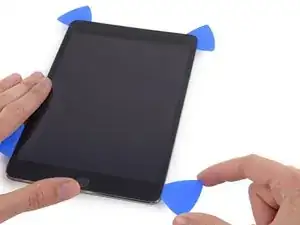

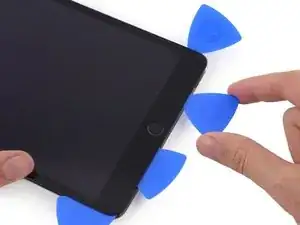

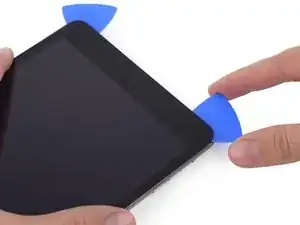

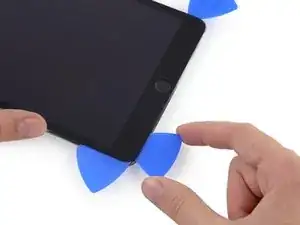

Вставьте кончик последней медиаторной лопатки рядом с лопаткой из предыдущего шага и сдвиньте её под кнопку «Домой».

Остановитесь примерно в дюйме от правой стороны, чтобы не повредить кабель цифроотметчика.

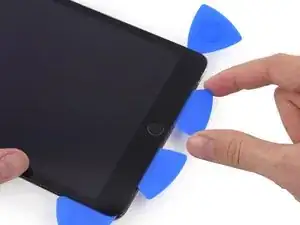

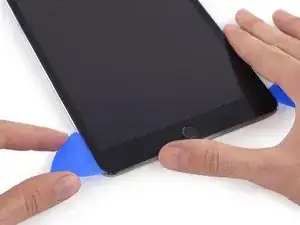

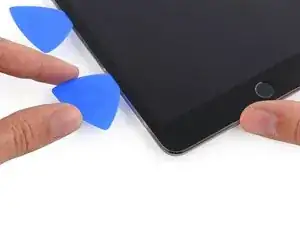

Вставьте лопатку немного глубже и подведите её к кнопке «Домой».

Опять же, убедитесь, что лопатку вы двигаете к центру iPad только когда она полностью вставлена; в противном случае вы можете повредить антенну под стеклом.

Повторно разогрейте и приложите iOpener к верхней рамке iPad.

Будьте очень осторожны на этом этапе. Работайте медленно и убедитесь, что клей горячий и мягкий, и что вы прошли по всей длине клея открывающей лопаткой. Не стесняйтесь остановиться и снова разогреть.

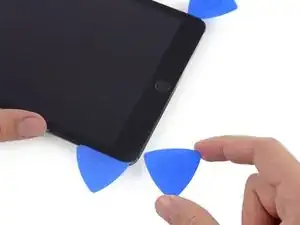

В верхней части iPad, напротив кнопки «Домой», у вас должна быть лопатка, зажатая в каждом углу. Поверните лопатки, чтобы слегка приподнять стекло, отделяя последние участки клея по всем четырём краям.

Если вы столкнётесь со значительным сопротивлением, прекратите скручивание. Оставьте лопатки на месте, разогрейте и снова приложите iOpener к проблемным участкам, затем ещё раз проведите лопаткой по застрявшему месту.

Медленно и аккуратно приподнимайте, чтобы дальше отделить клей вдоль нижнего края.

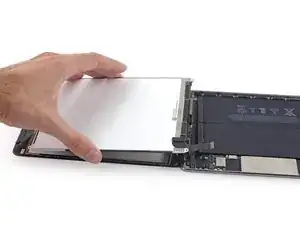

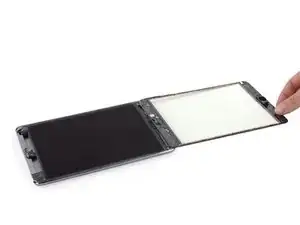

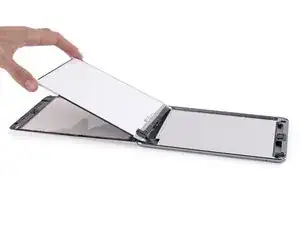

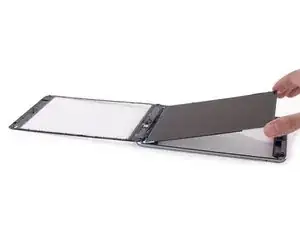

Когда весь клей будет отделён, откройте переднее стекло как страницу книги и положите его на рабочую поверхность.

Если вы планируете повторно использовать сборку передней панели, вам потребуется заменить клей для дисплея. Используйте наше руководство по нанесению клея для дисплея, чтобы заново нанести клей и снова запечатать устройство.

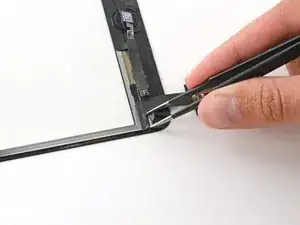

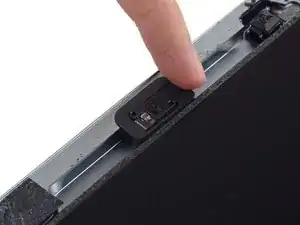

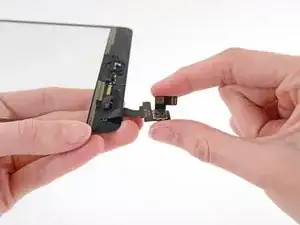

Корпус фронтальной камеры может приклеиться к передней панели; оторвите корпус и верните его над камерой для защиты.

Подденьте корпус камеры по одному краю, чтобы освободить его от клея, и снимите с передней панели.

Верните корпус фронтальной камеры на его посадочное место в задней части корпуса.

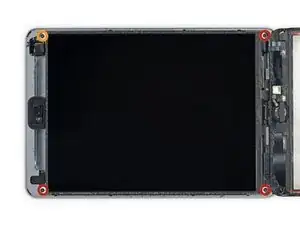

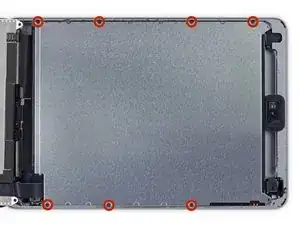

Удалите следующие винты Phillips #00, фиксирующие ЖК-дисплей:

Три винта по 3,3 мм

Один винт 4,5 мм

Если какой-либо винт ЖК закрыт лентой, подденьте её пинцетом.

Не пытайтесь полностью снимать ЖК-дисплей. Он всё ещё соединён с iPad несколькими шлейфами у конца с кнопкой «Домой». Поднимайте только со стороны фронтальной камеры.

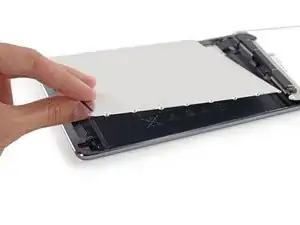

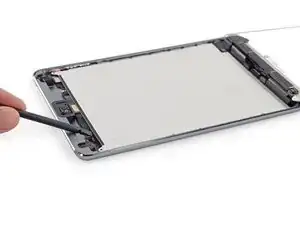

Вставьте плоский конец лопатки под ЖК-дисплей между ним и защитной пластиной ЖК и аккуратно приподнимите.

Будьте очень осторожны, чтобы не поддеть лопаткой защитную пластину. Лопатка должна быть между ЖК и пластиной защиты.

Даже небольшое изгибание ЖК-дисплея может привести к его необратимому повреждению, поэтому будьте предельно осторожны при подъёме.

ЖК закреплён слабо клеем, который следует ослабить перед тем, как откинуть ЖК от защитной пластины.

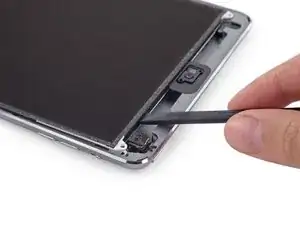

Вставьте лопатку между ЖК и защитной пластиной и проведите ею к дальнему краю iPad.

Две широкие полосы ленты соединяют ЖК с динамиками.

Держите ЖК одной рукой, а заднюю часть корпуса iPad — другой.

Не пытайтесь полностью снять ЖК с iPad.

Аккуратно потяните ЖК от динамиков, чтобы разъединить ленту, следя за тем, чтобы не тянуть за шлейф цифроотметчика.

Не пытайтесь полностью снять ЖК-дисплей. Он всё ещё соединён с iPad несколькими шлейфами у конца с кнопкой «Домой». Поднимайте только со стороны фронтальной камеры.

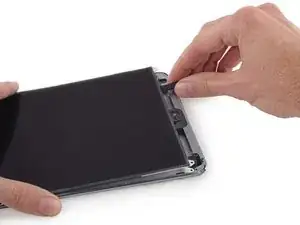

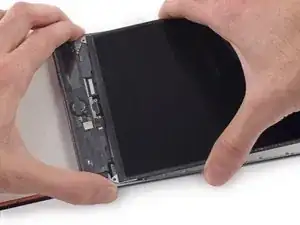

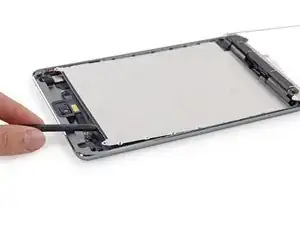

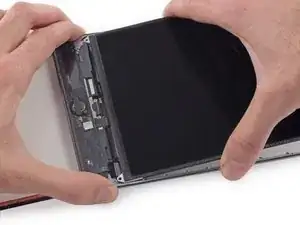

Переверните ЖК iPad как страницу книги, приподнимая возле камеры и переворачивая его через конец с кнопкой «Домой» задней части корпуса.

Будьте осторожны и следите за шлейфами ЖК при переворачивании дисплея.

Положите ЖК на переднее стекло, чтобы получить доступ к кабелям дисплея.

Просуньте кончик лопатки между ЖК и клейкими вкладками, чтобы освободить дисплей.

Аккуратно нажимайте между каждой из двух клейких вкладок; будьте внимательны, чтобы не повредить соседние шлейфы.

Удалите семь винтов Phillips #00 длиной 1,8 мм с защитной пластины ЖК.

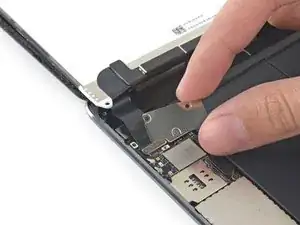

Используйте плоский конец лопатки, чтобы поддеть защитную пластину ЖК и вынуть её из iPad.

Снимите защитную пластину ЖК.

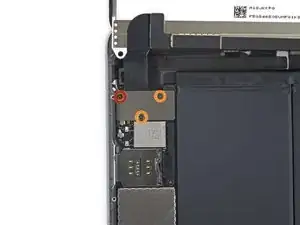

Удалите следующие винты Phillips #00 с кронштейна кабеля дисплея:

Один винт 2,7 мм

Два винта 1,4 мм

Снимите кронштейн кабеля дисплея с iPad.

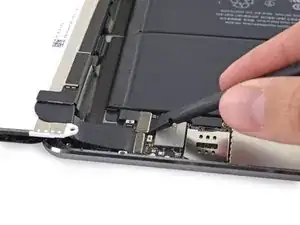

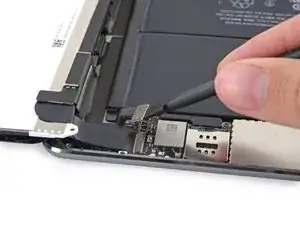

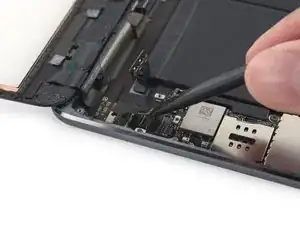

Используйте плоский наконечник медиатора, чтобы слегка приподнять разъем аккумулятора от его гнезда на плате.

Будьте очень осторожны и подденьте только разъем аккумулятора, а не само гнездо. Если вы поддёте гнездо на плате, вы можете полностью сломать разъем.

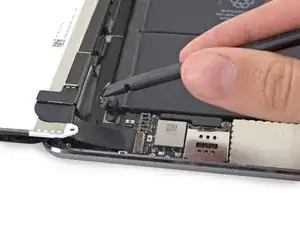

Используйте медиатор, чтобы приподнять разъем дисплея от его гнезда на плате.

Не поддёргивайте рядом расположенный крупный интегральный компонент, иначе вы можете его повредить. Аккуратно подденьте сбоку от разъема, как показано.

Поднимите и снимите дисплей с iPad Mini.

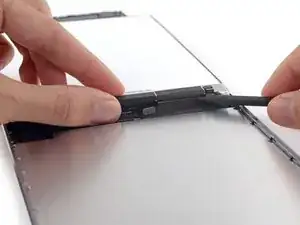

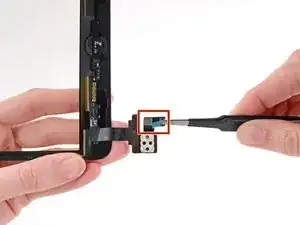

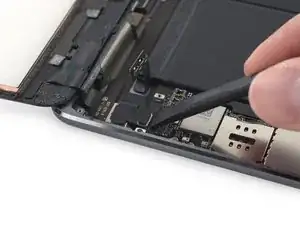

Используйте плоский конец медиатора, чтобы поднять разъем шлейфа дигитайзера прямо вверх от его гнезда.

Просуньте медиатор под сторону дигитайзерной платы, примыкающую к аккумулятору, чтобы начать отделение от задней крышки.

Поднимите дигитайзерную плату, чтобы освободить остатки клея.

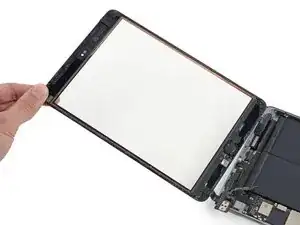

Поднимите и снимите переднюю панель с iPad.

Ваша запасная панель может поставляться с этим шлейфом, уже приклеенным.

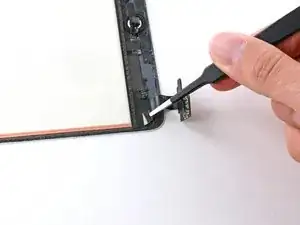

На запасной передней панели снимите небольшой кусочек защитной клеевой подложки с шлейфа дигитайзера.

Сложите шлейф дигитайзера обратно на себя и плотно прижмите, чтобы закрепить клей.

Это хорошее время включить iPad и проверить все функции перед тем, как закрепить дисплей на месте. Обязательно полностью выключите iPad прежде, чем продолжить.

Если вы устанавливаете новый модуль передней панели, ему может потребоваться следующая подготовка:

Снимите большую прозрачную пластиковую плёнку с внутренней стороны стекла.

Снимите любые синие пластиковые защитные покрытия с клея по периметру модуля передней панели.

После снятия эти клеевые полосы будут обнажены. Не удаляйте защитные покрытия до тех пор, пока не будете готовы установить модуль передней панели.

Не снимайте медные покрытия в обозначенной области, например жёлтую каптон-ленту или чёрную изоленту.

Убедитесь, что стеклянная панель не содержит отпечатков пальцев и загрязнений перед установкой на устройство.

Перед установкой новой передней панели вам нужно перенести магниты уменной крышки со СТАРОЙ передней панели на новую.

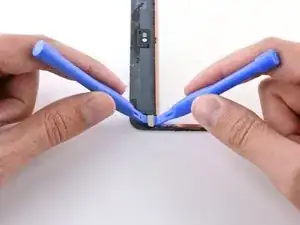

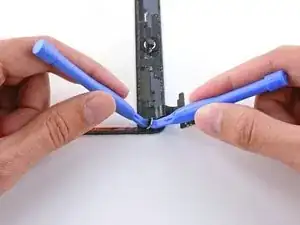

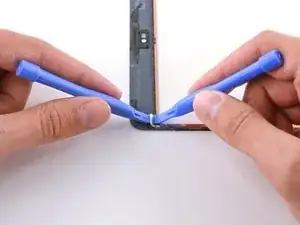

Разместите край пластикового инструмента для вскрытия с каждой стороны магнита около верхнего левого угла модуля передней панели.

Аккуратно подденьте правым пластиковым инструментом край под магнит.

Удерживайте правый пластиковый инструмент в этом положении.

Подденьте левым пластиковым инструментом край под магнит и одновременно подприте и сдвиньте его в направлении правого инструмента.

Потребуется некоторое усилие, так как магнит уменной крышки закреплён сильным клеем.

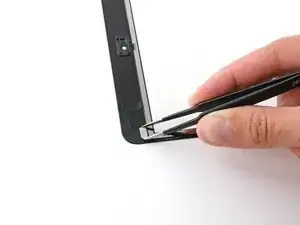

При необходимости используйте пинцет, чтобы частично отодрать кусочек ленты, покрывающий магнит уменной крышки внизу слева модуля передней панели.

Используйте описанную выше процедуру, чтобы снять магнит уменной крышки в нижнем левом углу модуля передней панели.

На этом шаге вы будете переносить магниты уменной крышки на НОВЫЙ модуль передней панели.

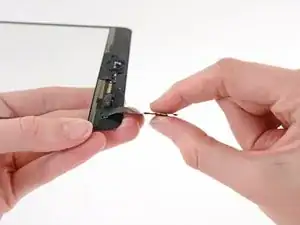

Используйте пинцет, чтобы аккуратно разместить верхний левый магнит уменной крышки на месте.

Повторите процедуру для нижнего левого магнита уменной крышки.

При необходимости используйте край пластикового инструмента для вскрытия, чтобы разгладить кусочек ленты, приклеенный к нижнему левому магниту уменной крышки.
