Замена задней камеры iPad Mini Wi‑Fi

Рекомендуем перед продолжением очистить микроволновую печь, так как грязь на её дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновки.

Для микроволновых печей с вращающейся платформой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Нагрейте iOpener в микроволновке в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда он едва слишком горяч, чтобы его трогать.

В процессе ремонта по мере остывания iOpener повторно нагревайте в микроволновке дополнительно по тридцать секунд за раз.

Осторожно: не перегревайте iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он выглядит вздутым.

Если iOpener в центре всё ещё слишком горячий, продолжайте работать, ожидая его дополнительного охлаждения перед повторным нагревом. Правильно нагретый iOpener остаётся тёплым до 10 минут.

Достаньте iOpener из микроволновки, удерживая его за один из двух плоских концов, чтобы избежать горячего центра.

iOpener будет очень горячим, поэтому будьте осторожны при обращении с ним. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду водой так, чтобы iOpener полностью погрузился.

Доведите воду до кипения. Выключите нагрев.

Положите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Выньте нагретый iOpener из горячей воды щипцами.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за торцевые язычки.

iOpener готов к использованию. Если необходимо повторно нагреть iOpener, доведите воду до кипения, выключите нагрев и поместите iOpener в воду на 2–3 минуты.

Если стекло дисплея треснуло, зафиксируйте дальнейшее разрушение и предотвратите травмы, заклеив стекло.

Наклейте перекрывающиеся полосы прозрачной упаковочной ленты на дисплей iPad до полного покрытия фронтальной части.

Это удержит осколки стекла и придаст конструктивную прочность при поддевании и подъёме дисплея.

Следуйте остальной части руководства как указано. Однако после того как стекло разбито, оно, вероятно, будет продолжать трескаться в процессе работы, и возможно потребуется металлический инструмент для поддевания, чтобы вытащить стекло.

Наденьте защитные очки, чтобы защитить глаза, и будьте осторожны, чтобы не повредить ЖК‑панель.

Держа за язычок, поместите нагретый iOpener на левую сторону iPad, слева от узла кнопки «Домой».

Оставьте iOpener на месте приблизительно на пять минут, чтобы клей под стеклом размягчился.

Аккуратно разместите присоску примерно посередине нагретой стороны.

Убедитесь, что присоска полностью плоско прилегает к экрану для плотного уплотнения.

Одной рукой прижмите iPad вниз, а другой тяните присоску вверх, чтобы слегка отделить переднее стекло от задней крышки.

Осторожно: поднимайте стекло только настолько, чтобы вставить инструмент для вскрытия — большее усилие может привести к трещинам.

Удерживая стекло присоской, вставьте наконечник инструмента для вскрытия в зазор между стеклом и корпусом iPad.

Не вставляйте инструмент глубже чёрной рамки по бокам дисплея. Слишком глубокое втыкание может повредить ЖК‑панель.

Оттяните пластиковый наконечник присоски, чтобы нарушить вакуум и снять присоску с сборки дисплея.

Повторно разогрейте и приложите iOpener.

Осторожно: не перегревайте iOpener в процессе ремонта. Всегда ждите как минимум десять минут перед повторным нагревом iOpener.

Дайте ему постоять несколько минут, чтобы разогреть левый край iPad.

Поместите второй инструмент для вскрытия рядом с первым и проведите им вдоль края iPad, освобождая клей по ходу движения.

Если при дальнейшем ходе процедуры вы встретите значительное сопротивление при сдвиге инструментов под стеклом, остановитесь и локально разогрейте участок. Принудительное движение инструментов может привести к трещинам в стекле.

Продолжайте перемещать инструмент вдоль стороны дисплея, чтобы освободить клей.

Если инструмент застрял в клее, «прокатите» инструмент вдоль стороны iPad, продолжая освобождать клей.

Возьмите первую вставленную лопатку и сдвиньте её вверх к верхнему углу iPad.

Если вы видите кончик лопатки для поддёма через переднее стекло, не паникуйте — просто вытяните лопатку чуть-чуть. Скорее всего всё будет в порядке, но старайтесь избегать этого, так как это может оставить клей на передней поверхности ЖК-экрана, который трудно очистить.

Разогрейте iOpener и поместите его на верхний край iPad, над фронтальной камерой.

Будьте осторожны, чтобы не перегреть iOpener в процессе ремонта. Подождите как минимум десять минут перед повторным разогревом iOpener.

Если у вас гибкий iOpener, вы можете согнуть его, чтобы одновременно нагреть верхний левый угол и верхний край.

Проведите лопатку вокруг верхнего левого угла iPad, чтобы разрезать клей.

Проведите лопатку вдоль верхнего края iPad, останавливаясь непосредственно перед камерой.

На третьем изображении показано расположение фронтальной камеры и её корпуса в iPad.

Избегайте проведения лопатки по поверхности фронтальной камеры, так как вы можете размазать клей по объективу или повредить камеру. В следующих шагах объясняется, как лучше обойтись с фронтальной камерой.

Немного вытяните лопатку и аккуратно проведите её самым кончиком по верхней части секции фронтальной камеры.

Оставьте лопатку в iPad немного за фронтальной камерой.

Возьмите вторую лопатку и вставьте её слева от камеры, там, где только что была первая. Проведите её назад к углу, чтобы полностью разрезать оставшийся клей.

Оставьте вторую лопатку на месте, чтобы клей в углу не слипся повторно по мере остывания.

Вставьте предыдущую лопатку глубже в iPad и сдвиньте её от камеры в сторону угла.

Оставьте три лопатки в углах iPad, чтобы клей передней панели не склеился снова.

Разогрейте iOpener и поместите его на оставшуюся длинную сторону iPad — вдоль кнопок громкости и блокировки.

Проведите верхнюю правую лопатку вокруг угла, чтобы полностью отцепить верхний край стекла.

Оставьте эту лопатку на месте, чтобы клей не склеился снова, и возьмите новую лопатку для следующего шага.

Вставьте новую лопатку и проведите её к середине правого края iPad, освобождая клей по ходу движения.

Продолжайте проводить лопатку вниз по правому краю iPad, освобождая клей.

Оставьте лопатки на местах и разогрейте iOpener снова.

Помните, не перегревайте iOpener — не чаще, чем раз в десять минут.

Поставьте разогретый iOpener на сторону iPad с кнопкой «Домой» и оставьте на пару минут, чтобы смягчить клей под стеклом.

Сдвиньте нижнюю левую лопатку в нижний левый угол, чтобы перерезать клей в этом углу.

Оставьте лопатку в углу. Не поддёргивайте дальше и не извлекайте лопатку из iPad.

Под нижней рамкой находится несколько важных элементов, поэтому внимательно изучите третье изображение:

Антенны

Отверстие для кнопки «Домой»

Кабель дигитайзера

В следующих шагах будет указано, где поддевать, чтобы не повредить эти компоненты. Применяйте нагрев и поддевание только там, где указано.

Оставьте лопатку из предыдущего шага на месте, чтобы клей не слипся снова.

Новой лопаткой аккуратно проведите над левой антенной, останавливаясь перед кнопкой «Домой».

Проводите лопатку только от внешнего края к центру iPad. Не двигайте лопатку обратно к внешнему краю — движение в этом направлении может повредить антенну.

Если потребуется провести лопатку по нижнему участку более одного раза, извлеките её и вставьте снова у внешнего края, а затем проведите внутрь.

Оставьте лопатку на месте перед переходом к следующему шагу.

Вставьте наконечник последней медиаторной лопатки рядом с лопаткой из предыдущего шага и проведите её под кнопку «Домой».

Остановитесь примерно за дюйм от правой стороны, чтобы не повредить кабель дигитайзера.

Вставьте лопатку немного глубже и проведите её обратно к кнопке «Домой».

Снова убедитесь, что вы двигаете лопатку к центру iPad только когда она полностью вставлена; в противном случае вы можете повредить антенну под стеклом.

Подогрейте и снова приложите iOpener к верхнему ободку iPad.

Будьте очень осторожны на этом этапе. Действуйте медленно и убедитесь, что клей тёплый и мягкий, и что вы прошли по всему клею открывающей лопаткой. Не стесняйтесь остановиться и подогреть ещё раз.

На верхней части iPad, напротив кнопки «Домой», у вас должна быть лопатка, застрявшая в каждом углу. Поверните лопатки, чтобы слегка приподнять стекло, отделяя последние участки клея по всем четырём краям.

Если вы встретите значительное сопротивление, прекратите вращение. Оставьте лопатки на месте, подогрейте и снова приложите iOpener к проблемным участкам и ещё раз проведите лопаткой через место прилипания.

Поднимайте медленно и аккуратно, чтобы дальше отделять клей вдоль нижнего края.

Как только весь клей будет отделён, откройте переднее стекло как страницу книги и положите его на рабочую поверхность.

Если вы планируете повторно использовать сборку передней панели при сборке, вам понадобится заменить клей для дисплея. Используйте наше руководство по нанесению клея для дисплея, чтобы повторно нанести клей и герметизировать устройство.

Корпус фронтальной камеры может прилипнуть к передней панели; подденьте корпус и установите его обратно над камерой для защиты.

Поднимите корпус камеры на одном краю, чтобы освободить его от клея, и снимите с передней панели.

Верните корпус фронтальной камеры в выемку в задней крышке.

Маленькие кусочки пенопластовой ленты закрывают верхний и нижний правые винты, фиксирующие ЖК-дисплей к задней крышке.

Используйте пинцет, чтобы поддеть и снять прямоугольный кусочек пенопластовой ленты, закрывающий верхний правый винт ЖК-дисплея.

Снимите треугольную ленту, закрывающую нижний правый винт ЖК-дисплея.

Верхний левый винт ЖК-дисплея может быть закрыт клейкой лентой от передней панели.

Если лента присутствует, используйте плоский конец медиатора, чтобы поддеть ленту и отвести её, оголив винт ЖК-дисплея под ней.

Удалите четыре винта Phillips #000 длиной 3,9 мм, фиксирующие ЖК-дисплей к задней крышке.

Используйте пинцет, чтобы поддеть маленький кусочек ленты, соединяющий рамку ЖК-дисплея с правым динамиком, и снять его.

Тонкая полоска пенопластовой ленты на рамке ЖК-дисплея закрывает кусок ленты, соединяющий ЖК-дисплей с панелью под ним. Для продолжения вам придётся разорвать и отодвинуть часть пенопластовой ленты, чтобы обнажить спрятанную ленту.

Используйте пару тонких пинцетов, чтобы приподнять верхнюю часть пенопластовой ленты вокруг ЖК-дисплея.

Будьте осторожны, не касайтесь ЖК-дисплея пинцетом, чтобы не повредить экран.

С помощью пинцета отогните пенопластовую ленту, чтобы обнажить верхнюю часть ЖК-дисплея.

Вставьте наконечник медиатора между рамкой ЖК-дисплея и лентой в верхней части ЖК-дисплея.

Проведите медиатором вдоль зазора между рамкой ЖК-дисплея и лентой, отделяя ленту от рамки ЖК-дисплея.

ЖК-дисплей приклеен к металлической защитной пластине сзади вдоль верхнего, левого и правого краёв. Для безопасного ослабления этого клея вы будете использовать медиатор, чтобы сдвинуть ЖК-дисплей на несколько миллиметров влево и вправо несколько раз.

Вставьте медиатор в зазор между ЖК-дисплеем и задней крышкой, возле верхней части левой стороны ЖК-дисплея.

Слегка согните медиатор от iPad, чтобы расширить зазор между ЖК-дисплеем и задней крышкой.

Вставьте медиатор в ещё три места вдоль левой стороны ЖК-дисплея и согните его в каждом месте, чтобы сдвинуть ЖК-дисплей вправо относительно задней крышки.

Теперь перейдите к правой стороне ЖК-дисплея и подденьте медиатором в нескольких местах вдоль стороны, чтобы сдвинуть ЖК-дисплей влево.

Повторите этот и предыдущий шаг несколько раз, пока ЖК-дисплей не станет легко перемещаться влево и вправо.

В следующих шагах Вы будете вводить лопатку между ЖК‑дисплеем и металлической задней плитой, чтобы полностью отделить ЖК‑панель от крепящего её клея.

Вставьте плоский конец лопатки между рамкой ЖК‑дисплея и металлической задней плитой.

Убедитесь, что лопатка находится между рамкой ЖК‑дисплея и задней пластиной, а не под пластиной. Поддевание пластины повредит её, так как она прикручена к задней крышке под ЖК‑панелью.

Начиная с верхнего правого угла устройства, проведите лопаткой между рамкой ЖК‑дисплея и металлической задней платой — по мере продвижения клей будет разделяться.

Цель — отделить клей, а не поднимать ЖК‑панель, поэтому держите заострённый наконечник лопатки как можно ниже, чтобы не выгнуть ЖК‑дисплей.

Если при вводе лопатки угол ЖК‑панели выгибается вверх, повторите операции с медиатором, чтобы дополнительно ослабить клей.

Повторите описанную процедуру вдоль верхней части ЖК‑дисплея.

Вставьте плоский конец лопатки между рамкой ЖК‑дисплея и металлической задней платой и аккуратно проведите лопаткой по верхней части устройства, отделяя клей.

Продолжите по левой стороне ЖК‑дисплея: вставьте плоский конец лопатки между ЖК‑панелью и защитной пластиной и введите лопатку как можно глубже.

На этом этапе ЖК‑панель должна отойти от клея. Если это не так, повторно вставьте лопатку с правой стороны или сверху, чтобы полностью освободить ЖК‑дисплей.

Поднимите ЖК‑дисплей на пару сантиметров от задней крышки, чтобы убедиться, что он освобождён от клея.

Две широкие полосы скотча соединяют ЖК‑дисплей со динамиками.

Держите ЖК‑дисплей одной рукой и вставьте плоский конец лопатки в зазор между этой лентой и левым динамиком.

Осторожно оттяните ЖК‑панель от динамиков, одновременно поворачивая лопатку наружу, чтобы отделить ленту от динамика.

Вставьте плоский конец лопатки в зазор между правым динамиком и лентой ЖК‑дисплея.

Потянув ЖК‑панель от динамиков, разверните лопатку наружу, расширяя зазор и освобождая ленту от динамика.

Переверните ЖК‑дисплей и положите его на стекло передней панели.

Не пытайтесь полностью извлечь ЖК‑панель из iPad, она всё ещё соединена кабелем данных.

Снимите следующие винты, закрепляющие защитную пластину ЖК‑дисплея на задней крышке iPad:

Два винта Phillips #00 длиной 2.6 мм

Тринадцать винтов Phillips #00 длиной 1.7 мм

Ещё один винт Phillips #00 длиной 1.7 мм на некоторых устройствах.

Вставьте плоский конец лопатки под центр защитной пластины ЖК‑дисплея с нижнего торца iPad.

Подденьте лопаткой, чтобы освободить пластину от боковин задней крышки.

Снимите защитную пластину ЖК‑дисплея с iPad.

Снимите три винта Phillips #00 длиной 1.3 мм, фиксирующие экранную защиту разъёма на плате.

Не заменяйте эти три винта другими винтами, особенно винтами, которыми закреплялась защитная пластина ЖК‑дисплея на задней крышке iPad. Любые немного более длинные винты могут сорвать резьбу и привести к неисправимому повреждению платы.

Используйте пинцет, чтобы захватить и снять защитную крышку разъёма с iPad.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно поддеть разъём аккумулятора и приподнять его из гнезда на плате.

Будьте очень осторожны и подденьте только разъём аккумулятора, а не само гнездо. Если поддеть гнездо на плате, вы можете полностью сломать разъём.

Используйте пластиковый инструмент для вскрытия, чтобы отжать разъём ЖК‑дисплея и снять его с гнезда на плате.

Не поддёжте по крупной микросхеме рядом с разъёмом, иначе Вы можете её повредить. Аккуратно подденьте с боковой стороны разъёма, как показано.

ЖК‑панель всё ещё соединена с остальной частью iPad двумя широкими полосами клейкой ленты, идущими изнутри задней крышки к передней нижней рамке ЖК‑дисплея.

Держа ЖК‑дисплей одной рукой, вставьте плоский конец лопатки между ЖК‑панелью и лентой с правой стороны iPad.

Проведите лопаткой наружу, отделяя ленту, при этом осторожно приподнимая ЖК‑дисплей, чтобы оторвать его от ленты.

Может помочь поворот лопатки, чтобы расширить зазор и окончательно отделить ЖК‑панель от ленты.

Продолжая поддерживать ЖК‑панель одной рукой, перейдите к левой стороне iPad и повторите процедуру предыдущего шага, чтобы отделить вторую липкую ленту.

Вставьте плоский конец лопатки между рамкой ЖК‑панели и лентой и сдвиньте наружу, аккуратно приподнимая ЖК‑панель.

Поднимите и снимите ЖК‑панель с iPad Mini.

Будьте очень осторожны: подденьте разъём сенсорного шлейфа равномерно и ни в коем случае не поддёргивайте саму гнездовую часть. Гнездо и разъём очень хрупкие, и при их повреждении сенсор работать не будет.

Чтобы снизить нагрузку на гнездо, старайтесь поддевать под короткий край разъёма, а не под длинный край, как показано на этих снимках.

Аккуратно подденьте разъём сенсорного шлейфа и отсоедините его от гнезда на плате.

Аккуратно подденьте плату шлейфа сенсора и отведите её от задней крышки.

Поднимите и снимите переднюю панель с iPad.

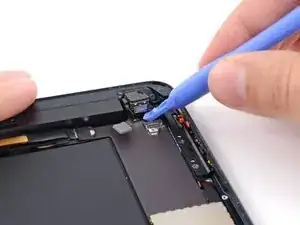

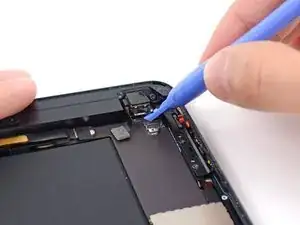

Подденьте разъём тыльной камеры и отсоедините его от гнезда на плате.

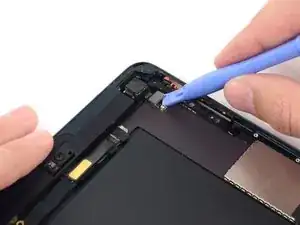

Вставьте край пластикового инструмента для вскрытия в зазор под металлической рамкой вокруг тыльной камеры.

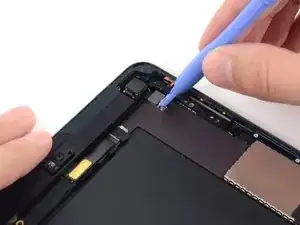

Осторожно подденьте камеру вместе с рамкой и приподнимите их от задней крышки.

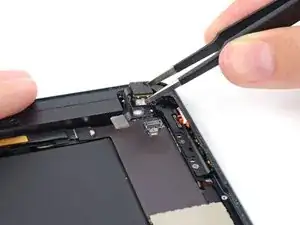

Снимите тыльную камеру с iPad.
