Замена экрана Kindle Paperwhite (12‑е поколение)

Используйте монтажный инструмент или медиаторы и вставьте наконечник между задней крышкой и экраном.

Проведите инструментом по краю планшета, чтобы отстегнуть защёлки, удерживающие их вместе, и избегайте повреждения разъёмов.

Можно также разместить дополнительные медиаторы в зазоре между верхней и нижней частями корпуса, чтобы предотвратить защёлкивание передней и задней панелей обратно.

Переверните Kindle и снимите заднюю крышку с экрана и устройства.

При сборке совместите верхнюю и нижнюю части корпуса и нажимайте до щелчка.

Поместите лопатку или монтажный инструмент под край разъёма и подденьте прямо вверх, чтобы отсоединить его.

Убедитесь, что поддёте именно под край самого разъёма, а не под гнездо на плате. В противном случае вы рискуете необратимо повредить гнездо.

Работайте аккуратно: не поддёргивайте и случайно не соскребайте мелкие поверхностно монтированные компоненты на плате.

Для повторного подключения аккуратно совместите разъём с его гнездом и нажмите пальцем — сначала на одну короткую сторону, затем на другую — до щелчка. Не пытайтесь силой вдавить разъём. Если возникают трудности, переставьте его и попробуйте снова.

Аккумулятор приклеен к корпусу с помощью клея.

Используйте чёрную нейлоновую лопатку и просуньте её под боковые стороны батареи, чтобы создать зазор между аккумулятором и корпусом.

По возможности используйте чёрную нейлоновую или пластиковую лопатку. Применение металлической лопатки может повредить устройство.

Избегайте поддёма по верхнему краю батареи, так как у базовой модели там нет опоры. Следите, чтобы не гнуть и не деформировать аккумулятор при снятии, так как это может вызвать долговременное повреждение.

Когда аккумулятор ослабнет от клея, осторожно поднимите и полностью отсоедините его с помощью чёрной нейлоновой лопатки, прикладывая лёгкое вверх направленное давление.

Освободите аккумулятор от основы, затем вставьте по одному медиатору с каждой стороны батареи, чтобы помочь оторвать её. Когда медиаторы окажутся на месте, аккуратно отлепите батарею и удалите её из устройства.

Поместите лопатку или монтажный инструмент под край нажимающего разъёма и подденьте прямо вверх, чтобы отсоединить его.

Убедитесь, что поддёте именно под край самого разъёма, а не под гнездо на плате. В противном случае вы рискуете необратимо повредить гнездо.

Ленточный кабель в нижнем левом углу слегка приклеен, поэтому аккуратно удалите клей перед отсоединением кабеля.

Для повторного подключения аккуратно совместите разъём с его гнездом и нажмите пальцем — сначала на одну короткую сторону, затем на другую — до щелчка. Не пытайтесь силой вдавить разъём и не нажимайте в центре разъёма. Если возникают трудности, переставьте его и попробуйте снова.

Используйте отвёртку Torx Plus 5IP, чтобы выкрутить четыре винта длиной 3,2 мм, фиксирующие материнскую плату.

Подденьте медиаторами под края материнской платы, чтобы ослабить клей, удерживающий её.

Использование металлической лопатки или инструмента для поддёма может повредить внутренние компоненты. По возможности используйте чёрную нейлоновую лопатку или медиаторы.

Используйте нагревающее средство iOpener на задней части корпуса, чтобы помочь размягчить клей.

Осторожно поднимите модуль материнской платы из рамки, следя за тем, чтобы не повредить плату в процессе.

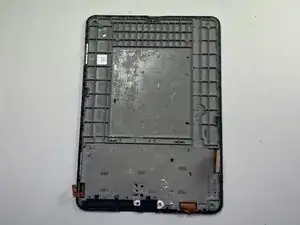

После снятия материнской платы экран выглядит вот так.

Установите материнскую плату и аккумулятор в новый корпус экрана, затем соберите устройство в обратном порядке.
