Замена модуля Wi-Fi в Sony Vaio Tap 11

Начните с открытия крышки разъёмов HDMI/USB на левом торце устройства.

Выкрутите три шурупа с головкой #000 длиной 3 мм, расположенные под крышкой разъёмов.

Найдите и откройте слот для карт памяти Micro SD на верхней части устройства.

Выкрутите два шурупа, находящихся под крышкой.

Установите присоску в правой верхней части экрана.

Потяните, чтобы отделить экран от остальной части устройства.

Обратите внимание на шлейф передней камеры, который остаётся подключённым к основной части устройства.

Отсоедините шлейф дисплея.

Отключите разъём батареи, расположенный рядом с вентилятором.

Найдите SSD на правой стороне устройства, выше батареи и под чипом Wi-Fi.

Выкрутите два шурупа Phillips #000 длиной 3 мм с правого края SSD.

Вытяните SSD вправо и слегка вверх, чтобы извлечь его из задней части устройства.

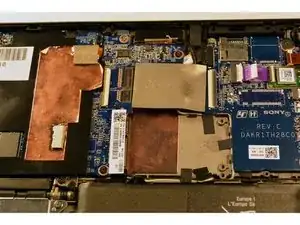

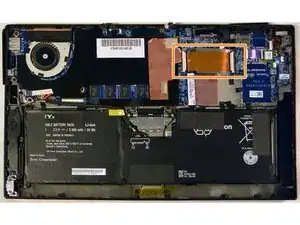

Начните с отключения оранжевого шлейфа, соединяющего материнскую плату с дочерней платой, расположенной выше SSD.

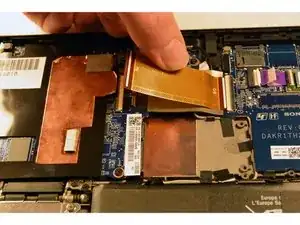

Аккуратно потяните за любой конец шлейфа, пока он не отсоединится, затем вытяните второй конец.

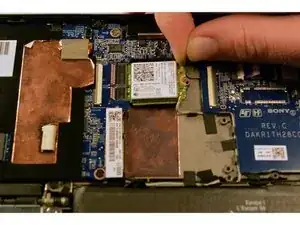

Удалите серый поролоновый разделитель, находившийся под оранжевым шлейфом.

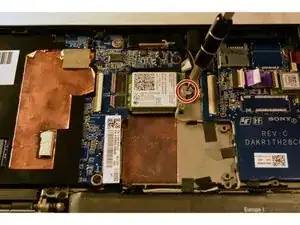

Выкрутите серебристый шуруп Phillips длиной 3 мм, который фиксирует модуль Wi-Fi.

Отсоедините чёрный и серый кабели антенн от правой стороны устройства.

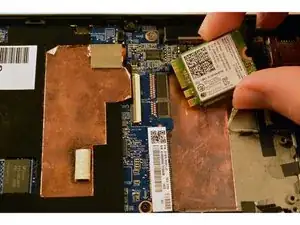

Извлеките модуль, аккуратно потянув его вправо.
