Замена кнопки питания Unbranded UB-15MS10

Используйте инструмент для вскрытия, чтобы отжать крышку отсека карты памяти на задней панели планшета.

Снимите два винта 1,2 мм, находящиеся под крышкой отсека карты памяти.

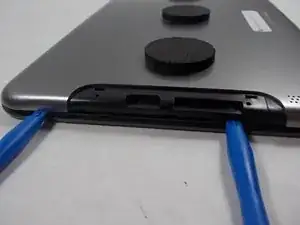

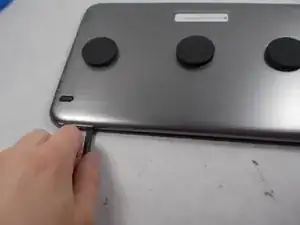

Осторожно приподнимайте по периметру, используя черную лопатку, чтобы попасть внутрь. Размещение нескольких инструментов для вскрытия по краю помогает предотвратить повторное плотное закрытие.

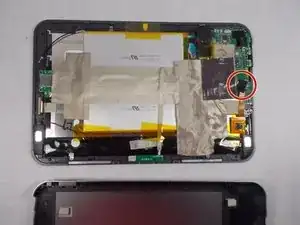

Отсоедините ленточный кабель, используя черную лопатку для освобождения защелки и осторожно вытянув ленточный кабель.

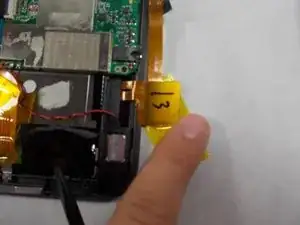

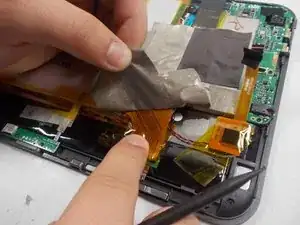

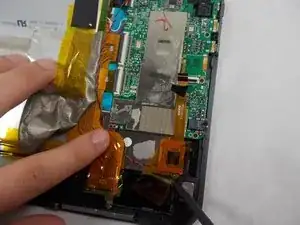

Отклейте серую ленту, чтобы получить доступ к плате, и отклейте ленточный кабель, который был отключён от материнской платы на предыдущем шаге.

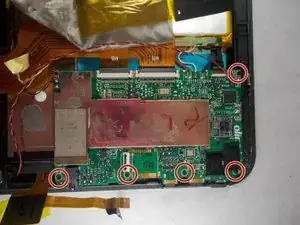

Снимите два винта 1,2 мм с платы.

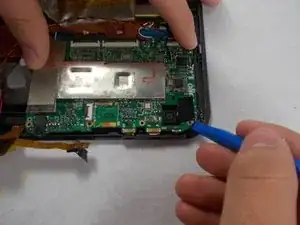

Используйте инструмент для вскрытия, чтобы извлечь плату из корпуса.

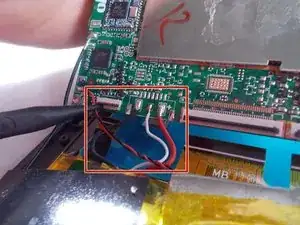

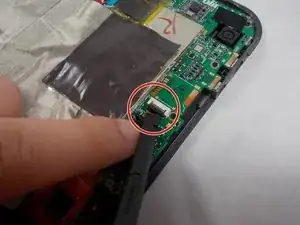

Отсоедините три ленточных кабеля с помощью лопатки, показанной на первом изображении. Затем перережьте черный, белый и красный провода, показанные на втором изображении.

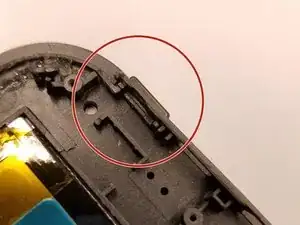

Проверьте, не повреждена ли пластиковая кнопка питания. Если она повреждена, замените её на новую пластиковую кнопку питания. Соберите устройство, выполнив шаги 1–8 в обратном порядке, и проверьте работу кнопки питания. Если устройство по-прежнему не включается, выполните шаги 1–8 и пропустите этот шаг.

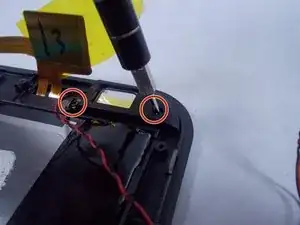

Открутите два винта 1,2 мм этого компонента, который подключён проводами к материнской плате.

Открутите два винта 1,2 мм этого компонента, который также подключён проводами к материнской плате.

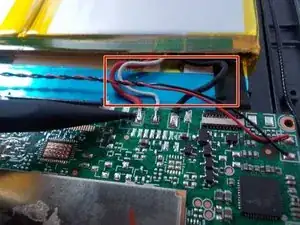

Извлеките старую материнскую плату из планшета. Возьмите новую материнскую плату и соедините чёрный провод платы с чёрным проводом аккумулятора. Проделайте то же самое с белым и красным проводами.
