Замена экрана Kindle первого поколения

Сдвиньте серую пластиковую крышку по боковой поверхности, чтобы снять её с задней панели устройства.

Используйте пластиковый инструмент для вскрытия, чтобы приподнять аккумулятор со стороны, ближе к краю устройства.

Отключите аккумулятор от устройства, сжав белый разъём и потянув его.

Не дергайте аккумулятор резко и не пытайтесь отключить его, тянув за провода.

Отверните восемь (8) винтов Phillips #00 (3 мм).

Начните с одной стороны устройства. Используйте пластиковый инструмент для вскрытия, чтобы разъединить корпус устройства. Медленно продвигайтесь вокруг всего устройства.

Избегайте поддевания между кнопками и корпусом. Это может повредить кнопки.

Отверните два (2) винта Phillips #00 (3 мм), крепящие металлическую защитную панель.

Медленно снимите металлическую защитную панель, приподнимая её и аккуратно отлепляя ленту.

Снимите четыре (4) винта Phillips #00 (3 мм), которые крепят считыватель карт SD.

Поднимите защёлку, крепящую синюю и белую ленточные шлейфы к материнской плате, вертикально при помощи лопатки.

Защёлка соединена шарниром. После поднятия она останется в поднятом положении, и кабель станет свободным. Не забудьте защёлкнуть её обратно при сборке.

Аккуратно приподнимите считыватель карт SD вертикально от материнской платы.

Снимите два (2) винта Phillips #00 (3 мм), соединяющие выключатель питания и переключатель Wi‑Fi.

Поднимите защёлку, крепящую синюю и белую ленточные шлейфы к материнской плате, вертикально острым концом лопатки.

Защёлка соединена шарниром. После поднятия она останется в поднятом положении, и кабель станет свободным. Не забудьте защёлкнуть её обратно при сборке.

Аккуратно приподнимите выключатель питания и переключатель Wi‑Fi вертикально от материнской платы устройства.

Используйте лопатку, чтобы отсоединить Wi‑Fi антенну от корпуса устройства, аккуратно поддев её и отлепляя от корпуса.

Wi‑Fi антенна приклеена к устройству слабым клеем. После освобождения от клея отложите антенну в сторону.

Не пытайтесь отсоединять антенну от материнской платы.

Отверните два (2) винта Phillips #00 (3 мм), крепящие бегунок.

Используйте лопатку, чтобы поднять защёлку вертикально на втором изображении, чтобы освободить бегунок от материнской платы.

Защёлка соединена шарниром. После поднятия она останется в поднятом положении, и кабель станет свободным. Не забудьте защёлкнуть её обратно при сборке.

Не тяните бегунок с устройства. Просто переверните его, чтобы он был убран для дальнейшей разборки, как показано на третьем изображении.

Поднимите защёлку, крепящую синюю и белую ленточные шлейфы к материнской плате, вертикально при помощи лопатки.

Поднимите защёлку острым концом лопатки, чтобы отсоединить ленточный шлейф, показанный на втором изображении.

Защёлки соединены шарнирами. После поднятия они останутся в поднятом положении, и кабели станут свободными. Не забудьте защёлкнуть их обратно при сборке.

Используйте пинцет, чтобы оттянуть ленточный кабель, показанный на третьем изображении, вбок для отсоединения.

Отсоедините кабель, потянув его вбок пинцетом или кончиками пальцев. Захватите края белого разъёма и потяните вбок.

Захватите конец кабеля пинцетом или кончиками пальцев и потяните вверх, чтобы отсоединить его от материнской платы.

Не захватывайте кабель за провода и не пытайтесь тянуть их таким образом.

Снимите два (2) винта Phillips #00 (3 мм), которые прикрепляют материнскую плату к передней части корпуса.

Аккуратно приподнимите материнскую плату.

Деталь, отмеченная на третьем изображении, может быть свободной и выпадать. Если она не отходит сама, используйте пальцы или пластиковый инструмент для вскрытия, чтобы отщёлкнуть её. Обязательно поместите её под материнскую плату при сборке.

Снимите семь (7) оставшихся винтов Phillips #00 (3 мм) на раме.

Оранжевая металлическая деталь удерживается только винтом и станет подвижной. Убедитесь, что вы правильно разместите её при сборке.

Нажмите сильно вниз на две белые защёлки за большой кнопкой «NEXT PAGE» при помощи лопатки. Это отщёлкнёт переднюю панель от остальной части устройства.

Передний корпус начнёт отходить. Не пытайтесь снимать его силой.

Сдвиньте большую кнопку «NEXT PAGE» вбок, от клавиатуры.

Небольшо приподнимите верхний угол панели.

Сдвиньте кнопку «PREV PAGE» вбок, в направлении верхнего угла.

Сдвиньте маленькую кнопку «NEXT PAGE» вбок, в направлении клавиатуры.

Сдвиньте маленькую кнопку «BACK» вбок, в направлении клавиатуры.

Клавиатура и синяя с белой шлейф-лента выдвинутся горизонтально из-за рамы.

Резиновые подкладки клавиш выдвинутся из-за рамы.

Используйте лопатку, чтобы отжать две белые защёлки с края металлической рамки. Это отделит переднюю крышку от металлической рамки.

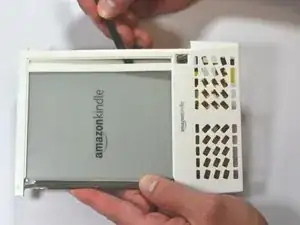

Используйте лопатку, чтобы разорвать клей, удерживающий переднюю крышку на экране, медленно проводя ею по краям непосредственно под передней крышкой.

Не пытайтесь снять металлическую рамку экрана с передней крышки, пока весь клей между передней крышкой и экраном не будет отделён.
