Замена аудиогнезда Sony Vaio Tap 11
Ремонт аудиогнезда на планшете важен для тех, кто ежедневно пользуется проводными наушниками или внешними аудиоустройствами. Будь то прослушивание музыки, совершение звонков с hands-free или подключение к колонкам, исправное аудиогнездо обеспечивает чистое звучание и стабильное соединение без необходимости в Bluetooth или беспроводных решениях.
Замена гнезда может сэкономить деньги по сравнению с покупкой нового устройства или переходом на дорогостоящие беспроводные аксессуары. К тому же это продлевает срок службы устройства и снижает количество электронного мусора, что делает ремонт практичным и экологически оправданным решением.
Это руководство содержит шаги, необходимые для замены аудиогнезда в вашем планшете Sony Vaio Tap 11.
Перед началом ремонта выключите ноутбук и отключите его от адаптера питания.
Шаг 1
Начните с открытия крышки разъёма HDMI/USB на левой грани.
Снимите три винта с головкой #000 длиной 3 мм, расположенные под крышкой порта.
Шаг 2
Найдите и откройте слот Micro SD на верхней стороне устройства.
Снимите два винта, расположенные под крышкой.
Шаг 3
Прикрепите присоску в верхней правой части экрана.
Потяните, чтобы отделить экран от остальной части устройства.
Учтите, что кабель фронтальной камеры всё ещё подключён к остальной части устройства.
Отключите шлейф дисплея.
Шаг 4

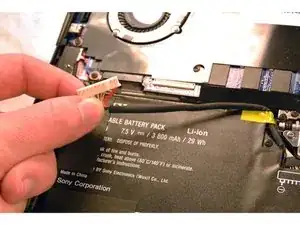

После снятия экрана отключите аккумулятор от материнской платы, чтобы избежать поражения электрическим током или короткого замыкания.
Шаг 5

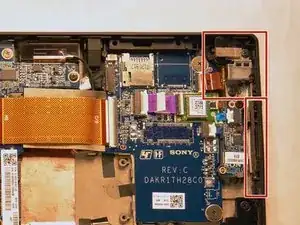

После отключения аккумулятора найдите аудиогнездо.
Шаг 6

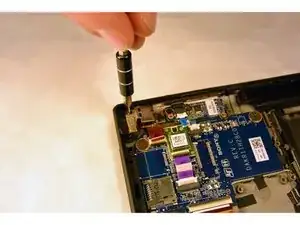

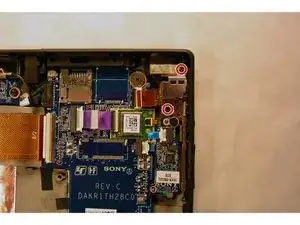

Используя отвёртку Phillips #000, выкрутите два винта длиной 3 мм.
Шаг 7

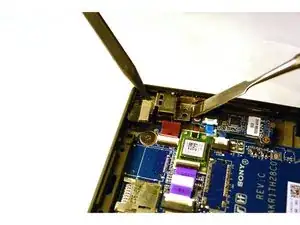

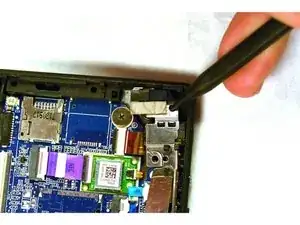

После удаления винтов используйте пластиковый инструмент для вскрытия, чтобы слегка приподнять плату над пластиковым фиксатором.
Хотя на фотографиях показан металлический лопатка, вы должны использовать пластиковые инструменты, чтобы избежать повреждений.

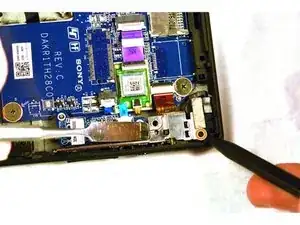

Вставьте наконечник лопатки туда, где находился верхний винт, и сдвиньте плату внутрь, одновременно поддевая её пластиковым инструментом.
Легко подденьте инструментом, достаточно чтобы плата оторвалась от фиксирующего пега, затем нажмите внутрь лопаткой. Плата должна начать отделяться от угла.
Шаг 8

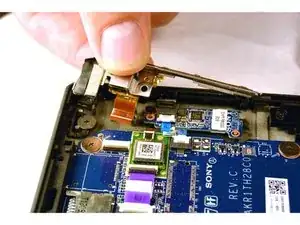

Если шаг 4 выполнен правильно, плата должна освободиться из углового кожуха.

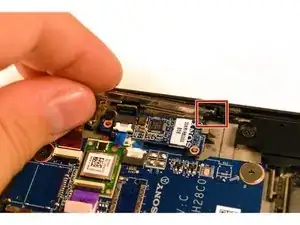

Снимите оставшуюся часть платы, потянув её вверх и наружу.
Потяните узкий конец платы горизонтально в сторону угла, освободив плату от панели за исключением разъёма.
Шаг 9

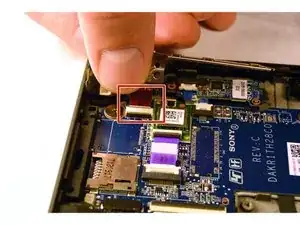

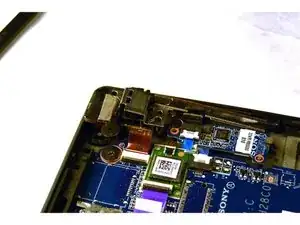

Отключите разъём аудиогнезда и снимите весь узел платы питания/кнопок громкости с аудиогнездом.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке. Отнесите электронные отходы на переработку к оператору, сертифицированному по стандартам R2 или e-Stewards.
Перевод руководства с ifixit.com
