Замена разъема питания Sony Vaio Tap 11

Разъем питания является одной из важнейших частей ноутбука или планшетного устройства. Без него зарядка внутренней батареи невозможна!

Шаг 1

Начните с открытия крышки порта HDMI/USB на левом крае.

Удалите три винта #000 длиной 3 мм, расположенные под крышкой порта.

Найдите и откройте слот Micro SD на верхней стороне устройства.

Удалите два винта, расположенные под крышкой.

Прикрепите присоску к верхнему правому углу экрана.

Потяните, чтобы отделить экран от остальной части устройства.

Будьте осторожны с кабелем передней камеры, который все еще подключен к остальной части устройства.

Отсоедините кабель экрана.

Отключите батарею от материнской платы, вытянув кабель под вентилятором.

Удалите семь винтов Philips #000 длиной 3 мм, которые удерживают батарею на месте.

Осторожно выньте батарею из заднего корбирующего элемента.

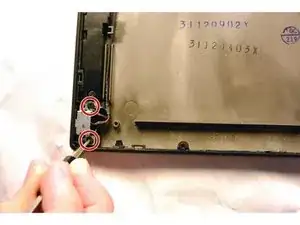

Удалите два винта Philips #000 длиной 3 мм из нижнего левого угла устройства.

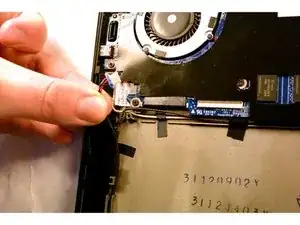

Отключите разъем от материнской платы.

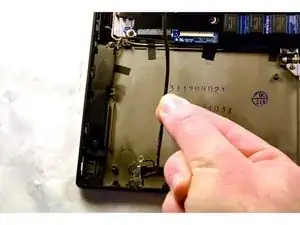

Удалите металлическое покрытие.

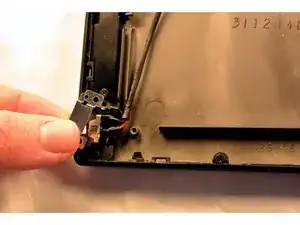

Вытяните кабель и сборку разъема.

Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
