Замена внутренних динамиков Sony Vaio Tap 11

Начните с открытия крышки разъёмов HDMI/USB на левой кромке.

Удалите три винта #000, длиной 3 мм, расположенные под крышкой разъёмов.

Найдите и откройте слот Micro SD на верхней стороне устройства.

Удалите два винта, находящиеся под крышкой.

Прикрепите присоску в верхнем правом участке экрана.

Потяните, чтобы отделить экран от остальной части устройства.

Учтите, что кабель передней камеры всё ещё подключён к остальной части устройства.

Отсоедините шлейф дисплея.

Отключите аккумулятор от материнской платы, вытащив кабель под вентилятором.

Снимите семь винтов Phillips #000, длиной 3 мм, удерживающих аккумулятор.

Осторожно извлеките аккумулятор из задней сборки.

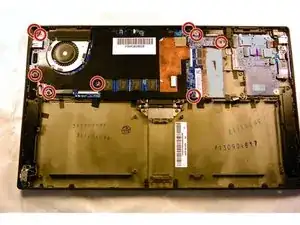

Удалите девять винтов Phillips #000, длиной 3 мм, удерживающих материнскую плату.

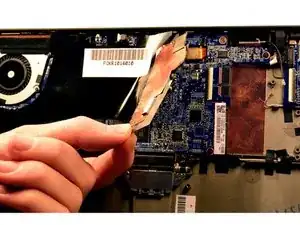

Снимите чёрный пластиковый пылезащитный экран, аккуратно поддев и потянув его вверх.

Держите клейкую сторону вверх, чтобы при сборке вернуть её на место. Эта деталь также служит экраном для чувствительного компонента камеры!

Перед снятием материнской платы необходимо отключить несколько кабелей.

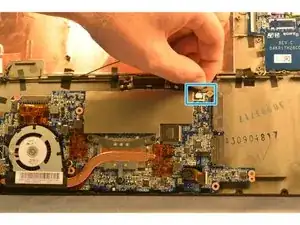

Отсоедините кабель, подключённый к верхней части дисплея.

Отключите разъём питания, расположенный с левой стороны экрана.

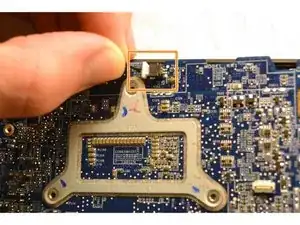

Отсоедините разъём дочерней платы, находящийся выше и правее слота для Wi‑Fi модуля.

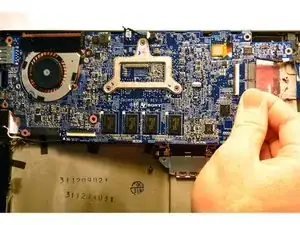

Осторожно выньте материнскую плату, потянув за правую сторону платы, и переверните её так, чтобы материнская плата оказалась на месте аккумулятора, а нижняя сторона стала видимой.

Остался ещё один кабель для отключения!

Снимите разъём динамиков, расположенный рядом со слотом SSD.

Теперь можно извлечь материнскую плату из устройства.

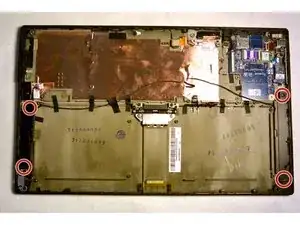

Удалите четыре винта Phillips #000, длиной 3 мм, с верхнего и нижнего концов каждого модуля динамика.

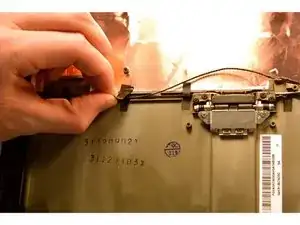

Когда динамики ослаблены, проследите за проводами и снимите всю ленту, прикрепляющую их к сборке.

Разъём динамиков должен был быть отключён на этапе подготовки материнской платы.

Проводка и сборка динамиков теперь полностью свободны для извлечения из корпуса планшета.
