Замена материнской платы Unbranded UB-15MS10

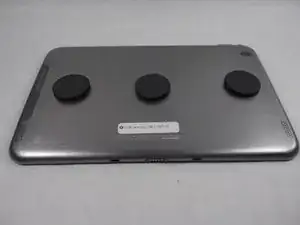

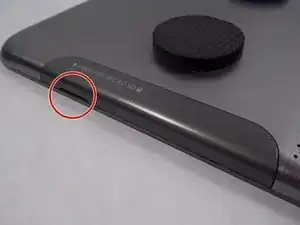

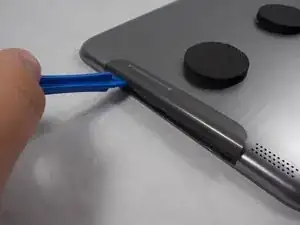

Используйте инструмент для вскрытия, чтобы отжать дверцу слота для карты памяти, расположенную на задней панели планшета.

Удалите два винта 1,2 мм, находящиеся под дверцей слота для карты памяти.

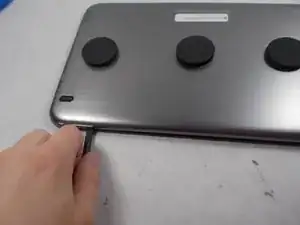

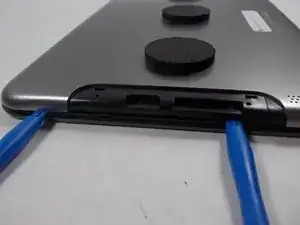

Аккуратно подденьте по периметру с помощью чёрной лопатки, чтобы попасть внутрь.

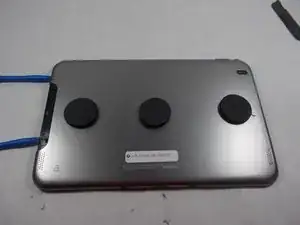

Размещение нескольких инструментов для вскрытия по краю помогает предотвратить повторное плотное закрытие.

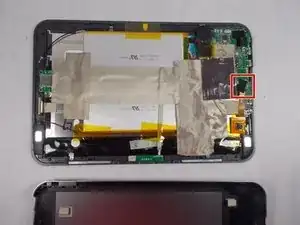

Отсоедините ленточный кабель: используйте чёрную лопаточку, чтобы освободить защёлку, и аккуратно выньте кабель.

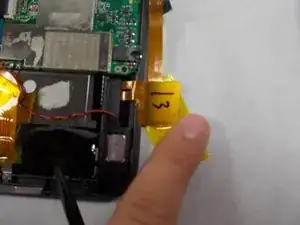

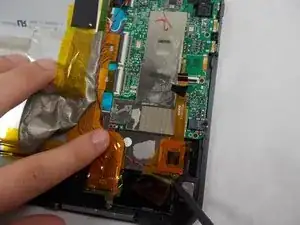

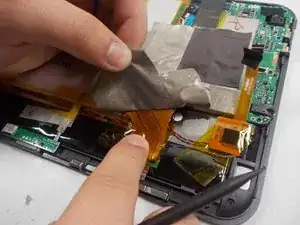

Отодвиньте серую ленту, чтобы получить доступ к плате, и отклейте ленту ленточного кабеля, который был отсоединён от материнской платы на предыдущем шаге.

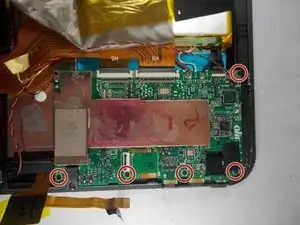

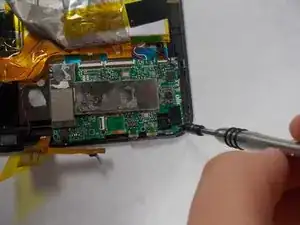

Снимите пять винтов 1,2 мм с платы.

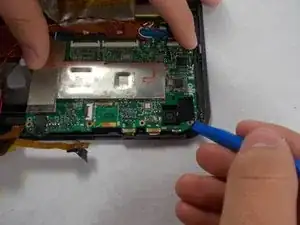

Используйте инструмент для вскрытия, чтобы вынуть плату из корпуса.

Отсоедините три ленточных кабеля с помощью лопатки.

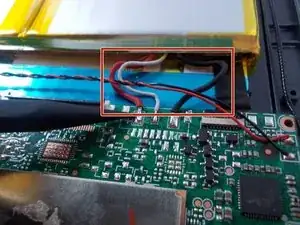

Отпаяйте чёрный, белый и красный провода.

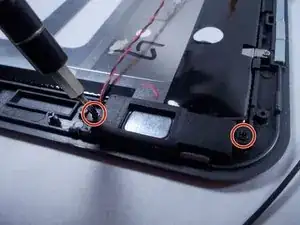

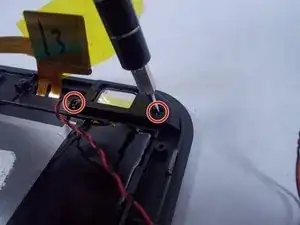

Открутите два винта 1,2 мм, крепящие динамик.

Эти винты соединены проводами с материнской платой.

Открутите два винта 1,2 мм другого динамика.

Эти винты также подключены проводами к материнской плате.

Удалите старую материнскую плату из планшета.

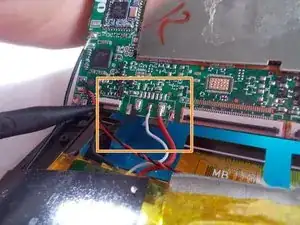

Возьмите новую материнскую плату и припаяйте чёрный провод платы к чёрному проводу аккумулятора.

Проделайте то же самое для белого и красного проводов.
