Sony Vaio Tap 11 Замена модуля задней камеры

Начните с открытия крышки разъёмов HDMI/USB на левой грани.

Удалите три винта с головкой #000, длиной 3 мм, расположенные под крышкой разъёма.

Найдите и откройте слот Micro SD на верхней стороне устройства.

Снимите два винта, расположенные под крышкой.

Прикрепите присоску к верхней правой части экрана.

Потяните, чтобы отделить экран от остальной части устройства.

Учтите, что кабель фронтальной камеры всё ещё подключен к устройству.

Отключите ленточный кабель дисплея.

Отключите аккумулятор от материнской платы, вытащив кабель под вентилятором.

Снимите семь винтов Phillips #000 длиной 3 мм, удерживающих аккумулятор.

Осторожно извлеките аккумулятор из задней сборки.

Удалите девять винтов Phillips #000 длиной 3 мм, удерживающих материнскую плату.

Снимите чёрный пластиковый пылезащитный щит, аккуратно потянув его вверх.

Держите липкую сторону вверх, чтобы при сборке можно было вернуть её на место. Эта деталь также служит защитой для чувствительного компонента камеры.

Перед снятием материнской платы необходимо отключить несколько кабелей.

Отключите кабель, подключённый к верхней части дисплея.

Отключите разъём питания на левой стороне экрана.

Отключите разъём дополнительной платы, расположенный над и справа от слота для Wi‑Fi чипа.

Осторожно выньте материнскую плату, потянув за правую сторону платы, и переверните её так, чтобы материнская плата заняла место аккумулятора, а нижняя сторона стала видима.

Остался ещё один кабель для удаления!

Снимите разъём динамика, расположенный рядом с SSD слотом.

Теперь вы можете извлечь материнскую плату из устройства.

Когда материнская плата вынута из устройства, снятие модуля камеры простое.

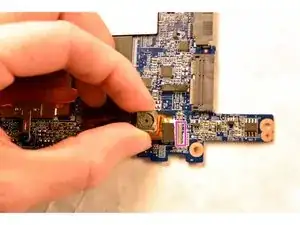

Вытяните ленточный разъём с материнской платы рядом с модулем, затем извлеките модуль камеры.
