Замена клавиатуры/кнопок Kindle первого поколения

Планшеты

Это руководство охватывает основные шаги по замене кнопок клавиатуры на Amazon Kindle первого поколения.

Шаг 1

Сдвиньте серую пластмассовую крышку вбок, чтобы снять её с задней части устройства.

Шаг 2

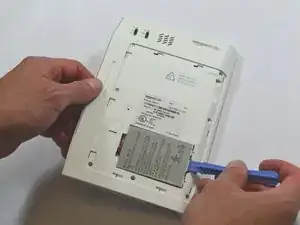

Используйте пластиковый инструмент для вскрытия, чтобы приподнять аккумулятор со стороны, ближе к краю устройства.

Отключите аккумулятор от устройства, сжав белый разъём и потянув.

Не дергайте аккумулятор и не пытайтесь отсоединить его, потянув за провода.

Шаг 3

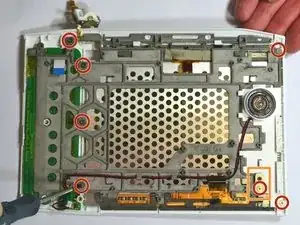

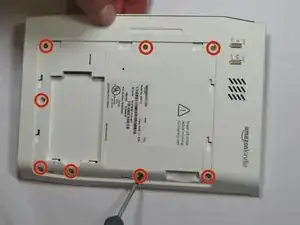

Открутите восемь (8) винтов Phillips #00 (3 мм).

Шаг 4

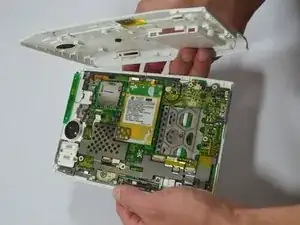

Начните с одного из боков устройства. Используйте пластиковый инструмент для вскрытия, чтобы разъединить корпус устройства. Медленно продвигайтесь вокруг всего устройства.

Избегайте поддёма между кнопками и корпусом. Это может повредить кнопки.

Шаг 5

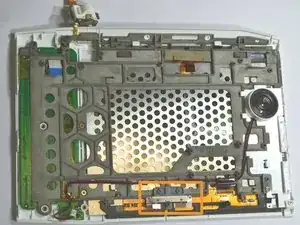

Открутите два (2) винта Phillips #00 (3 мм), закрепляющие металлический защитный щит.

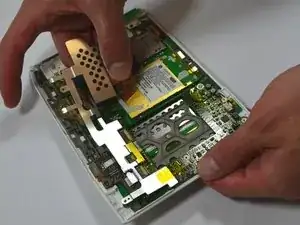

Медленно снимите металлический щит, приподняв его и аккуратно отклеив ленту.

Шаг 6

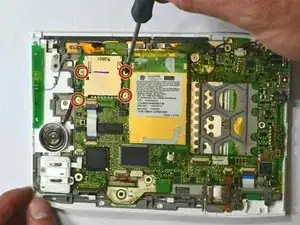

Снимите четыре (4) винта Phillips #00 (3 мм), которые крепят считыватель SD-карт.

Шаг 7

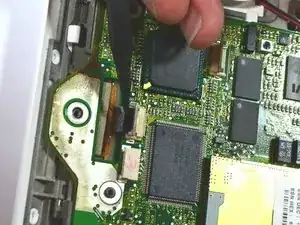

Поднимите защёлку, которая удерживает синий и белый ленточные кабели на материнской плате, вертикальным движением лопатки.

Защёлка соединена петлёй. После подъёма она останется в поднятом положении, и кабель ослабнет. Не забудьте снова защёлкнуть её при сборке.

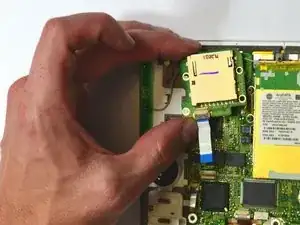

Осторожно приподнимите считыватель SD-карт вертикально от материнской платы.

Шаг 8

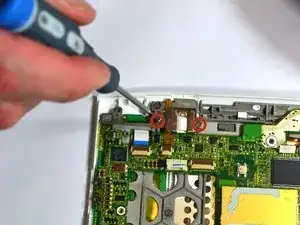

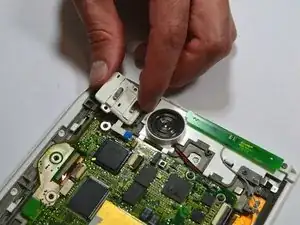

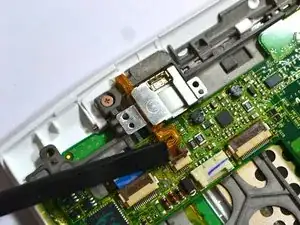

Снимите два (2) винта Phillips #00 (3 мм), соединяющие переключатели питания (ON/OFF) и Wi‑Fi.

Шаг 9

Поднимите защёлку, которая удерживает синий и белый ленточные кабели на материнской плате, вертикальным концом лопатки.

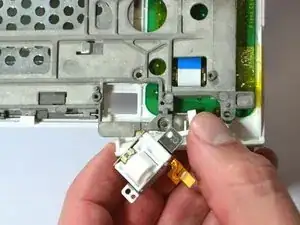

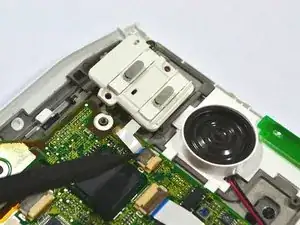

Осторожно приподнимите переключатели питания и Wi‑Fi вертикально от материнской платы устройства.

Шаг 10

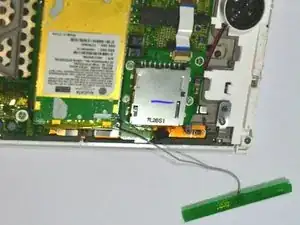

Используйте лопатку, чтобы снять Wi‑Fi антенну с устройства, аккуратно поддев её от корпуса.

Wi‑Fi антенна приклеена к корпусу слабым клеем. Как только антенна освободится от клея, отложите её в сторону.

Не пытайтесь отсоединять антенну от материнской платы.

Шаг 11

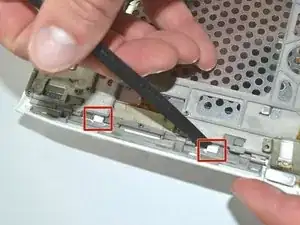

Открутите два (2) винта Phillips #00 (3 мм), прикрепляющие полосу прокрутки.

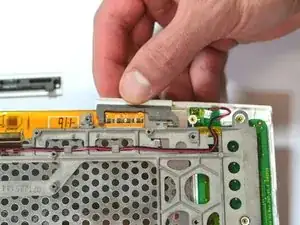

Используйте лопатку, чтобы вертикально приподнять защёлку на втором изображении и освободить полосу прокрутки от материнской платы.

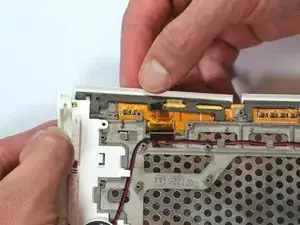

Не тяните полосу прокрутки с устройства. Просто переверните её, чтобы она не мешала при дальнейшей разборке, как показано на третьем изображении.

Шаг 12

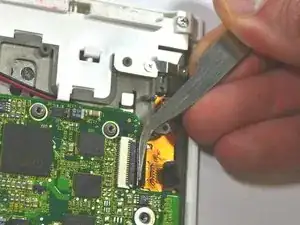

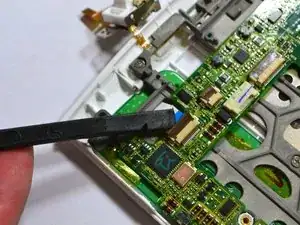

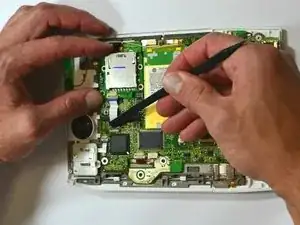

Поднимите защёлку острым концом лопатки, чтобы отсоединить ленточный кабель, показанный на втором изображении.

Защёлки соединены петлёй. После подъёма они останутся в поднятом положении, и кабели ослабнут. Не забудьте снова защёлкнуть их при сборке.

Используйте пинцет, чтобы сдвинуть ленточный кабель на третьем изображении вбок и отсоединить его.

Шаг 13

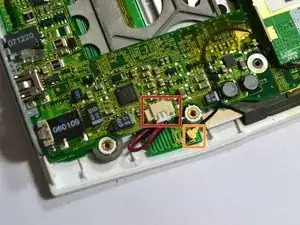

Отсоедините кабель, потянув вбок пинцетом или кончиками пальцев. Захватите края белого разъёма и потяните вбок.

Захватите конец кабеля пинцетом или кончиками пальцев и потяните вверх, чтобы отсоединить его от материнской платы.

Не захватывайте кабели за провода и не пытайтесь тянуть их таким образом.

Шаг 14

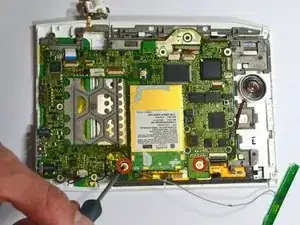

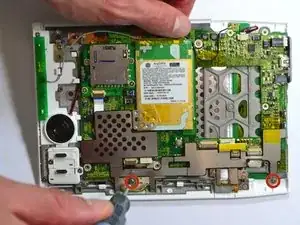

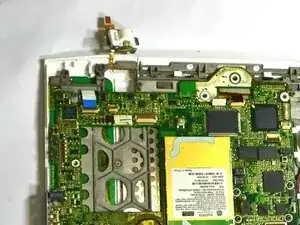

Снимите два (2) винта Phillips #00 (3 мм), которыми материнская плата прикреплена к передней части корпуса.

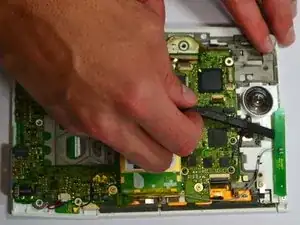

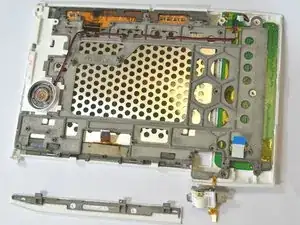

Аккуратно приподнимите материнскую плату.

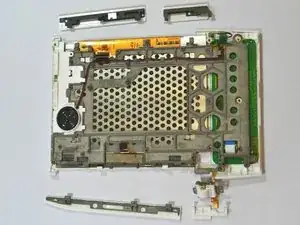

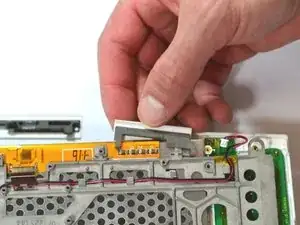

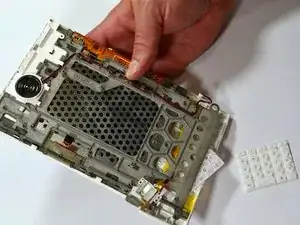

Деталь, отмеченная на третьем изображении, может быть ослаблена и свободно выпасть. Если она не отсоединится, используйте пальцы или пластиковый инструмент для вскрытия, чтобы отщёлкнуть её. При сборке убедитесь, что поместили её под материнскую плату, как показано на изображении.
