NuVision 10.1 Atom Замена аккумулятора
Будьте чрезвычайно осторожны при обращении с аккумулятором: литий‑ионные батареи могут взрываться при сгибании или проколе. Если устройство демонстрирует быстрый разряд или другие проблемы, связанные с аккумулятором, следуйте этому руководству для его замены.
Шаг 1
Положите устройство экраном вниз.
Осторожно снимите заднюю крышку с помощью лопатки iFixit.
Шаг 2
Аккуратно снимите жёлтую ленту, закрывающую плату, пальцами.
Шаг 3

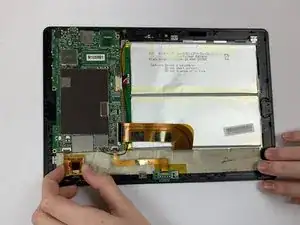

Потяните штекер камеры вверх и от платы пальцами.
Осторожно извлеките камеру из корпуса. Камера удерживается за счёт натяжения.
Шаг 4
Аккуратно снимите серебристую ленту пальцами.
Шаг 5
Осторожно выньте динамики пальцами — они легко защёлкиваются.
Отсоедините от белого разъёма провода, подключенные к динамику.
Шаг 6

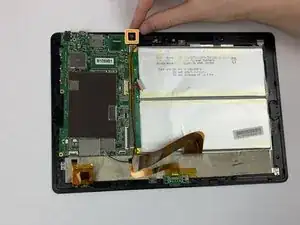

Отсоедините прижатый чёрно‑красный витой провод от места его подключения на плате.
Шаг 7

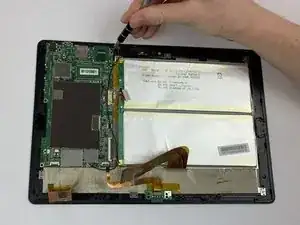

Осторожно отсоедините три ZIF‑разъёма аккумулятора от платы. Используйте пальцы.
Будьте осторожны, чтобы не проколоть аккумулятор.
Шаг 8

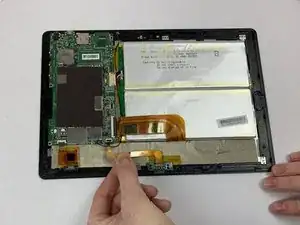

Отсоедините объединённый кабельный разъём аккумулятора от платы пальцами.
Шаг 9

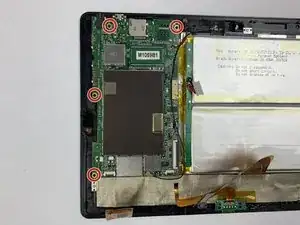

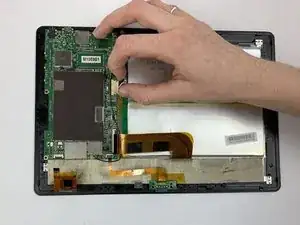

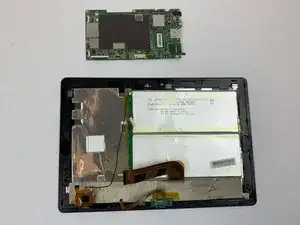

Выверните четыре чёрных винта 3.32 мм на углах платы крестовой отвёрткой Phillips #000. Плата должна легко выниматься.
Шаг 10

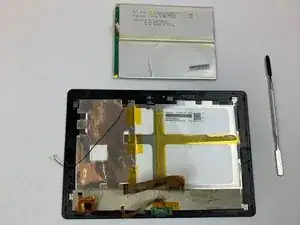

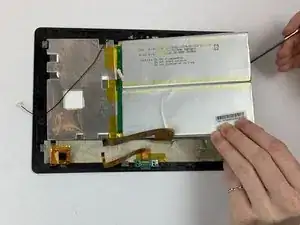

Осторожно оторвите аккумулятор от экрана, используя нейлоновую лопаточку или пластиковые инструмент для вскрытия.
Использование металлической лопатки может согнуть или проколоть аккумулятор. Литиевые батареи склонны к взрыву.
Клея много — действуйте медленно и аккуратно.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
