Замена экрана Kindle Fire HD 2013

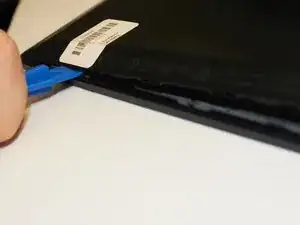

Откройте устройство, используя пластиковый инструмент для открытия, чтобы избежать повреждений.

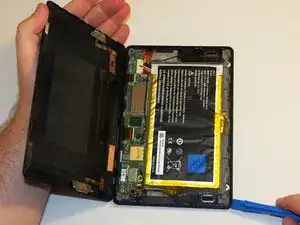

Для этого найдите шов вдоль внешнего края устройства и используйте пластиковый инструмент, чтобы приподнять заднюю панель. Это может потребовать усилий и терпения.

Перед тем как добраться до экрана, необходимо снять плиту, удерживающую остальные компоненты.

Для этого найдите и удалите (10) винтов Torx T4 размером 3 мм, как показано на рисунке.

Также есть два шлейфа, соединяющие основное устройство с экраном. Чтобы их удалить, проследите за шлейфом до места соединения и используйте лопатку или ноготь, чтобы приподнять фиксатор. После этого аккуратно вытяните шлейф.

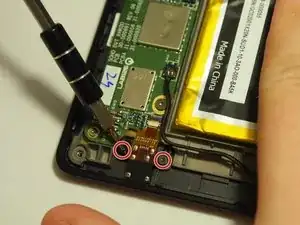

После нахождения USB порта в верхней части устройства, удалите (2) винта Torx T4 размером 3 мм.

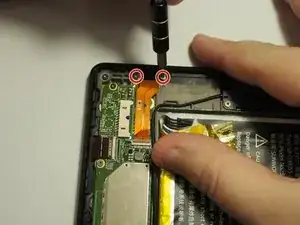

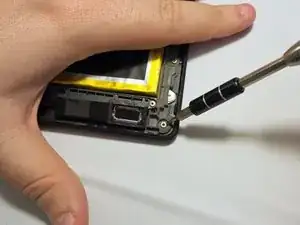

После нахождения Aux порта в нижней части устройства, удалите (2) винта Torx T4 размером 3 мм.

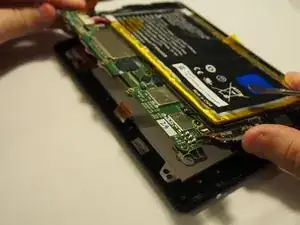

После удаления винтов и шлейфов, воспользуйтесь нейлоновой лопаткой, чтобы аккуратно снять плиту, удерживающую остальные компоненты, и отложить её в сторону.

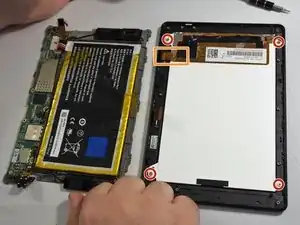

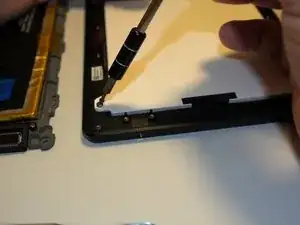

После снятия плиты найдите (4) винта Torx T4 размером 3 мм и удалите их.

Здесь также необходимо удалить один шлейф. Проследите за шлейфом до места соединения. Аккуратно поднимите фиксатор, используя лопатку или ноготь. После открытия фиксатора аккуратно вытяните шлейф.

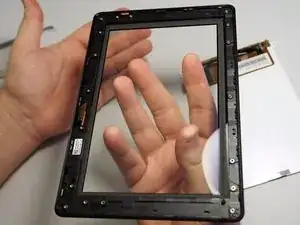

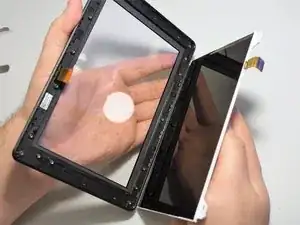

После удаления шлейфа и винтов поднимите деталь и наклоните её в другую руку. Компонент сенсорного экрана и прозрачная крышка теперь должны быть полностью отсоединены.
