Замена материнской платы SKYTEX SP1020

Перед началом любых ремонтов убедитесь, что Вы знакомы с устройством, а также с расположением его кнопок и портов.

Перед продолжением последующих шагов выключите устройство.

Положите заднюю панель планшета вниз так, чтобы логотип SKYTEX был обращён к Вам. Этот шаг начинается с правой стороны устройства.

Вставьте пластиковый инструмент для вскрытия между нижним швом задней панели и разъёмом micro SD. Кромка инструмента должна быть направлена к задней панели, чтобы избежать царапин или повреждений.

Продолжайте проходить пластиковым инструментом по периметру устройства, освобождая защёлки по ходу движения.

Защёлки будут освобождаться в указанном порядке по мере перемещения лопатки вдоль шва вокруг устройства.

Используйте пластиковый инструмент для вскрытия, чтобы поддеть динамики из заднего корпуса.

Задний корпус теперь будет отсоединён от остальной части устройства.

Найдите аккумулятор.

Используйте паяльник и оплётку для выпайки, чтобы выпаять красный и чёрный контакты аккумулятора с материнской платы.

Осторожно приподнимите аккумулятор и извлеките его из устройства.

Найдите динамики

Используйте паяльник и оплётку для выпайки, чтобы выпаять два набора красных и чёрных проводов.

Используйте пластиковый инструмент для вскрытия, чтобы поддеть динамики из заднего корпуса.

Ознакомьтесь с материнской платой, включая подключаемые к ней компоненты и провода.

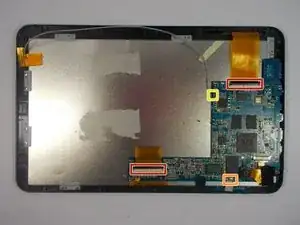

Изображение показывает и указывает порядок основных компонентов, которые необходимо снять перед продолжением.

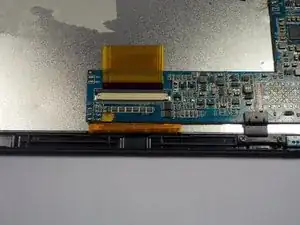

Найдите два ленточных кабеля, которые необходимо удалить.

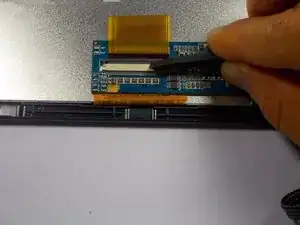

Используя лопаточку, сдвиньте чёрную защёлку вверх по белому держателю. Это освободит ленточный кабель.

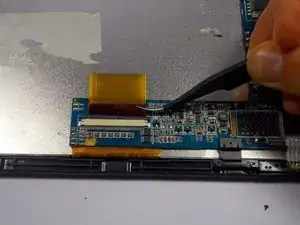

Когда ленточный кабель ослабнет, используйте пинцет, чтобы вытащить кабель.

Не удерживайте ленточный кабель слишком сильно, чтобы избежать повреждения кабеля.

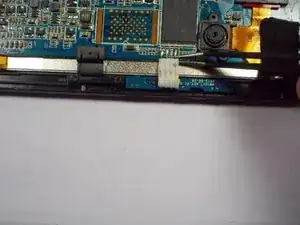

Найдите комплект проводов с белым покрытием, расположенный внизу материнской платы.

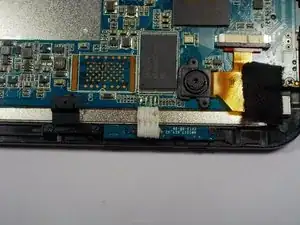

С помощью пинцета аккуратно снимите провода по одному с материнской платы.

Избегайте повреждения оконечностей проводов.

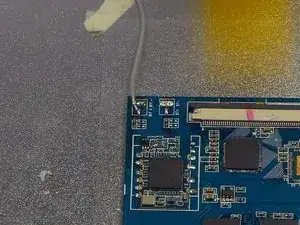

С помощью пинцета снимите одиночный провод с белым покрытием с материнской платы; на конце провод разделён.

При снятии провода отметьте один из контактов, который был снят первым, с помощью ленты. На материнской плате будут обозначены знаки "+" и "-" возле проводов — отметьте их после снятия, чтобы облегчить сборку.

Используя отвертку Phillips #00 (3.75 мм) удалите все указанные винты, соединяющие материнскую плату с корпусом.

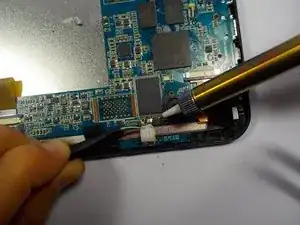

Припаяйте одиночный провод с белым покрытием обратно с помощью паяльного набора.

Убедитесь, что припаяли положительный "+" и отрицательный "-" контакты в соответствующие места.

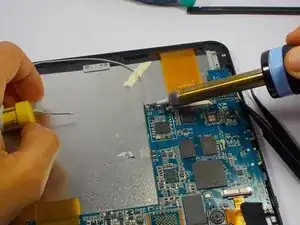

С помощью паяльного набора припаять комплект проводов с белым покрытием обратно к новой материнской плате.

При пайке проводов следите, чтобы припой не коснулся между четырьмя контактами, чтобы избежать короткого замыкания.
