Замена материнской платы Samsung Galaxy View

Поместите устройство экраном вниз на твёрдую ровную поверхность.

Поверните подставку так, чтобы отверстие для захвата ручкой было направлено вверх и не касалось задней панели планшета.

Вставьте острый конец лопатки в круглое отверстие самого левого металлического фиксатора.

Оставляя лопатку вставленной, потяните её вправо, сдвигая фиксатор вместе с ней.

Когда фиксатор сдвинется вправо, потяните левую сторону подставки вверх, освобождая её от задней панели планшета.

Повторите эти действия для самого правого фиксатора, затем снимите подставку с задней панели планшета.

Убедитесь, что устройство полностью выключено.

Сдвиньте в сторону крышку слота для SD-карты и извлеките карту, чтобы сохранить все данные.

Отвинтите 4 винта (длиной 4 мм) с помощью отвёртки Phillips #0.

Вставьте пластиковую вскрывающую лопатку в щель между задней панелью и передней рамой, чтобы создать начальный разрез.

Вставьте металлическую лопатку в образовавшееся отверстие.

Перемещайте металлическую лопатку вдоль щели, отгибая заднюю панель по ходу движения.

Как только отверстие станет достаточно большим, отогните заднюю панель полностью руками.

Вы услышите громкий щелчок магнитных защёлок. Это не приводит к повреждению устройства, однако для открытия потребуется усилие.

С помощью пластиковой вскрывающей лопатки отсоедините оранжевый разъём с фиксацией (отмечен белой стрелкой), соединённый с материнской платой.

Отвинтите 6 винтов (длиной 4 мм) с помощью отвёртки Phillips #0.

Извлеките аккумулятор из устройства.

Отсоедините белый связанный кабельный разъём, соединяющий левый динамик с материнской платой по красному проводу, используя пластиковую вскрывающую лопатку.

Снимите левый динамик, удерживая его рукой и поднимая вверх с фиксаторов.

Снимите правый динамик, удерживая его рукой и потянув прямо вверх с фиксаторов.

Белый связанный кабельный разъём и красный провод, соединяющий динамик с материнской платой, будут извлечены вместе с динамиком.

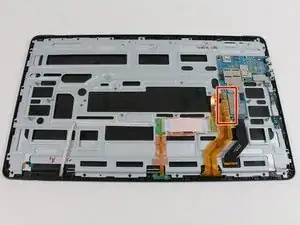

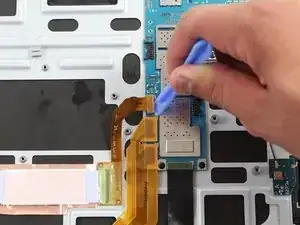

Вставьте пластиковую вскрывающую лопатку под оранжевый разъём с фиксацией, прикреплённый с нижней левой стороны материнской платы, и, используя рычаг, отсоедините разъём от платы.

Повторите предыдущий шаг для двух других оранжевых разъёмов с фиксацией, расположенных внизу с левой стороны материнской платы.

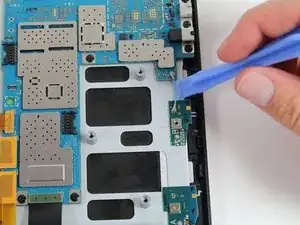

Отсоедините синий разъём кабеля антенны, расположенный у правого края материнской платы, с помощью пластиковой вскрывающей лопатки.

Повторите то же самое с чёрным разъёмом кабеля антенны, расположенным возле синего провода.

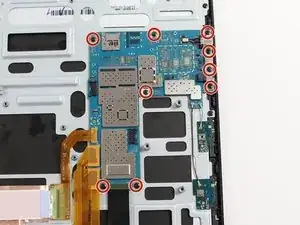

Отвинтите девять винтов длиной 3 мм вокруг материнской платы с помощью отвёртки Phillips #00.

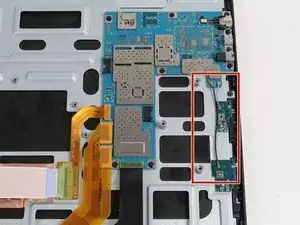

Под четырьмя винтами с правой стороны материнской платы расположена металлическая пластина. Она также будет снята на этом этапе.

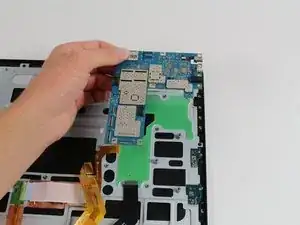

Аккуратно поднимите материнскую плату вверх, чтобы извлечь её из устройства.
