Замена объектива основной камеры Smartab STJR700
Если стекло основной камеры вашего планшета Smartab STJR700 разбито, вы можете либо заменить стекло объектива, либо заменить весь объектив камеры.
Удаление стекла объектива, пока Smartab STJR700 всё еще собран, может привести к падению мелких кусочков стекла внутрь камеры, но это более быстрое решение, требующее меньше разборки устройства.
Замена всего объектива камеры — это более длительный процесс, требующий снятия задней панели, но это менее вероятно приведёт к повреждению самой камеры. Эта процедура включает замену стеклянного объектива и ободка камеры, и потребуется новая задняя клейкая лента.
Шаг 1

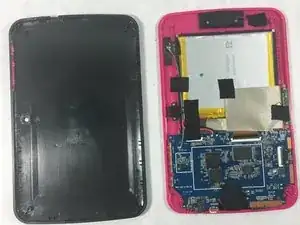

Сначала используйте отвертку, чтобы удалить винты с задней крышки Smartab.
Затем осторожно снимите крышку, чтобы открыть внутреннюю часть планшета.
Шаг 2

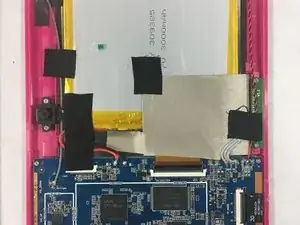

Когда вы откроете планшет, вы увидите несколько компонентов.
Вы увидите, что камера закреплена винтами. Цифровой сенсор удерживается на месте с помощью черной ленты.

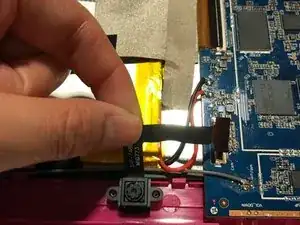

Когда черная лента будет аккуратно снята, вы увидите, что цифровой сенсор также подключен к материнской плате.
Шаг 3

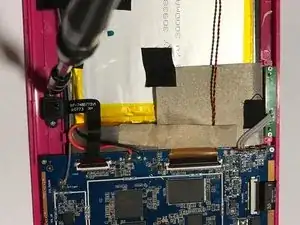

Используйте отвертку, чтобы открутить камеру от планшета.

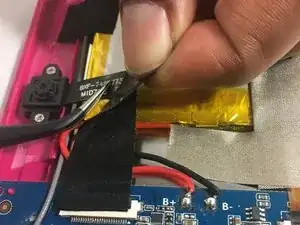

Используйте пинцет, чтобы удалить цифровой сенсор с жесткого диска.
После того как цифровой сенсор будет удалён, и камера откручена, извлеките их из планшета.
Замените старую камеру на новую с помощью отвертки. Замените старый цифровой сенсор на новый с помощью паяльника.
Шаг 4
Чтобы заменить объектив камеры, начните с удаления разбитого стекла с помощью пинцета.
Если новый объектив имеет клей, убедитесь, что вся старая клейкая лента удалена с рамки, чтобы объектив не выступал и чтобы образовался более плотный герметик.
После удаления стекла установите новый объектив камеры, от peeling верхнюю пленку и выровняйте стекло с кольцом.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
