Замена антенны Skytex Skypad Alpha 2
Следуя этому руководству, можно получить доступ к антенне планшета Skypad Skytex Alpha 2 за два шага. Эти шаги включают удаление металлической ленты, удерживающей антенну, и удаление пайки.
Шаг 1
Выключите планшет.
Отключите планшет от источника питания, если он подключен.
Шаг 2
Удалите (4) винта размером 3,5 мм с помощью отвертки Philips #000.
Шаг 3
Используйте пластиковый инструмент для открытия, чтобы пройти по краю планшета и освободить заднюю крышку от зажимов.
Шаг 4
Освободите заднюю крышку от остальной части планшета с помощью руки.
Не поддевать крышку слишком сильно; это может повредить планшет.
Шаг 5

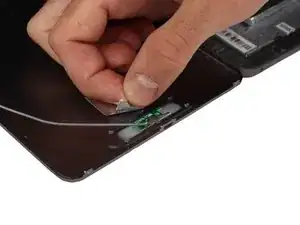

Удалите металлическую электроленту так, чтобы антенна могла свободно повиснуть.
При необходимости удалите всю черную и желтую ленту на материнской плате.
Шаг 6

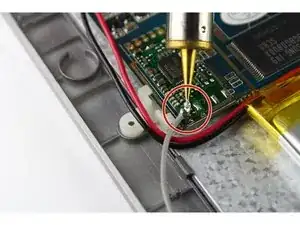

Снимите спаи, чтобы отделить антенну от материнской платы.
Антенна будет подключена к материнской плате с помощью 2 соединений, поэтому убедитесь, что вы удалили оба с помощью паяльника.
Следуйте по ссылке ниже для получения дополнительной информации о пайке: Как паять и запаивать соединения.
Паяльники требуют большого количества тепла; будьте осторожны при выполнении этого шага. Избыточное тепло может повредить части вашего устройства; не оставляйте паяльник на соединениях длительное время.
Шаг 7

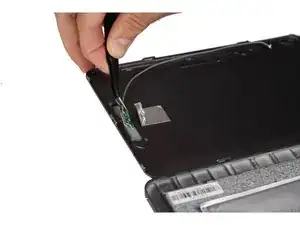

Удалите антенну из планшета с помощью пинцета.
Антенна на самом деле закреплена внутри задней крышки планшета, аккуратно тяните, чтобы освободить её от клея.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
