Замена динамиков Samsung Galaxy View

Разместите устройство на твёрдой ровной поверхности экраном вниз.

Поверните подставку так, чтобы отверстие для захвата ручки было направлено вверх и не касалось задней части планшета.

Вставьте заострённый конец лопатки в круглое отверстие левого металлического защёлки.

Держа лопатки вставленной, подденьте её вправо, сдвигая вместе с ней отверстие защёлки.

После того как защёлка смещена вправо, поднимите левую сторону подставки, освободив её от задней панели планшета.

Повторите предыдущие шаги для правой защёлки, затем снимите подставку с задней панели планшета.

Убедитесь, что устройство полностью выключено.

Сдвиньте крышку отсека для SD-карты и извлеките SD-карту, чтобы сохранить все данные.

Удалите 4 винта (длиной 4 мм) с помощью отвёртки Phillips #0.

Вставьте пластиковый инструмент для вскрытия между швом задней панели и передним корпусом, чтобы создать начальное отверстие.

Вставьте металлическую лопатку в образовавшееся отверстие.

Перемещайте металлическую лопатку вдоль шва, поддевая заднюю панель по ходу движения.

Когда откроется достаточно большое отверстие, снимите заднюю панель вручную.

Вы услышите громкие щёлчки от магнитизированных защёлок. Это не наносит вреда устройству и для открытия потребуется некоторое усилие.

С помощью пластикового инструмента для вскрытия отожмите оранжевый нажимной разъём (обозначен белой стрелкой), где он подключается к плате.

Удалите 6 винтов (длиной 4 мм) с помощью отвёртки Phillips #0.

Извлеките аккумулятор из устройства.

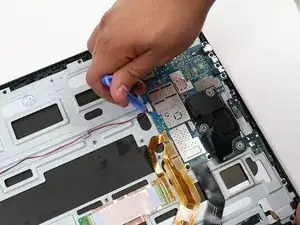

Используйте пластиковый инструмент для вскрытия, чтобы отсоединить белый собранный кабельный разъём, который соединяет левый динамик с платой через красный провод.

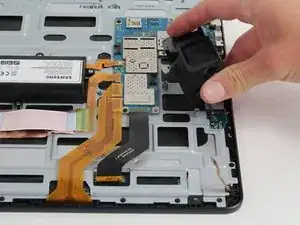

Снимите левый динамик, захватив его рукой и подняв с штырей.

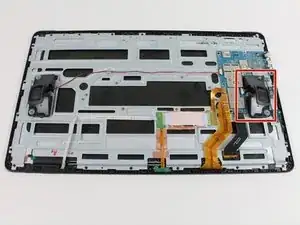

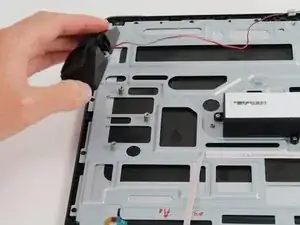

Снимите правый динамик, схватив его рукой и потянув прямо вверх, сняв с штырей.

Белый собранный проводной разъём и красный провод, соединяющий динамик с платой, отсоединятся при подъёме динамика.
