Замена динамика Sharper Image M18A

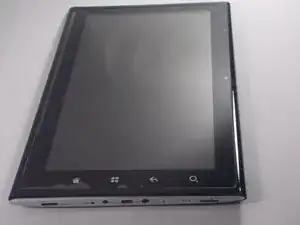

Положите планшет на ровную поверхность перед собой и разместите его лицевой стороной вниз.

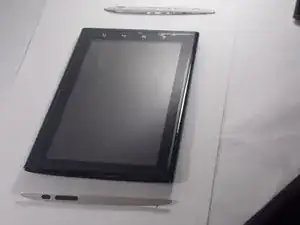

Снимите серебристые боковые панели с помощью инструмента для поддевания, отщелкивая их от внешнего корпуса планшета.

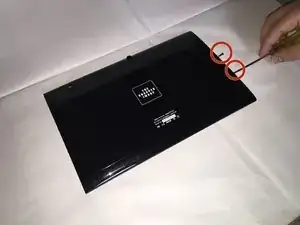

Удалите 9 винтов, отвинтив те, которые находятся за панелями, с помощью винтоверта. С одной стороны четыре винта, с другой — пять. Все необходимо удалить.

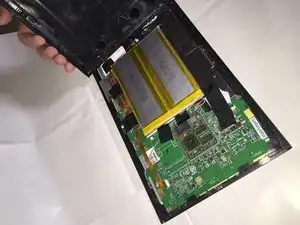

Отщелкните заднюю крышку планшета от передней, тем самым снимая внешний корпус планшета. Будьте осторожны при снятии, так как провода динамиков соединяют два корпуса планшета.

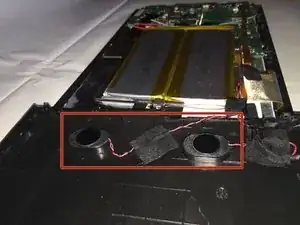

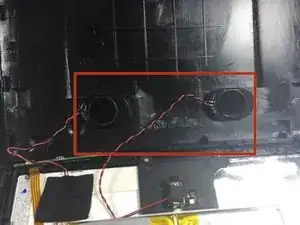

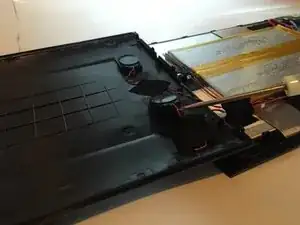

Динамики находятся внутри заднего корпуса. Это два маленьких черных овала, соединенные двумя парами черных и красных проводов, которые подключены к логической плате.

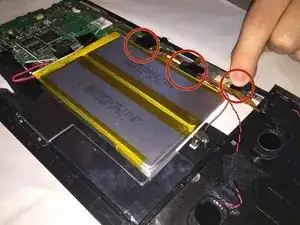

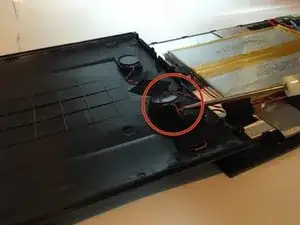

Используя инструмент для поддевания, поднимите край динамиков, где прикреплены провода. Проследуйте за проводами, соединяющими динамики, и удалите черную изоляционную ленту. По одному кусочку ленты на каждый динамик и три кусочка, соединяющие их с логической платой. Удалите все осторожно.

С помощью кусачек для проводов отрежьте неисправные провода динамиков как можно ближе к плате. Затем аккуратно извлеките неисправные динамики из их корпусов руками.

Сначала подключите паяльник и дождитесь его нагрева. Если у вашего паяльника есть регулятор, установите настройку в диапазоне от 15 до 40 Вт.

Затем подключите заранее подготовленный провод динамика к тому же месту, откуда был удалён предыдущий провод.

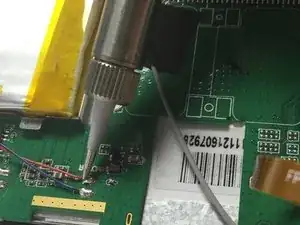

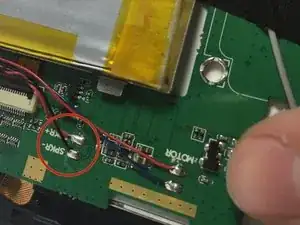

Следующим шагом возьмите новые динамики и припаивайте концы каждой пары проводов к логической плате. Красные провода подключаются к положительному
