Замена динамика Skytex Skypad Alpha 2
Следуя этому руководству, Вы сможете получить доступ к динамикам планшета Skytex Skypad Alpha 2 в два шага. Эти шаги включают удаление припаянных соединений и извлечение самого динамика.
Шаг 1

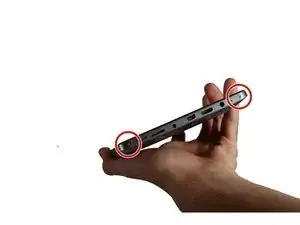

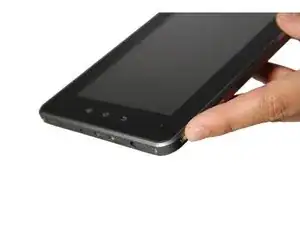

Выключите планшет.
Отключите планшет от источника питания, если он подключён.
Шаг 2

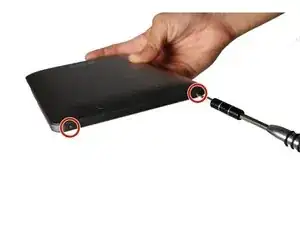

Удалите (4) винта 3.5 мм крестовой отвёрткой Phillips #000.
Шаг 3

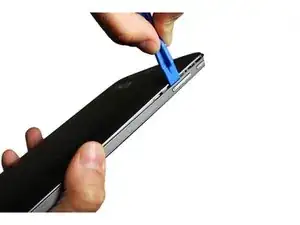

Используйте пластиковый инструмент для вскрытия, чтобы обойти планшет по периметру, освобождая заднюю крышку от защёлок.
Шаг 4

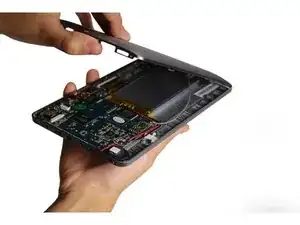

Отделите заднюю крышку от остальной части планшета вручную.
Не поддёргивайте крышку чрезмерно; это может повредить планшет.
Шаг 5

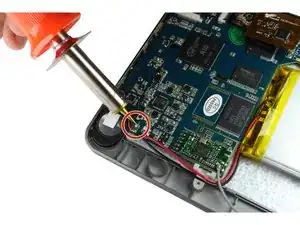

Удалите припаянные соединения, чтобы отсоединить провода динамика от материнской платы.
При необходимости удалите всю чёрную и жёлтую ленту на материнской плате.
Отслеживание красного и чёрного проводов, идущих от динамика, до соответствующих контактов на материнской плате укажет места пайки.
Перейдите по ссылке ниже для дополнительной информации по пайке: Как паять и выпаивать соединения.
Паяльники требуют высокой температуры; соблюдайте осторожность при выполнении этого шага. Чрезмерное тепло может повредить компоненты вашего устройства; не держите паяльник на контактах длительное время.
Шаг 6

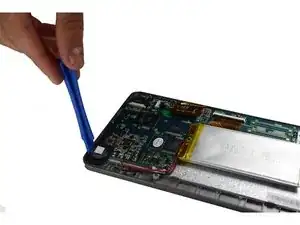

Извлеките динамик из планшета с помощью пластикового инструмента для вскрытия.
Для этого не потребуется много усилий — подденьте с плоской стороны динамика.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
