Замена разъёма зарядки Smartab STJR700
В этом руководстве показано, как заменить разъём зарядки в планшете Smartab STJR700. Если вы убедились, что перепробовали все возможные варианты, и планшет по‑прежнему не заряжается, переходите к этой инструкции по ремонту. Перед началом ремонта убедитесь, что нет других аппаратных неисправностей. К аппаратным неисправностям относятся повреждения зарядного устройства и неисправный аккумулятор.
Шаг 1

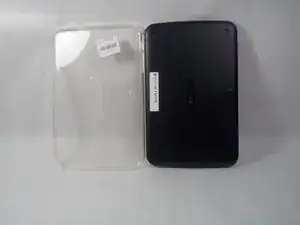

Выключите устройство, зажав кнопку блокировки. Снимите корпус с планшета и положите его лицевой стороной вниз.
Шаг 2

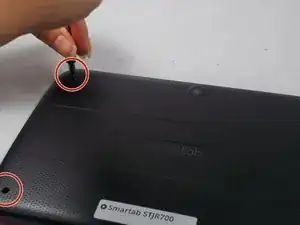

Открутите все четыре угловых винта с помощью насадки PH000 из набора iFixit.
Шаг 3
ВНИМАНИЕ: Избегайте прикосновений к дисплею.

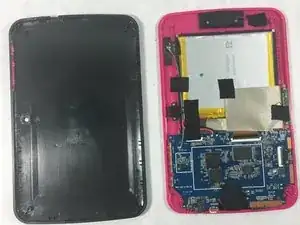

Подденьте планшет металлической лопаткой. Уберите заднюю панель в сторону.
Шаг 4

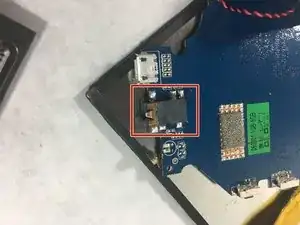

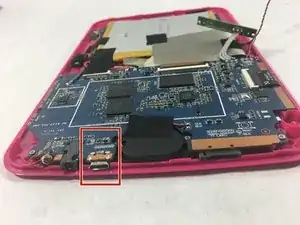

Найдите разъём зарядки.
Шаг 5

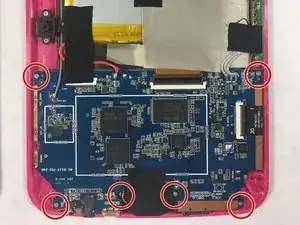

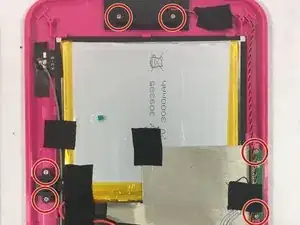

Открутите все отмеченные винты с помощью насадки PH000.
Шаг 6

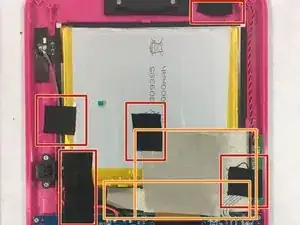

Удалите все куски ленты с помощью пинцета из набора iFixit.
Отсоедините два ленточных кабеля, присоединённых к камере.
Шаг 7
Снимите модуль материнской платы со стекла и дисплея.
Поскольку разъём зарядки припаян к материнской плате, необходимо заменить материнскую плату на ту, которая специально рассчитана для Smartab STJR700.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
