Замена аккумулятора M18A Sharper Image

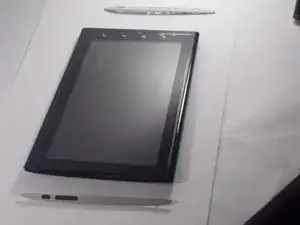

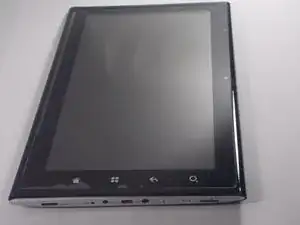

Уложите планшет на ровную поверхность лицевой стороной вниз.

Снимите серебристые боковые панели с помощью инструмента для поддевания, отщелкивая их от внешнего корпуса планшета.

Удалите 9 винтов, открутив те, что находятся за панелями, с помощью битовой отвёртки. Четыре винта с одной стороны и пять с другой. Все необходимо удалить.

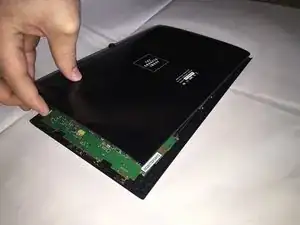

Отщелкните заднюю крышку планшета от передней, удаляя его внешний корпус. Будьте осторожны при удалении, так как провода динамика соединяют два корпуса планшета.

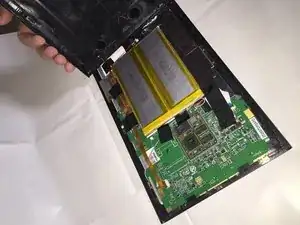

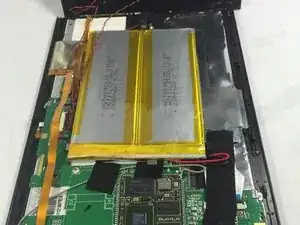

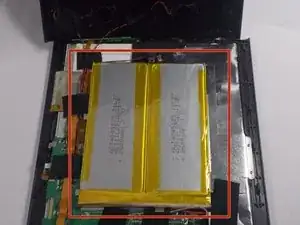

При открытии устройства аккумулятор явно виден, с боку материнской платы. Это серебристый прямоугольный аккумулятор с желтой лентой вокруг края, который прикреплен к серебристой металлической пластине, удерживающей аккумулятор на месте.

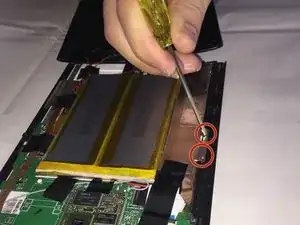

Используйте отвертку с крестовой насадкой, чтобы удалить два винта, удерживающих аккумулятор на месте.

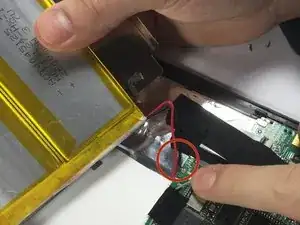

Снимите любую ленту, удерживающую аккумулятор или подложку, а затем найдите красные и черные провода, расположенные в углу аккумулятора, которые припаены к материнской плате.

С помощью кусачек отрежьте дефектные провода аккумулятора как можно ближе к плате.

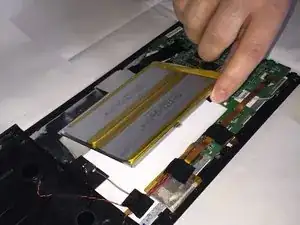

Затем поднимите аккумулятор из планшета.

Подключите паяльник и дождитесь его нагрева. Если у вашего паяльника есть регулятор, установите его на уровне от 15 до 40 ватт.

Далее разместите подготовленные провода аккумулятора в том же месте, откуда были удалены предыдущие провода.

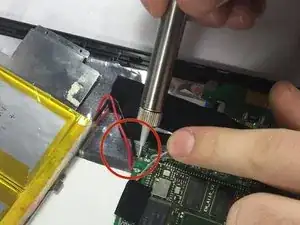

Затем коснитесь паяльником скрученного медного провода примерно на секунду, чтобы разогреть провод.

После этого коснитесь припоя к паяльнику
