Замена камеры Samsung Galaxy View

Поместите устройство на твёрдую ровную поверхность экраном вниз.

Поверните подставку так, чтобы отверстие рукояти было направлено вверх и не касалось задней панели планшета.

Вставьте заострённый конец пластиковой лопатки в круглое отверстие левого металлического защёлкивающего замка.

Держа лопаточку вставленной, подденьте её вправо, продвигая при этом отверстие замка.

Когда защёлка сдвинется вправо, потяните вверх левую сторону подставки, чтобы освободить её от задней панели планшета.

Повторите предыдущие действия для правой защёлки, затем поднимите подставку и снимите её с задней панели планшета.

Убедитесь, что устройство полностью выключено.

Сдвиньте защёлку отсека для SD-карты и извлеките SD-карту, чтобы убедиться, что все данные сохранены.

Удалите 4 винта (длиной 4 мм) с помощью крестовой отвёртки Phillips #0.

Вставьте пластиковый инструмент для вскрытия между швом задней панели и передней рамой, чтобы создать начальное отверстие.

Вставьте металлическую лопатку в полученное отверстие.

Ведите металлическую лопатку по шву, поддев заднюю панель по ходу движения.

Когда будет получено достаточно большое отверстие, снимите заднюю панель полностью вручную.

Вы услышите громкие щелчки от намагниченных защёлок. Это не повредит устройство и для открытия потребуется некоторая сила.

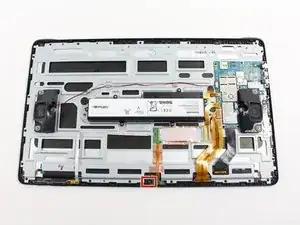

С помощью пластикового инструмента для вскрытия поднимите оранжевый защёлкивающий коннектор (обозначенный белой стрелкой) в месте его присоединения к материнской плате.

Удалите 6 винтов (длиной 4 мм) с помощью крестовой отвёртки Phillips #0.

Извлеките аккумулятор из устройства.

Поместите пластиковый инструмент для вскрытия под синий защёлкивающий коннектор, который прилегает к зелёной плате в нижней части устройства.

Подденьте вверх пластиковым инструментом, чтобы отсоединить защёлкивающий коннектор.

Снимите камеру, аккуратно захватив защёлкивающий коннектор и потянув вверх.
