Разборка RCA Voyager II RCT6773W22

Подготовьте рабочее место

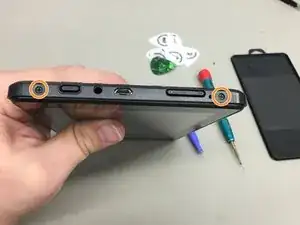

отвинтите два винта в верхней части устройства крестовой отверткой PH000

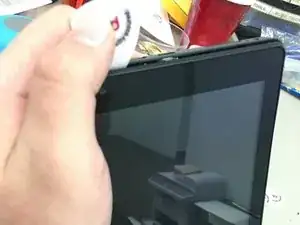

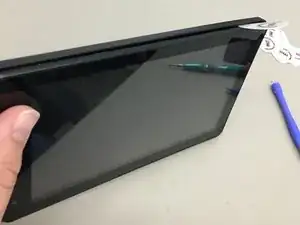

Начиная с верхней части, вставьте медиатор или пластиковый инструмент между кнопкой питания и краем экрана и слегка раздвиньте.

Проведите медиатором вдоль верхнего края вправо, затем вниз по правой стороне и вокруг остальной части планшета.

Между рамкой и платой довольно большое пространство. Действуйте аккуратно, но риск повреждения компонентов невысок.

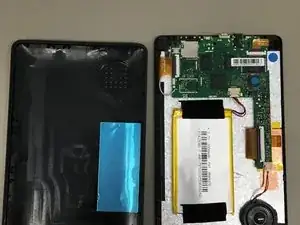

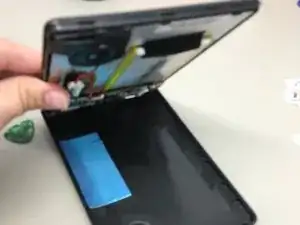

вытяните секцию из чёрного корпуса снизу, поднимите и снимите, отведя от планшета.

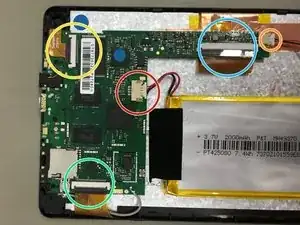

Разъём аккумулятора (в старых моделях может быть припаян к плате)

Фронтальная камера

Цифровой сенсор (оцифровщик)

ЖК-экран

Динамик

Сначала отключите питание аккумулятора

Не используйте металлические инструменты при подключённом аккумуляторе. Это может вызвать короткое замыкание.

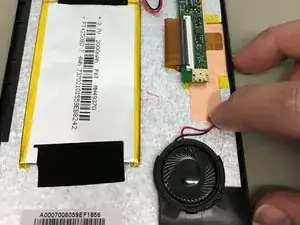

отключите динамик

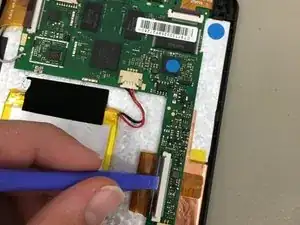

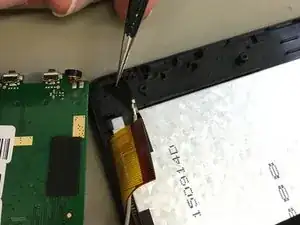

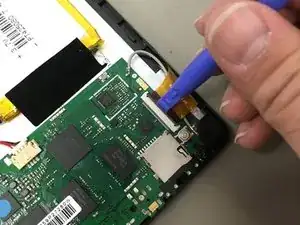

Поднимите чёрную защёлку над тремя гибкими шлейфами (камера, ЖК, оцифровщик) пластиковым инструментом.

Эти защёлки очень хрупкие и легко ломаются

аккуратно отсоедините все три шлейфа пальцами, слегка потянув

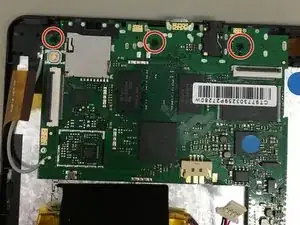

отвинтите три винта, фиксирующие плату, крестовой отверткой PH000

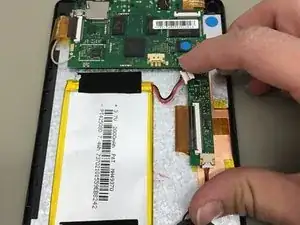

аккуратно поднимите плату

Не тяните плату слишком сильно — антенный кабель слева припаян!

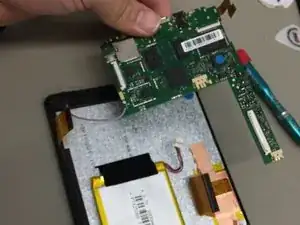

Отогните плату через левую сторону планшета и аккуратно снимите ленту, фиксирующую антенну к корпусу. При необходимости слегка прогрейте.

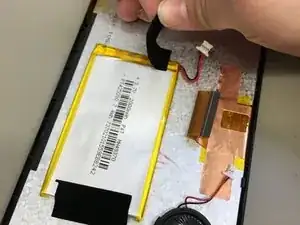

снимите ленту сверху и снизу батареи.

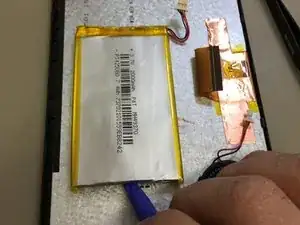

пластиковым инструментом подденьте батарею, чтобы оторвать её от клея, фиксирующего её на месте.

не используйте металлические или острые инструменты для извлечения батареи — разрыв или прокол могут вызвать возгорание или быстрый нагрев и повредить устройство.

Батарея приклеена непосредственно к задней части ЖК-экрана. При снятии будьте осторожны, чтобы не повредить ЖК.

Батарея мягкая и в некоторой степени податлива — её можно слегка сгибать без повреждений.

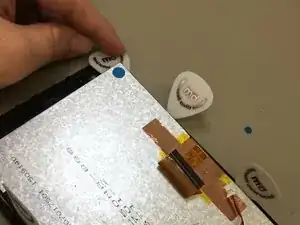

Вставьте медиаторы между ЖК-экраном и пластиковыми защёлками, удерживающими его на месте.

Размещение медиатора в верхнем левом углу (рядом с кнопкой питания) меньше и находится на уголке. Рекомендую вставлять этот медиатор последним.

Аккуратно нажмите медиатором в верхнем правом углу вниз, чтобы приподнять ЖК из защёлки. Проведите вдоль верха и правой стороны, чтобы дополнительно отслоить ЖК.

Используйте медиаторы по мере необходимости для отделения ЖК в других областях.

После того как экран отслоится и станет свободным, уберите медиаторы, чтобы не повредить ЖК при извлечении.

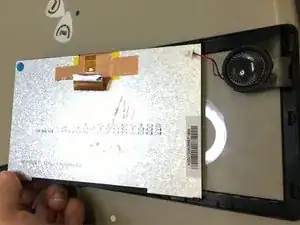

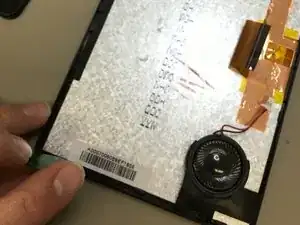

Для извлечения поднимите верхнюю часть ЖК и вытащите его из корпуса, отводя от динамика, который закреплён на рамке оцифровщика.

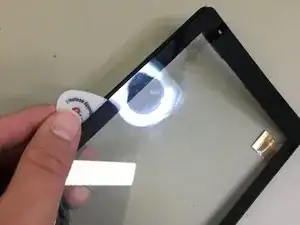

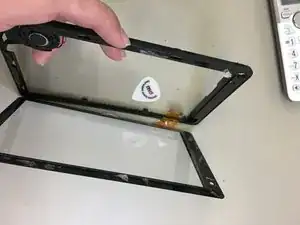

чтобы снять оцифровщик/стекло с рамки и динамика, подведите медиатор под угол между стеклом и рамкой, чтобы ослабить клей.

Если клей трудно ослабить, прогрейте края феном или термопушкой, затем попробуйте снова.

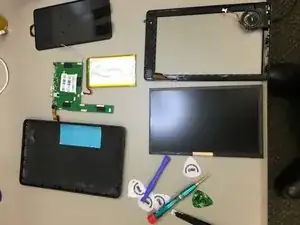

Вы полностью разобрали RCA Voyager II
