Замена фронтальной камеры Toshiba Excite 7

Снимите заднюю крышку.

Подденьте уплотнение крышки ногтем или плоским предметом. Начинайте с верхнего правого угла — сразу над фронтальной камерой, это «слабое место» устройства.

После того как первый зафиксированный усик отогнут, перемещайте плоский предмет по периметру крышки, пока она не освободится. При этом вы услышите, как защёлки отсоединяются.

Удалите чёрную ленту с устройства.

Сохраните ленту — при сборке её нужно будет вернуть на место.

Отключите провода от аккумулятора.

Аккумулятор — чёрный прямоугольник в центре устройства. К нему подключены два провода: один — чуть выше аккумулятора, другой — справа.

Открутите аккумулятор от устройства.

Аккумулятор крепится пятью винтами, не потеряйте их.

Аккумулятор фиксируется одним зажимом, который необходимо отсоединить. Он расположен в нижнем правом углу аккумулятора, сразу над правым динамиком. Динамики и провода не закреплены на аккумуляторе — они могут выпасть.

Отогните зажим и поднимите аккумулятор вверх.

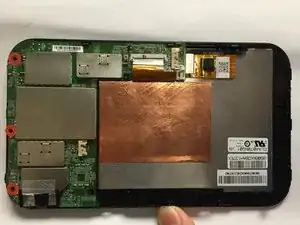

Снимите оставшиеся 3 винта, чтобы освободить плату. Сохраните винты.

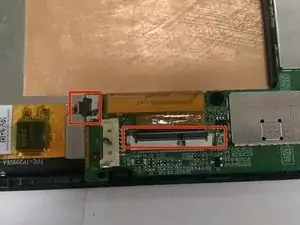

Экран подключён к плате двумя «шлейфами данных» (оранжевые ленты). Каждый шлейф состоит из трёх элементов: сам шлейф, белый разъём и чёрный рычажок.

Аккуратно поднимите чёрный рычажок и отключите шлейфы данных.

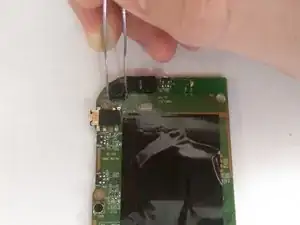

Аккуратно выведите плату из защёлок, расположенных справа от неё.

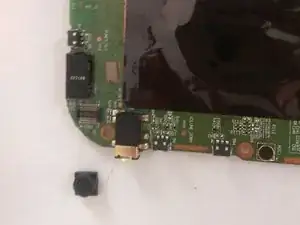

Переверните плату лицевой стороной вниз. Камера — маленький чёрный квадрат с отверстием посередине.

Аккуратно отключите старую камеру от платы и подключите новую камеру к разъёму. Чтобы собрать устройство, выполните действия в обратном порядке.
