Замена задней камеры Toshiba Excite 7

Снимите заднюю крышку.

Подденьте уплотнение крышки ногтем или тонким плоским предметом. Начните с верхнего правого угла прямо над передней камерой — это «слабое место» устройства.

После того как вы отожмёте первую защёлку, проведите плоским предметом по периметру крышки, пока её можно будет снять. Вы должны услышать, как защёлки отпускают.

Удалите чёрную ленту с устройства.

Сохраните ленту — она потребуется при сборке.

Отключите провода от аккумулятора.

Аккумулятор — чёрный прямоугольник в центре устройства. К аккумулятору подключены два жгута проводов: один чуть выше аккумулятора и один справа от него.

Отвинтите аккумулятор от корпуса устройства.

В устройстве пять винтов, которые нужно удалить — сохраните винты.

У аккумулятора есть одна защёлка, которую нужно отжать. Защёлка находится в нижнем правом углу аккумулятора прямо над правым динамиком. Динамики и провода не закреплены на аккумуляторе и могут отвалиться.

Отожмите защёлку назад, затем приподнимите аккумулятор.

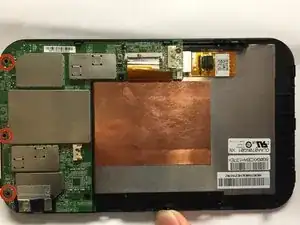

Удалите оставшиеся 3 винта, чтобы освободить плату. Сохраните винты.

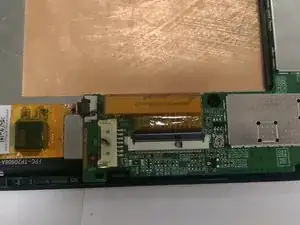

Экран подключён к плате двумя лентами передачи данных (оранжевые шлейфы). Лента передачи данных состоит из трёх рабочих компонентов: шлейфа, белого разъёма и чёрного фиксатора.

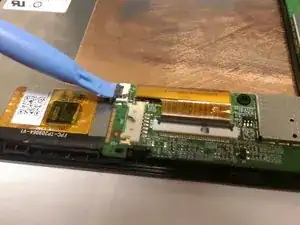

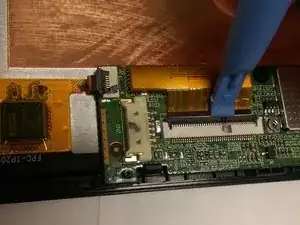

Осторожно приподнимите чёрный фиксатор открывающим инструментом и отключите шлейфы.

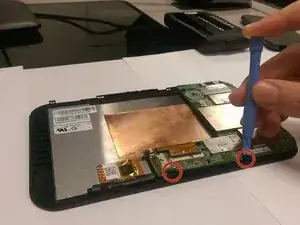

С помощью открывающего инструмента извлеките плату, аккуратно отогнув её от защёлок, расположенных справа от платы.

Переверните плату: задняя камера — чёрный прямоугольник в верхнем правом углу платы.

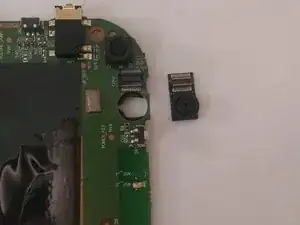

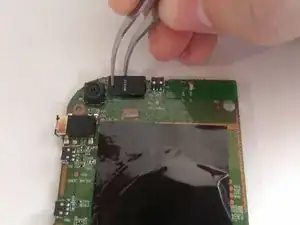

Осторожно отключите камеру от платы и подключите новую камеру.
