Замена задней камеры Toshiba Excite 10 AT300

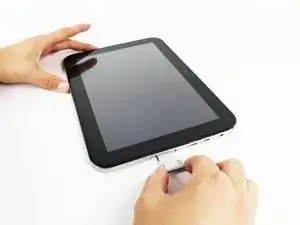

Извлеките карту SD из слота для карт SD.

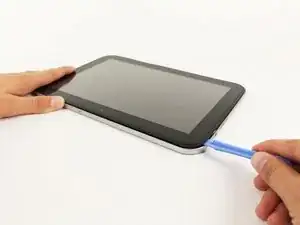

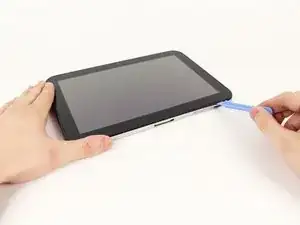

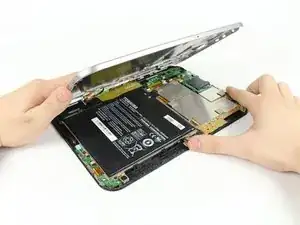

Используйте инструмент для вскрытия, чтобы разъединить переднюю и заднюю панели: подденьте инструментом край экрана и проведите им по кругу вдоль корпуса устройства.

Убедитесь, что вы отщёлкнули все защёлки на задней панели, иначе её будет сложно снять и вы можете повредить планшет.

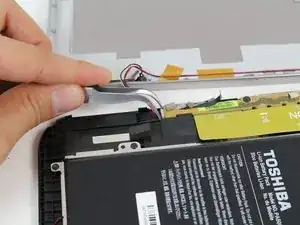

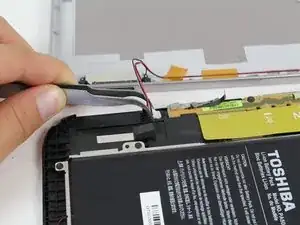

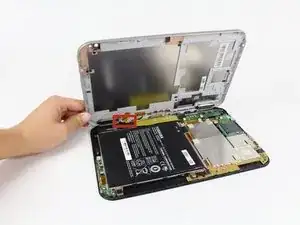

Снимите кабель динамика с разъёма, захватив по обе стороны белый пластиковый разъём пинцетом и потянув прямо на себя.

Будьте осторожны, чтобы не вырвать провода из белого пластикового разъёма.

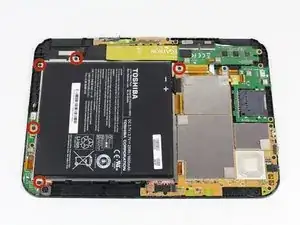

Используя крестовую отвертку #00, удалите следующие винты:

Пять винтов Phillips #00, 3 мм

Осторожно приподнимите аккумулятор, оттянув его от защёлки, удерживающей его внизу.

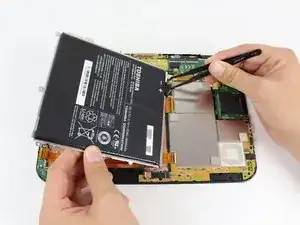

Держа аккумулятор приподнятым, с помощью пинцета отсоедините кабель аккумулятора от его разъёма.

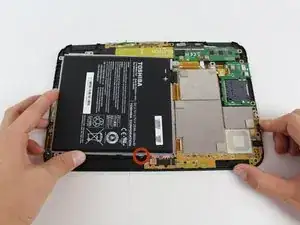

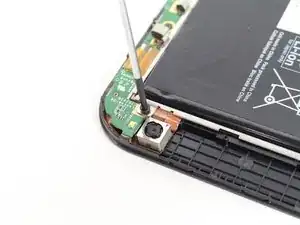

Используя крестовую отвертку #00, выкрутите винт, крепящий дочернюю плату.

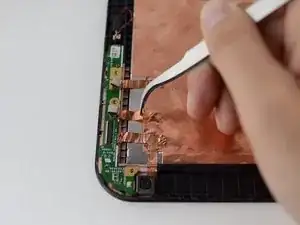

Снимите жёлтую ленту с помощью пинцета.

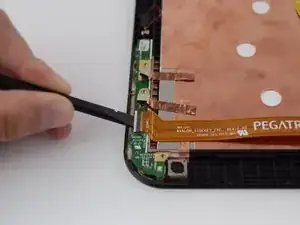

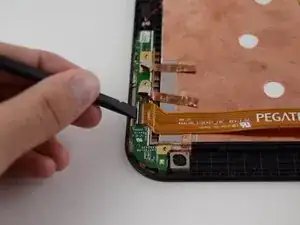

Разблокируйте корпус разъёма лентового кабеля, используя пинцет и/или лопатку.

Осторожно вытащите лентовый кабель из корпуса, используя пинцет или руками.

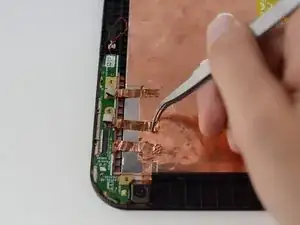

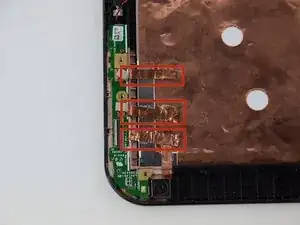

Оттяните медную ленту от задней панели, сохраняя её соединённой с зелёной платой задней камеры.

Будьте осторожны, чтобы не порвать медную ленту.

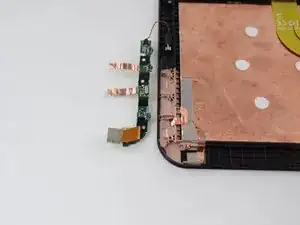

Снимите дочернюю плату руками, приподняв её с шасси планшета. Переверните плату и положите рядом с планшетом лицевой стороной вниз.

Не отсоединяйте красный и чёрный провода, соединяющие её с мотором вибрации.

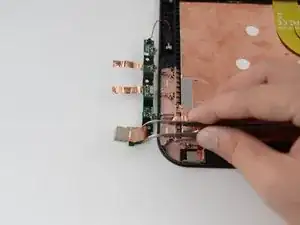

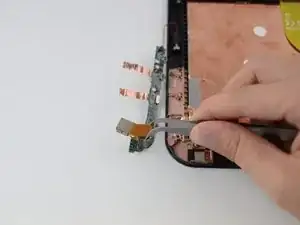

Осторожно зажмите разъём лентового кабеля между двумя пальцами или пинцетом и потяните прямо наружу. Разъём лентового кабеля должен отсоединиться — теперь камеру можно заменить.
