Замена материнской платы NuVision TM1088
В этом руководстве показано, как заменить материнскую плату. Замена материнской платы потребует частого пайки.
Шаг 1
Поместите пластиковый инструмент для открытия между передней и задней крышками и подденьте каждый угол крышки.
Шаг 2

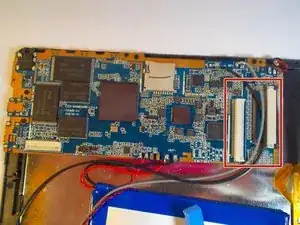

Удалите два разъема для экрана, потянув вверх и в сторону от материнской платы.
Шаг 3

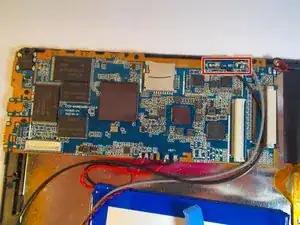

Удалите разъем для камер, потянув разъем вверх и в сторону от материнской платы.
Шаг 4
Расплавьте припой и удалите красные и черные провода, ведущие к батарее.
Шаг 5
Расплавьте припой на черных и серых проводах и удалите провода с материнской платы.
Шаг 6
Расплавьте припой и удалите красные и черные провода, ведущие к динамику.
Шаг 7

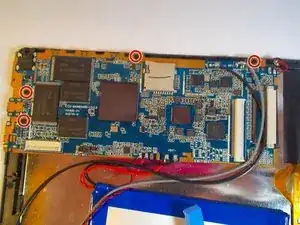

Удалите четыре винта с крестообразной головкой длиной 4 мм, которые удерживают материнскую плату.
Шаг 8

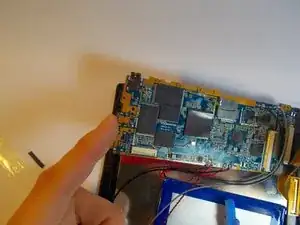

Поднимите материнскую плату от сборки передней крышки.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
