Замена динамиков Lenovo Tab S8

Убедитесь, что устройство выключено.

Осторожно вставьте лопатку в один из нижних углов между экраном и корпусом.

Проведите лопаткой вдоль внутреннего края зазора, чтобы поддеть корпус и открыть его.

Будьте осторожны с маленькими кнопками громкости и включения при поддевании корпуса лопаткой. Они закреплены небольшими пластиковыми элементами, которые легко ломаются.

После снятия крышки выкрутите винт M1.6 x 2 мм, удерживающий кабель батареи, отверткой JIS J000.

Использование бит отвертки, не подходящих по размеру к шляпке винта, может сорвать винт и сделать его непригодным для дальнейшего использования.

Снимите ленту, осторожно поддев её края лопаткой.

Перед снятием батареи обязательно отключите ленточные кабели под ней. Кабели могут прилипнуть к батарее при её извлечении и повредиться.

Осторожно поднимите защёлки на четырёх ZIF-разъёмах, чтобы отключить кабели.

Используйте пластиковую карту, чтобы аккуратно поддеть батарею и отделить её от корпуса.

Возможно, батарея приклеена к корпусу. Используйте лопатку, чтобы отделить клей, пока батарея частично приподнята картой.

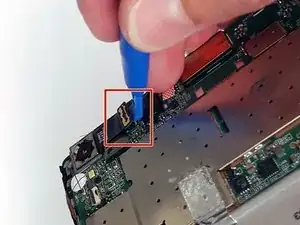

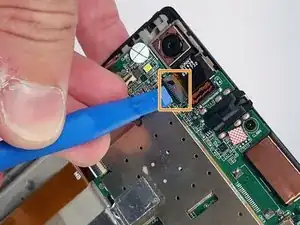

Используйте кончик лопатки или ноготь, чтобы поднять маленькую фиксирующую защёлку. Затем аккуратно вытащите кабель из-под камеры.

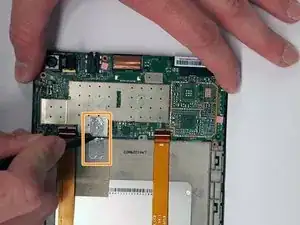

Снимите прижимаемый кабель рядом с камерой, аккуратно поддев его инструментом для вскрытия.

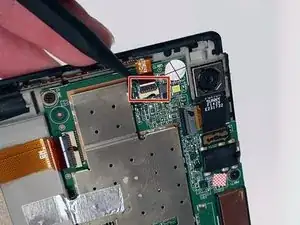

Разблокируйте ZIF-разъём, подняв чёрную планку и выдвинув ленточный кабель.

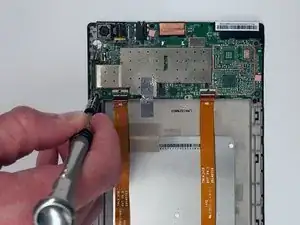

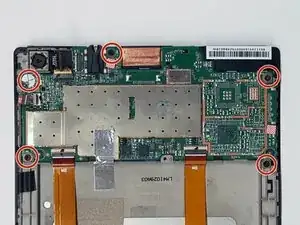

Выверните пять винтов M1.6 x 2 мм с материнской платы отверткой JIS J000.

Один винт спрятан под круглой белой наклейкой прямо под камерой. Снимите наклейку, чтобы получить доступ к винту под ней.

Отрежьте или удалите кусок серебристой ленты с материнской платы.

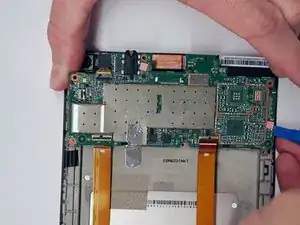

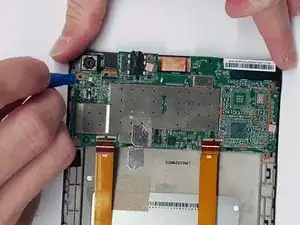

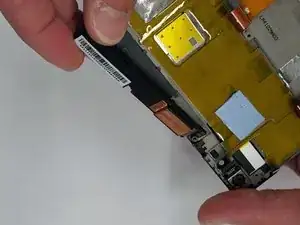

Используйте лопатку, чтобы осторожно поддеть материнскую плату по одному краю и вынуть её из рамки.

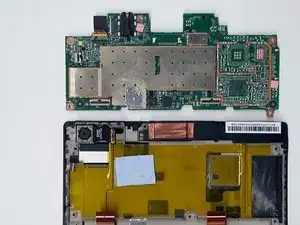

После удаления материнской платы и батареи найдите верхний и нижний динамики.

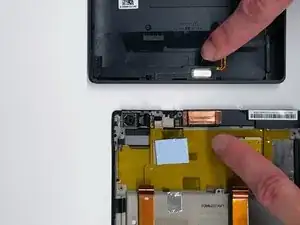

Провод нижнего динамика приклеен к задней крышке устройства, поэтому при его снятии будьте осторожны.

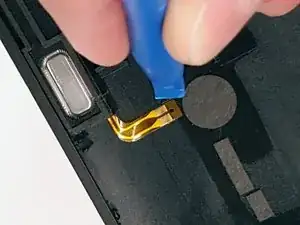

Поднимите провод пластиковым инструментом для вскрытия. Убедитесь, что у инструмента острый край.
