Замена материнской платы Kindle Paperwhite 12-го поколения

Используйте инструмент для открытия или пластиковые медиаторы и вставьте кончик между задней крышкой и экраном.

Проведите инструментом вдоль кромки планшета, чтобы освободить защёлки, скрепляющие их, и избегайте повреждения разъёмов.

Вы также можете разместить дополнительные медиаторы в промежутке между верхней и нижней частями корпуса, чтобы предотвратить защёлкивание передней и задней крышек.

Переверните Kindle и снимите заднюю крышку с экрана и устройства.

При повторной сборке совместите верхнюю и нижнюю части корпуса и нажмите до щелчка.

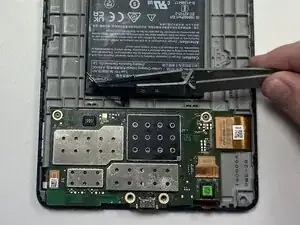

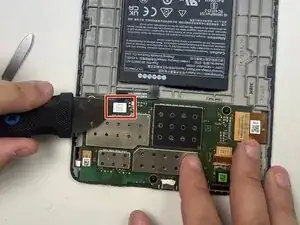

Поместите лопатку или инструмент для открытия под край разъёма и подденьте строго вверх, чтобы отключить его.

Обязательно подденьте под край самого разъёма, а не под гнездо на плате. В противном случае вы рискуете безвозвратно повредить гнездо.

Работайте аккуратно: не поддёргивайте и случайно не зацарапывайте мелкие поверхностно-монтируемые компоненты на плате.

Для повторного подключения аккуратно совместите разъём с гнездом и нажмите пальцем — сначала на одну из коротких сторон, затем на другую — до щелчка. Не пытайтесь вставить разъём силой. Если возникают трудности, переставьте его и попробуйте снова.

Батарея приклеена к корпусу с помощью клея.

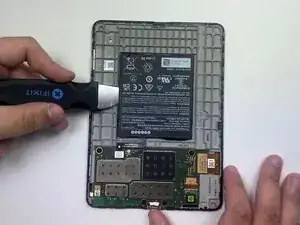

Используйте чёрную нейлоновую лопатку и просуньте её под боковые стороны батареи, чтобы создать зазор между батареей и корпусом.

По возможности используйте чёрную нейлоновую или пластиковую лопатку. Использование металлической лопатки может привести к повреждению устройства.

Избегайте поддёма по верхней части батареи, так как базовая модель не имеет опоры с этих сторон. Следите, чтобы не изгибать и не деформировать батарею при снятии, так как это может вызвать долгосрочные повреждения.

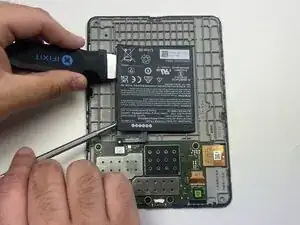

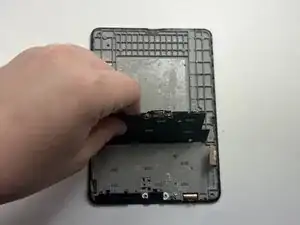

Как только батарея ослабнет от клея, аккуратно подденьте и полностью отсоедините её с помощью чёрной нейлоновой лопатки, применяя лёгкое вытягивающее усилие вверх.

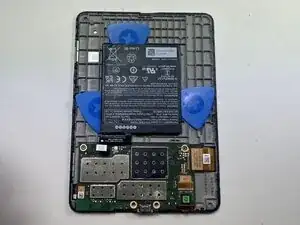

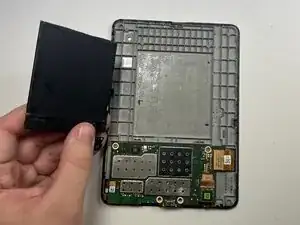

Освободите батарею от основы, затем вставьте по медиатору с каждой стороны батареи, чтобы помочь её отцепить. Как только медиаторы будут на месте, аккуратно отлейте батарею и извлеките её из устройства.

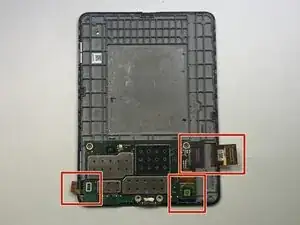

Поместите лопатку или инструмент для открытия под край пресс-разъёма и подденьте строго вверх, чтобы отключить его.

Обязательно подденьте под край самого разъёма, а не под гнездо на плате. В противном случае вы рискуете безвозвратно повредить гнездо.

Шлейф в левом нижнем углу слегка приклеен, поэтому аккуратно удалите клей перед отключением кабеля.

Для повторного подключения аккуратно совместите разъём с гнездом и нажмите пальцем — сначала на одну из коротких сторон, затем на другую — до щелчка. Не пытайтесь вставить разъём силой и не нажимайте по центру разъёма. Если возникают трудности, переставьте его и попробуйте снова.

Используйте отвёртку Torx Plus 5IP, чтобы открутить четыре винта 3.2 мм, фиксирующие материнскую плату.

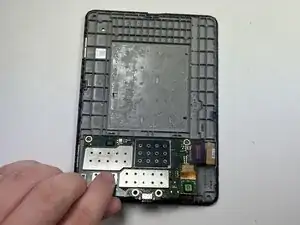

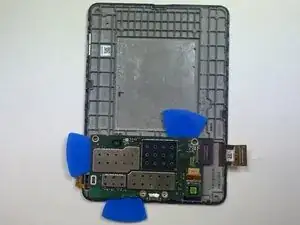

Просуньте медиаторы под кромки материнской платы, чтобы ослабить клей, удерживающий её на месте.

Использование металлической лопатки или инструмента для поддёма может повредить внутренние компоненты. По возможности используйте чёрную нейлоновую лопатку или медиаторы.

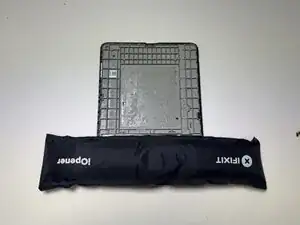

Используйте iOpener на задней стороне корпуса, чтобы помочь размягчить клей.

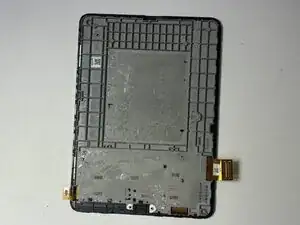

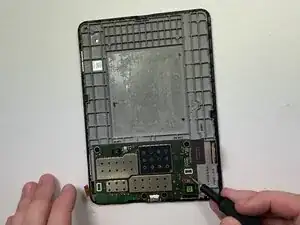

Аккуратно поднимите кусок материнской платы от рамки, стараясь не повредить плату в процессе.
