Замена фронтальной камеры Huawei MediaPad S7-301u

Используйте палец или металлическую лопатку, чтобы приподнять как верхнюю, так и нижнюю чёрные крышки на задней панели планшета.

Отверткой с битой Phillips (J000) удалите 6 винтов (2 мм), расположенных в верхней и нижней частях планшета.

Держите устройство за серебристую окантовку и переднюю часть экрана.

Другой рукой аккуратно надавите в центре задней панели планшета, пока передний экран не отстегнется от серебристой задней крышки.

В конце отделите экран от серебристого заднего корпуса.

Используйте пластиковую лопатку, чтобы снять аккумулятор, приклеенный к металлической раме.

Будьте осторожны, чтобы не проколоть аккумулятор при его снятии.

Проследите провода до места их подключения на плате и просто выньте белый разъём из гнезда.

При снятии аккумулятора аккуратно обращайтесь с разъёмом, который соединяет провода с материнской платой.

После снятия аккумулятора материнская плата готова к удалению.

Снимите камеру с материнской платы, отключив защёлку рядом с ней. Здесь можно использовать точные пинцеты.

Чтобы снять разъём питания с материнской платы, открутите два винта 4 мм с помощью биты T5.

Используйте точные пинцеты, чтобы отключить 7 защёлок от материнской платы

Снимите кабель разъёма для наушников с материнской платы, аккуратно потянув за защёлку.

Открутите 4 винта 4 мм с помощью биты T5 по краям или в рамке материнской платы, чтобы снять её.

Аккуратно извлеките материнскую плату из металлической рамы.

К материнской плате приклеена длинная тонкая лента. Эта лента может быть снята вместе с платой.

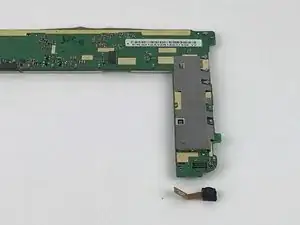

После снятия аккумулятора извлеките фронтальную камеру из разъёма, расположенного в верхнем левом углу планшета.

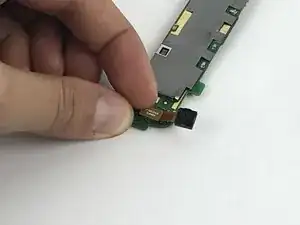

Осторожно отщёлкните камеру от материнской платы пальцами или пинцетом.
