Замена экрана Huawei MediaPad S7-301u
Портативное устройство, такое как планшет, использует сенсорный экран в качестве основного способа ввода. Сенсорный экран — это любой дисплей, с которым вы взаимодействуете, просто касаясь его. Сенсорный экран планшета со временем изнашивается. В результате вы можете заметить задержки отклика при касании, а иногда экран перестаёт реагировать вовсе. В любом случае может потребоваться замена экрана. В следующих шагах мы покажем, как снять и заменить сенсорный экран, если у вас начались с ним проблемы.
Шаг 1
Используйте палец или металлическую лопатку, чтобы отжать верхние и нижние чёрные заглушки на задней панели планшета.
Шаг 2
Отвинтите шесть винтов (2 мм) вверху и внизу планшета, используя отвёртку с битой Phillips (J000).
Шаг 3
Держите устройство за серебристую кромку и переднюю часть экрана.
Другой рукой аккуратно нажмите на центральную часть задней панели планшета, пока передняя часть экрана не отделится от серебристой задней крышки.
В конце полностью отделите экран от серебристого корпуса.
Шаг 4
Используйте пластиковую лопатку, чтобы отсоединить батарею, приклеенную к металлической раме.
Будьте осторожны, чтобы не проколоть батарею при её снятии.
Проследите провода до места их подключения на материнской плате и просто вытащите белый разъём из гнезда.
При снятии батареи обращайте внимание на разъём, который соединяет провода с материнской платой.
Шаг 5
После снятия батареи можно приступать к удалению материнской платы.
Снимите камеру с материнской платы, отсоединив защёлку рядом с ней. Для этого можно использовать точные пинцеты.
Чтобы снять разъём питания с материнской платы, отвинтите два винта 4 мм битой T5.
Шаг 6
Используйте точные пинцеты, чтобы отсоединить 7 защёлок от материнской платы.
Снимите кабель разъёма наушников с материнской платы, аккуратно потянув за защёлку.
Шаг 7
Отвинтите четыре винта 4 мм с помощью биты T5 по краям или на рамке материнской платы, чтобы снять её.
Аккуратно извлеките материнскую плату из металлической рамы.
К материнской плате прикреплена длинная тонкая лента. Эту ленту можно вытащить вместе с материнской платой.
Шаг 8

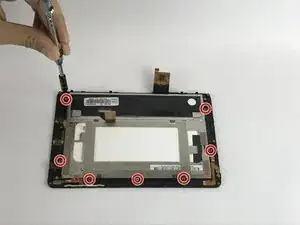

Снимите семь винтов 2 мм на металлической раме. Используйте отвёртку J000.
Шаг 9

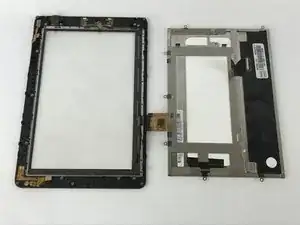

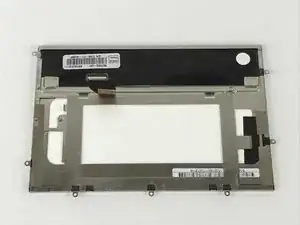

Аккуратно извлеките ЖК-дисплей из передней стеклянной рамки.
При отделении ЖК-дисплея от устройства следите, чтобы внутрь не попала посторонняя пыль или мусор.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
