Замена материнской платы Huawei MediaPad S7-301u
В любом устройстве материнская плата — самый важный компонент системы. Это центр управления всем в планшете. Это означает, что все соединения проходят через неё. Будучи «двигателем» планшета, материнская плата удерживает всё вместе. Если она повреждена или на неё что‑то пролито, планшет не будет работать. Это основная платформа для взаимодействия всех остальных компонентов устройства. Материнская плата состоит из различных компонентов, у каждого из которых своя роль в работе планшета.
Шаг 1

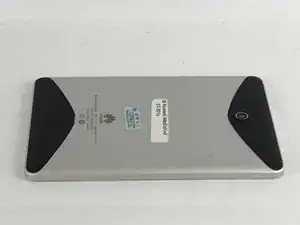

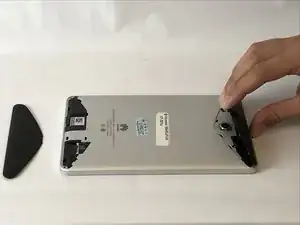

Используйте палец или металлическую лопатку, чтобы приподнять верхнюю и нижнюю чёрные крышки на задней панели планшета.
Шаг 2
Отверткой с битой Phillips (J000) удалите 6 винтов (2 мм), расположенных вверху и внизу планшета.
Шаг 3

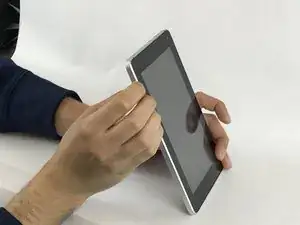

Держите устройство за серебристую кромку и переднюю часть экрана.

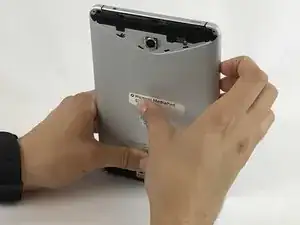

Другой рукой аккуратно нажмите на центральную часть задней панели планшета, пока передний экран не отделится от серебристой задней крышки.

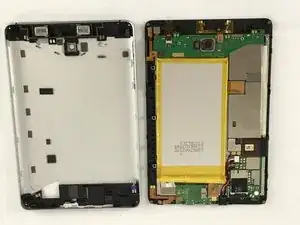

Наконец, отделите экран от серебристого заднего корпуса.
Шаг 4

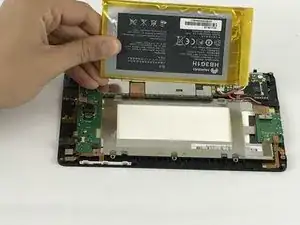

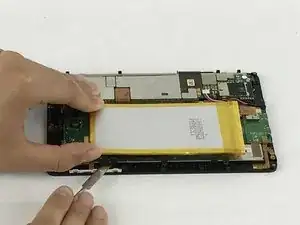

Используйте пластиковую лопатку, чтобы извлечь батарею из устройства — она приклеена к металлической рамке.
Будьте осторожны, не проткните батарею при её удалении.
Проследите провода до места их подключения к материнской плате и просто вытяните белый разъём из гнезда.
При снятии батареи будьте осторожны с разъёмом, который соединяет провода с материнской платой.
Шаг 5

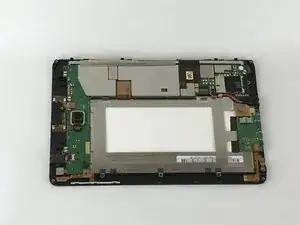

После удаления батареи материнская плата готова к снятию.

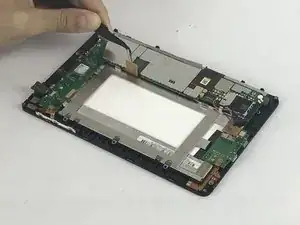

Снимите камеру с материнской платы, отсоединив защёлку рядом с ней. Здесь можно использовать пинцет для точной работы.
Чтобы снять разъём питания с материнской платы, выкрутите два винта 4 мм битой T5.
Шаг 6

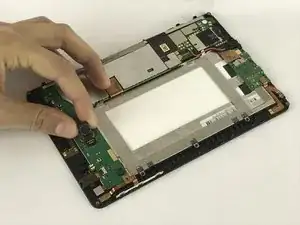

Используйте пинцет для точной работы, чтобы отсоединить 7 защёлок от материнской платы.
Снимите кабель разъёма наушников с материнской платы, аккуратно потянув за защёлку.
Шаг 7

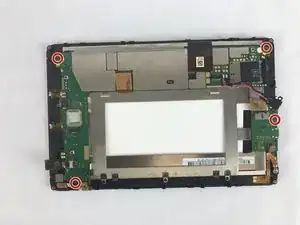

Открутите 4 винта 4 мм битой T5 по краям или на рамке материнской платы, чтобы её снять.

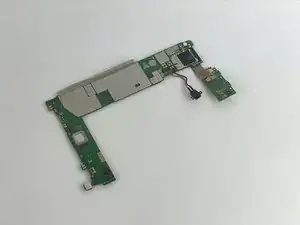

Аккуратно извлеките материнскую плату из металлической рамки.
К материнской плате будет приклеена длинная тонкая лента. Эта лента может быть снята вместе с материнской платой.
Заключение
Для обратной сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
