Замена динамика Hipstreet Titan 2 HD

Отвёрткой PH#00 выверните два крестообразных винта размером 0,145 дюйма.

Винты находятся на нижней стороне устройства, рядом с регуляторами питания и громкости.

Поместите маленькую присоску на экран.

Увлажните основание присоски, чтобы обеспечить надёжное уплотнение.

Если экран треснул, присоска может не обеспечить герметичность; чрезмерное усилие может привести к трещинам или повреждению экрана.

Вставьте пластиковый инструмент для открытия между защитной крышкой экрана и задней крышкой планшета.

Возьмитесь за ручку маленькой присоски.

Проведите пластиковым инструментом вдоль кромки устройства, чтобы отделить защитную крышку экрана от задней крышки.

Тяните вверх за ручку присоски, одновременно сдвигая инструмент для открытия.

При перемещении пластикового инструмента избегайте слишком глубокого вхождения в крышку. Это может повредить разъём динамика на задней крышке.

С помощью пластикового инструмента для открытия извлеките динамик из задней крышки.

Динамик удерживается на клеевой основе и легко извлекается.

Не тяните за провода динамика. Это может повредить припаянные соединения.

После отсоединения динамика снятие крышки завершено.

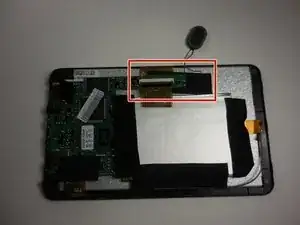

Снимите чёрную монтажную ленту.

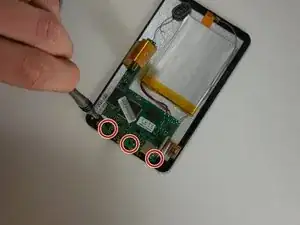

Отвёрткой #PH000 выверните три монтажных винта плат размером 0,145 дюйма.

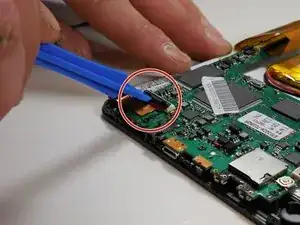

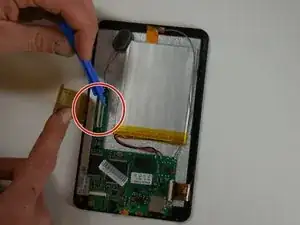

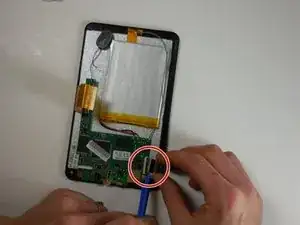

Поднимите фиксирующие защёлки на трёх ленточных разъёмах и отсоедините ленточные разъёмы.

Определите два припаиваемых контакта для динамика.

С помощью приспособления для удаления припоя удалите припаиваемые контакты динамика.

Припаяйте новые проводники динамика к плате.

Сначала припаяйте красный провод слева, затем чёрный провод справа.

Припой может обжечь кожу. Действуйте осторожно.
