Замена рамки Kindle Fire

Вставьте пластиковый инструмент для вскрытия в нижний правый угол Kindle Fire.

Подденьте корпус и проведите пластиковым инструментом вдоль периметра Kindle Fire, чтобы освободить защёлки, фиксирующие половинки корпуса друг с другом.

Если вставить пластиковый инструмент очень трудно, аккуратно используйте металлическую лопаточку, чтобы освободить первую защёлку, затем вернитесь к пластиковому инструменту, чтобы избежать царапин на корпусе.

Удобно поддевать нижнюю часть Kindle Fire наружу (и от стороны) от верхней части. Приложение слишком большой силы при попытке разъединить части без отведения может привести к растрескиванию внутренних защёлок.

Когда все пластиковые защёлки будут освобождены, снимите заднюю крышку с Kindle Fire.

Вставьте наконечник пластикового инструмента между правой ячейкой батареи и рамкой Kindle Fire.

Подденьте батарею вверх и продвигайте пластиковый инструмент вдоль её края, чтобы освободить клей, фиксирующий её к рамке.

Повторите процедуру из предыдущего шага, чтобы освободить левую ячейку батареи.

Поднимите заднюю часть батареи, чтобы снять напряжение с разъёма батареи, и одновременно используйте лопаточку, чтобы вытолкнуть разъём батареи из его гнезда.

Выньте батарею из Kindle Fire.

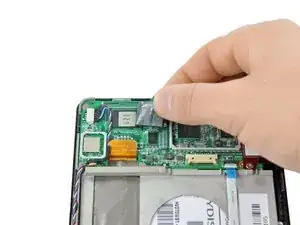

Отклейте ленту на верхнем левом интегральном модуле, которая фиксирует кабель динамика.

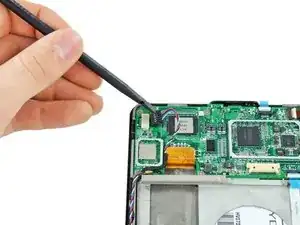

Используйте плоский конец лопаточки, чтобы выдавить разъём динамика из его гнезда.

Освободите путь кабеля динамика.

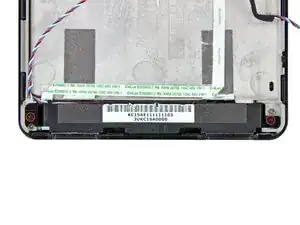

Удалите два винта Phillips #00 длиной 3.3 мм, фиксирующие динамики в Kindle Fire.

Поднимите динамики и извлеките их из Kindle Fire.

Удалите два винта Phillips #00 длиной 2.3 мм с контроллера сенсорного экрана.

Используйте пластиковый инструмент для вскрытия, чтобы освободить разъём контроллера сенсорного экрана.

Осторожно извлеките контроллер сенсорного экрана, поднимая его вверх и вправо.

Будьте осторожны, чтобы не порвать ленточный кабель.

Используйте пластиковый инструмент для вскрытия, чтобы откинуть вверх ZIF-разъём кнопки питания.

Этот разъём не будет удалён до тех пор, пока материнская плата не будет освобождена.

Откиньте ZIF-гнездо датчика окружающего освещения с помощью пластикового инструмента для вскрытия.

Используйте пинцет, чтобы потянуть синюю язычок на кабеле датчика окружающего освещения и извлечь его из гнезда.

Используйте пластиковый инструмент для вскрытия, чтобы поднять и отключить кабель передачи данных дисплея.

Поднимите разъём антенны пластиковым инструментом для вскрытия, чтобы отключить его.

Освободите путь кабеля антенны.

Удалите шесть винтов Phillips #00 длиной 2.6 мм, фиксирующих материнскую плату к рамке.

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно приподнять нижнюю сторону материнской платы и освободить её от клея на её обратной стороне.

Подденьте верхнюю сторону материнской платы пластиковым инструментом до тех пор, пока она не освободится.

Выньте материнскую плату из Kindle Fire, убедившись, что кабель кнопки питания из шага 8 отсоединился от разъёма.

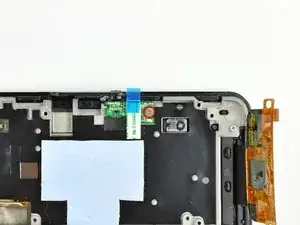

Удалите винт Phillips #00 длиной 2.5 мм, фиксирующий плату кнопки питания в Kindle Fire.

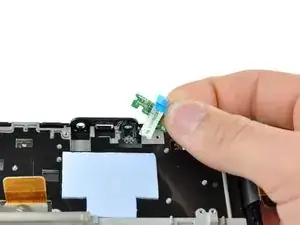

Поднимите плату кнопки питания и извлеките её из Kindle Fire.

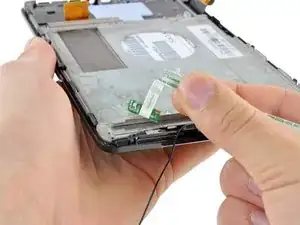

Используйте плоский конец лопаточки, чтобы отклеить кабель датчика окружающего освещения от рамки.

Вам потребуется отодрать серебристую ленту возле нижнего правого изгиба кабеля. Серебристая лента под нижним левым изгибом кабеля поднимать не нужно.

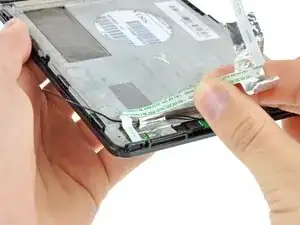

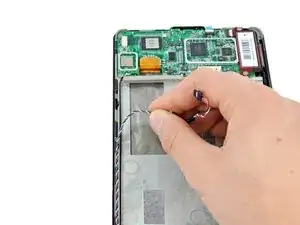

Используйте плоский конец лопаточки, чтобы отклеить серебристую ленту, фиксирующую кабель антенны.

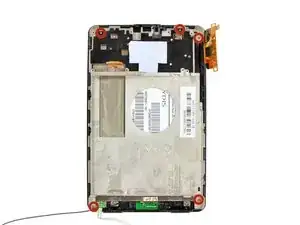

Удалите пять винтов Phillips #00 длиной 3.6 мм, фиксирующих рамку и датчик окружающего освещения.

Выдвиньте датчик окружающего освещения из-под рамки и извлеките его из Kindle Fire.

Если датчик окружающего освещения не выходит легко, слегка приподнимите рамку пластиковым инструментом для вскрытия, чтобы он освободился.

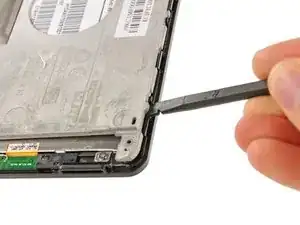

Используйте плоский конец лопатки, чтобы отжать рамку от узла дисплея, пока не сможете взять её рукой.

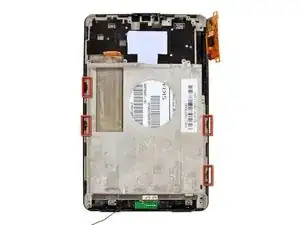

Поднимайте рядом с фиксирующими защёлками, отмеченными красными прямоугольниками на первой картинке.

Снимите рамку с узла дисплея.

При снятии рамки может оставаться липкий остаток, который будет создавать некоторое сопротивление при отделении верхней половины рамки.
