Замена материнской платы Kindle 2

Положите Kindle экраном вниз на мягкую ткань, чтобы защитить дисплей.

Зажмите пластиковый инструмент для вскрытия в маленьком зазоре между серым пластиком и металлическим корпусом.

Проводите пластиковым инструментом по зазору, одновременно надавливая, чтобы отделить серый пластик от металлического корпуса.

Сдвиньте верхнюю серую пластиковую панель вдали от металлического корпуса Kindle.

После отсоединения верхней серой пластиковой панели от металлической задней крышки удалите её.

Используйте отвёртку Phillips #00, чтобы выкрутить два винта длиной 4 мм из металлического корпуса.

Используйте пластиковый инструмент для вскрытия, чтобы надавить вниз и поддеть в направлении металлического корпуса, чтобы освободить каждый из трёх защёлок, удерживающих металлический корпус на месте.

Снимите металлический корпус.

Кнопка регулировки громкости расположена в пазе на боковой стороне Kindle. При снятом металлическом корпусе кнопка регулировки громкости может выпасть. При сборке установите кнопку обратно в её паз.

Используйте отвёртку Phillips #00, чтобы выкрутить два винта длиной 3 мм, которые фиксируют аккумулятор.

Аккумулятор должен быть снят перед продолжением работы по этому руководству, чтобы предотвратить вред вам и устройству.

Подденьте чёрную планку отвёрткой‑лопаткой, чтобы освободить аккумулятор.

Используйте пальцы, чтобы поднять аккумулятор и извлечь его из устройства.

Поверните Kindle на 180 градусов. Найдите беспроводную плату с логотипом AnyData в левом верхнем углу и символом FCC справа.

Используйте отвёртку Phillips #00, чтобы выкрутить два винта длиной 2 мм из беспроводной платы.

Используйте пластиковый инструмент для вскрытия, чтобы поддеть под соединение и аккуратно снять крышку провода.

Используйте пальцы, чтобы поднять левый конец беспроводной платы.

Вытяните плату из разъёма.

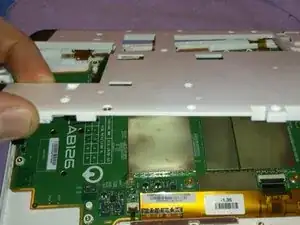

Удалите 16 винтов с середины корпуса.

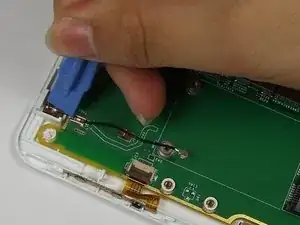

Используйте пластиковый инструмент для вскрытия, чтобы отжать стороны обжима друг от друга. Это раскроет обжим, удерживающий провод.

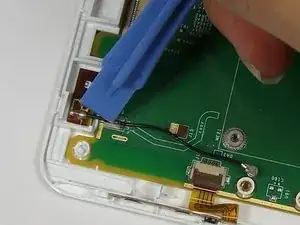

Когда стороны обжима достаточно разойдутся, используйте пальцы, чтобы поднять провод и вынуть его из обжима.

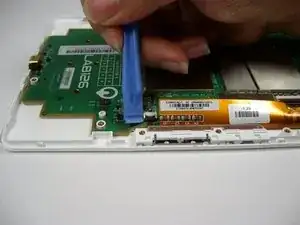

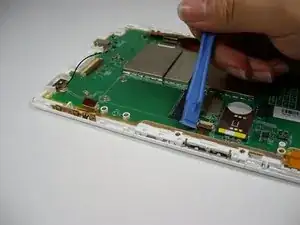

Зажмите инструмент для вскрытия под пластиковой лентой и аккуратно потяните вверх, чтобы приподнять коричневую защёлку коннектора.

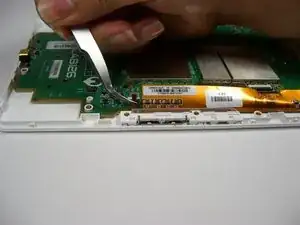

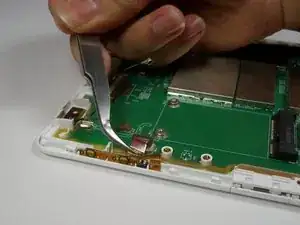

Сожмите пластиковую ленту пинцетом и потяните её от коннектора, чтобы снять.

Найдите следующий коричневый коннектор в трёх дюймах справа от предыдущего коннектора и повторите Шаг 10, чтобы снять пластиковую ленту.

Поверните устройство на 180 градусов и найдите меньший коричневый коннектор на левой стороне устройства.

Повторите Шаг 10.

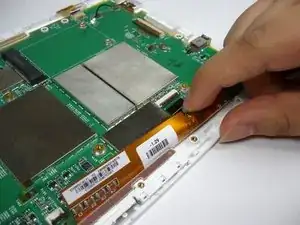

Нажмите пальцем на последнюю пластиковую ленту.

Сдвиньте палец в сторону от коннектора, чтобы снять последнюю ленту.

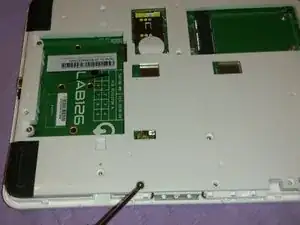

Используйте отвёртку Phillips #00, чтобы выкрутить четыре винта длиной 4 мм из материнской платы, расположенные вокруг логотипа LAB126.

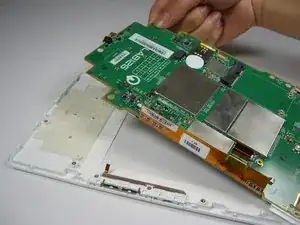

Возьмитесь за нижний угол материнской платы и аккуратно извлеките её из Kindle.
