Замена клавиатуры Kindle 3

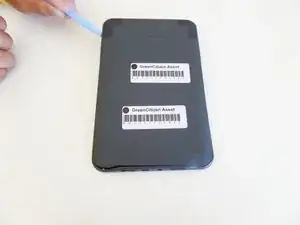

Вставьте пластиковую инструментальную лопатку в зазор между задней и передней панелями Kindle 3 (как показано на фотографии).

Если вставить лопатку сложно, проведите её плоским краем вдоль зазора, чтобы найти место для входа.

Используя пластиковую лопатку, приподнимите заднюю крышку устройства.

Снимите заднюю крышку.

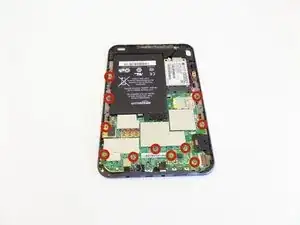

Используя крестовую отвёртку №00, открутите 14 серебристых винтов (4 мм), которые крепят компоненты внутри корпуса.

Используя отвёртку, открутите 11 серых винтов (4 мм), которые крепят материнскую плату к корпусу.

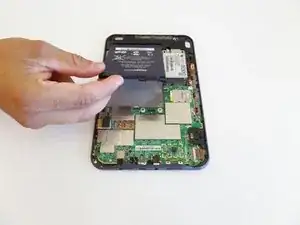

Снимите аккумулятор, начиная с той стороны, где были винты крепления.

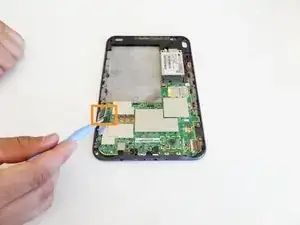

Используя пластиковую лопатку, аккуратно приподнимите ленточный кабель, чтобы отсоединить его от материнской платы.

Три оставшихся ленточных кабеля зафиксированы защёлками на материнской плате.

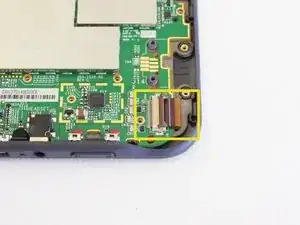

Чтобы отсоединить кабель со защёлкой, откройте защёлку и аккуратно вытяните кабель.

На крайней правой фотографии показан ленточный кабель с открытой защёлкой.

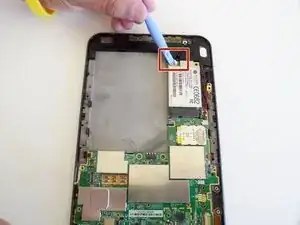

Вставьте пластиковую лопатку под чёрный кабель с серебристым наконечником и аккуратно отсоедините кабель от материнской платы.

Материнская плата соединена с устройством кабелем с красными и чёрными проводами. Не отсоединяйте этот кабель.

Имеется 3 дистанционные втулки. Две из них находятся там, где были винты крепления аккумулятора. Третья — внизу справа от серебристого блока материнской платы. Следите, чтобы не потерять втулки при перемещении платы.

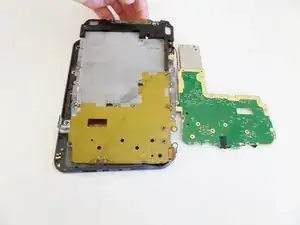

Не отсоединяя кабель, переверните материнскую плату.

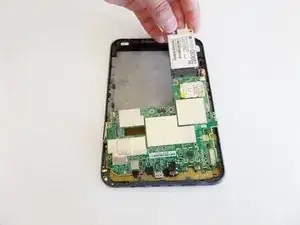

Серебристый блок материнской платы с серийным номером может выпасть. Если это произойдёт, вставьте его обратно на место.

Снимите серые и золотые пластины с корпуса.

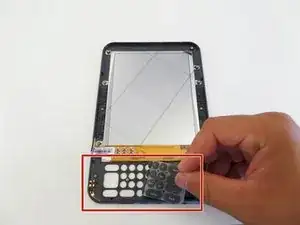

Замените повреждённую клавиатуру.

При сборке Kindle 3 проверьте переключатель питания, убедитесь, что он свободно перемещается.

При сборке устройства не перепутайте отверстия для серых и серебристых винтов.
