Замена порта зарядки Toshiba Thrive

Убедитесь, что запирающий переключатель задней крышки находится в разблокированном положении.

Крышка разблокирована, когда переключатель сдвинут в направлении значка «открыто».

Снимите заднюю крышку, поддевая её от корпуса Thrive.

Самое простое место для поддёва — одно из двух отверстий динамиков.

Для снятия аккумулятора убедитесь, что запирающий переключатель находится в разблокированном положении.

Аккумулятор разблокирован, когда переключатель сдвинут в положение «разблокировано».

Сдвиньте фиксатор аккумулятора вправо.

Держа фиксатор в этом положении, приподнимите аккумулятор.

Начните с использования отвертки для выкручивания 12 винтов, удерживающих заднюю крышку. Винты имеют длину 5 мм и требуют отвертки PH0.

Все эти винты одинаковы, поэтому не переживайте о путанице.

Начните аккуратно поддевать заднюю часть устройства, оставляя её слабо закреплённой.

Будьте осторожны, чтобы не порвать и не повредить кабели при снятии задней крышки.

После снятия задней крышки отсоедините провода, аккуратно потянув за пластиковые язычки, как показано.

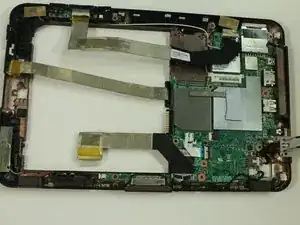

Осторожно раскройте устройство как книгу и расположите две половины рядом друг с другом.

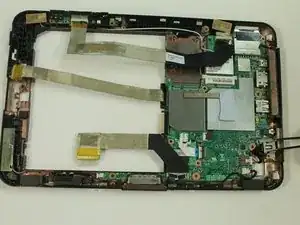

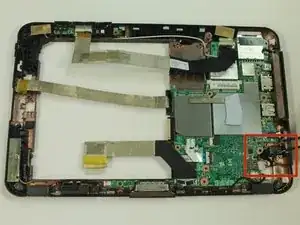

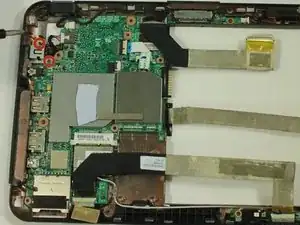

Снимите два винта, удерживающие порт зарядки. Винты имеют длину 3 мм и требуют отвертки PH0.

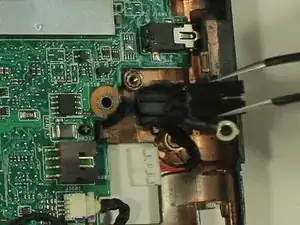

С помощью пинцета приподнимите защитную накладку порта зарядки.

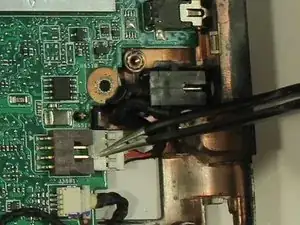

Используйте пинцет, чтобы вытащить разъём, соединяющий порт зарядки с материнской платой.

Снова используя пинцет, аккуратно приподнимите порт зарядки и извлеките его из Thrive.
